7.7.4.6.2 Fast Shut Off V1
8024588/1M9K/2024-11-26 | SICK
Irrtümer und Änderungen vorbehalten

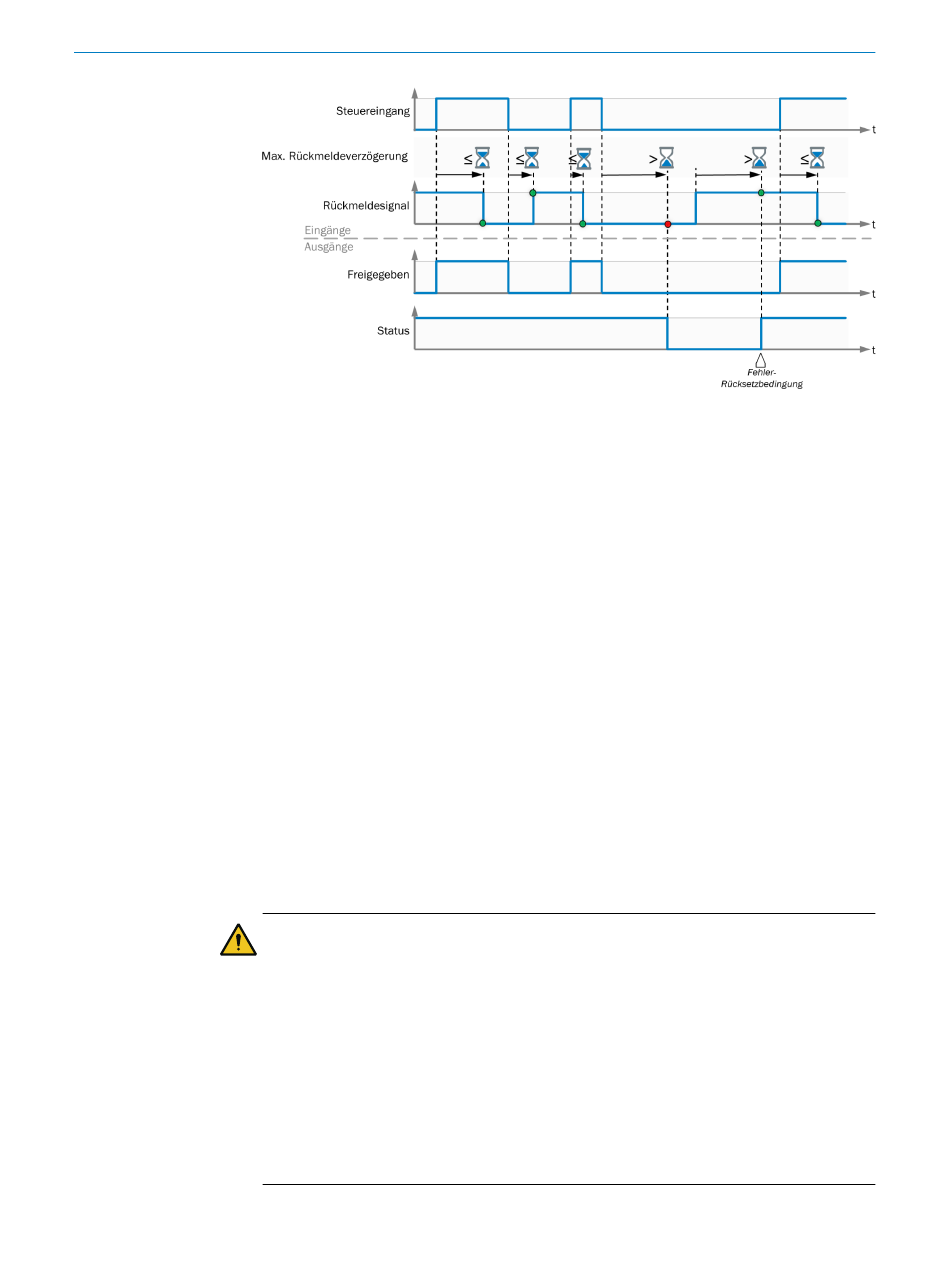

Abbildung 29: Ablauf-/Timingdiagramm Schützkontrolle V1 falsche Rückmeldung beim Ausschal‐
ten
Ergänzende Informationen
Die Gesamtverzögerungszeit des Rückmeldesignals ergibt sich aus:
• Signallaufzeit zwischen Ausgang Freigegeben und dem physischen Eingang des
externen Geräts
• Schaltzeit des externen Geräts
• Signallaufzeit des externen Geräts und dem Eingang Rückmeldesignal
Wenn Sie eine Verzögerung des Signals am Ausgang Freigegeben benötigen, dann müs‐
sen Sie die Verzögerung mit einem anderen Funktionsbaustein vor dem Funktionsbau‐
stein Schützkontrolle V1 realisieren. Andernfalls kann dies zu einem Fehler führen.
Überblick
Der Funktionsbaustein minimiert die Abschaltzeit eines Sicherheitsschaltpfads. Die
Abschaltzeit ist unabhängig von der Logik-Ausführungszeit. Das Wiedereinschalten des
Ausgangs ist abhängig von der Logik-Ausführungszeit.
Sie können eine einfache Logik innerhalb des Funktionsbausteins realisieren. Der
Funktionsbaustein bietet zudem die Möglichkeit einen Bypass zu realisieren, um die
Funktion Fast Shut Off zu überbrücken.
Wichtige Hinweise
WARNUNG
Eingeschränkte Sicherheit bei Bypass
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass das System oder die Maschine in einem sicheren Zustand ist,
►
wenn die Bypass-Funktion benutzt wird.
Sicherstellen, dass andere Schutzmaßnahmen während des Bypasses zwingend
►
wirksam sind, wie z. B. der sichere Einrichtmodus der Maschine, so dass die
Maschine während des Bypasses weder Personen noch Teile der Anlage gefähr‐
den kann.
Die längere Ansprechzeit bei einer Deaktivierung des Bypasses bei der Planung
►
der Anwendung berücksichtigen.
KONFIGURATION
