6 ERSETZEN DES
SAUERSTOFFSENSORS
6.1 Modell MaxO2+A
Der Sauerstoffsensor ist auszutauschen, wenn die Leistung nachlässt oder ein
Kalibrierungsfehler nicht behoben werden kann.
Wenn der Sauerstoffsensor ersetzt werden muss, wird dies nach Beginn eines
Kalibrierungsvorgangs durch die Meldung „Cal Err lo" angezeigt.
Zum Ersetzen des Sauerstoffsensors zunächst die drei Schrauben an der Rückseite des Geräts
herausdrehen.

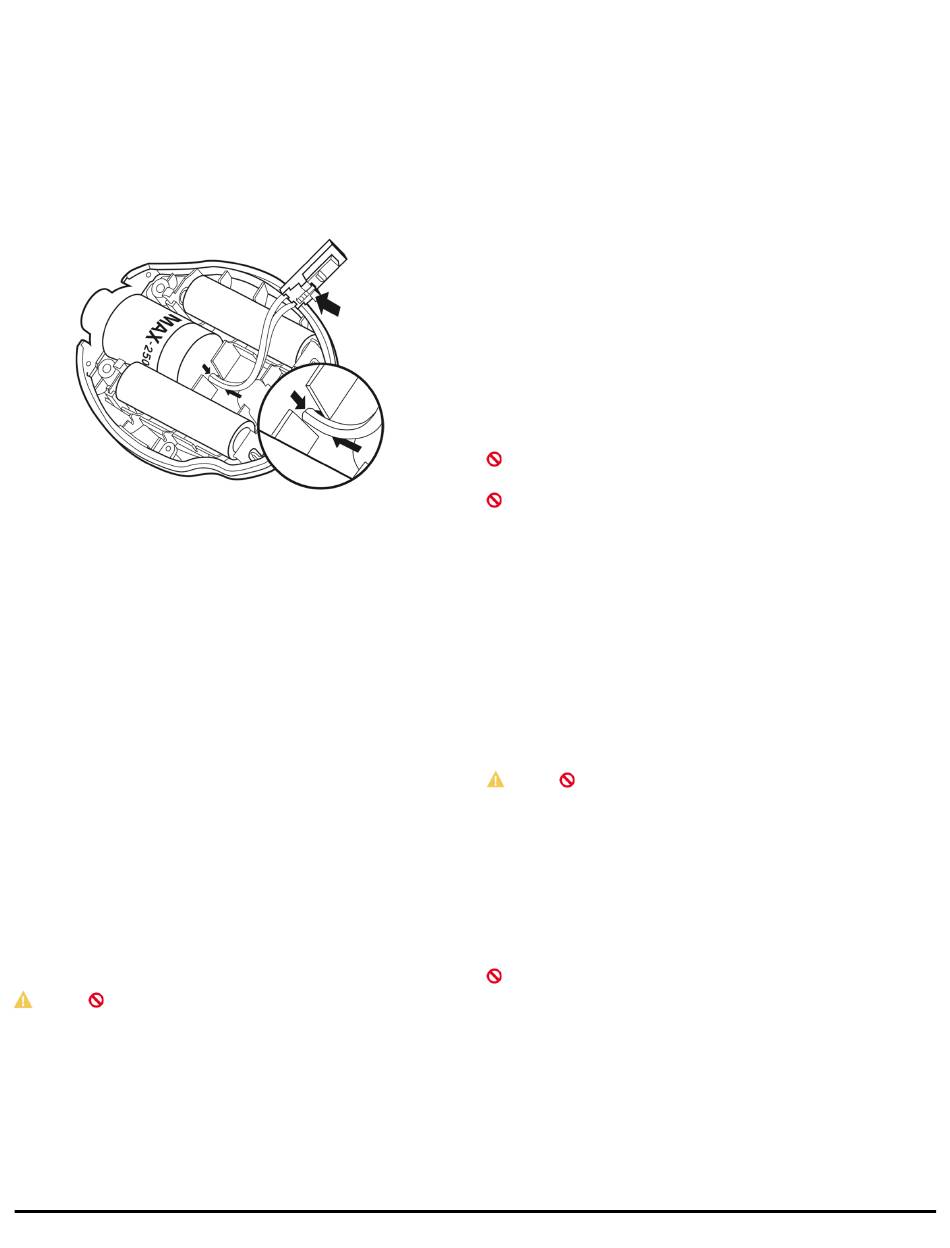

ABBILDUNG 3
Dafür einen Kreuzschlitzschraubendreher (Nr. 1) verwenden.
Wenn die Schrauben entfernt sind, die beiden Gehäusehälften des Geräts vorsichtig trennen.
Den Sauerstoffsensor von der Leiterplatte trennen, indem zunächst der Arretierhebel gedrückt
und dann der Steckverbinder aus der Buchse gezogen wird.
Nun kann der in der hinteren Gehäusehälfte befindliche Sauerstoffsensor ersetzt werden.
HILFREICHER HINWEIS: en neuen Sensor so einlegen, dass der rote Pfeil am Sensor mit der
Ausrichtung des Pfeils in der hinteren Gehäusehälfte übereinstimmt. An der hinteren
Gehäusehälfte befindet sich ein kleiner Vorsprung, an dem der Sensor einrasten muss, wodurch
verhindert wird, dass sich der Sensor im Gehäuse dreht (siehe Abbildung 3).
HINWEIS: Wird der Sauerstoffsensor nicht richtig eingebaut, lässt sich das Gehäuse nicht
schließen, und das Gerät kann beschädigt werden, wenn die Schrauben angezogen werden.
HINWEIS: Sensor mit einem roten Band umwickelt ist, entfernen Sie es. Warten Sie 30 Minuten
und starten Sie erst dann die Kalibrierung.
Den Sauerstoffsensor an den Steckverbinder an der Leiterplatte anschließen.
Die beiden Gehäusehälften vorsichtig wieder zusammensetzen und dabei die Drähte so legen,
dass sie nicht zwischen den Gehäusehälften eingeklemmt werden. Sicherstellen, dass der
Sensor vollständig eingebaut ist und sich in der richtigen Lage befindet.
Die drei Schrauben wieder einsetzen und anziehen, bis sie fest sitzen. Prüfen, ob das Gerät
richtig funktioniert.
Das Gerät führt dann automatisch eine Kalibrierung aus und beginnt, den Sauerstoffanteil in %
anzuzeigen.
Warnung: Versuchen Sie nicht, den Sauerstoffsensor auszutauschen, während das
Gerät in Gebrauch ist.
WWW.MAXTEC.COM • (800) 748-5355
6.2 Modell MaxO2+AE
Wenn der Sauerstoffsensor ersetzt werden muss, wird dies durch die Meldung "Cal Err lo"
angezeigt.
Den Sensor durch Drehen der Klemmschraube gegen den Uhrzeigersinn vom Kabel lösen und
aus dem Anschluss ziehen.
Setzen sie den neuen Sensor ein, indem sie den Steckverbinder des Wendelkabels an der Buchse
des Sauerstoffsensor anschließen. Die Klemmschraube im Uhrzeigersinn eindrehen, bis sie fest
sitzt.
Das Gerät führt dann automatisch eine Kalibrierung aus und beginnt, den Sauerstoffanteil in %
anzuzeigen.
7 REINIGUNG UND WARTUNG
Das Analysiergerät MaxO2+ bei einer Temperatur lagern, die der Umgebungstemperatur
entspricht, in der das Gerät täglich verwendet wird.
ARRETIERHEBEL
Im Folgenden werden die Verfahren zum Reinigen und Desinfizieren des Instruments, des
Sensors und des Zubehörs (wie Flussableiter, T-Verbindungsstück) beschrieben:
7.1 Instrument
◆ Beim Reinigen und Desinfizieren der Außenflächen des Analysiergeräts MaxO2+ ist mit
Vorsicht vorzugehen, um ein Eindringen von Reinigungs- oder Desinfektionslösung in das
Innere des Instruments zu vermeiden.
Versuchen Sie nicht, MaxO2+ zu reinigen oder zu warten, wähtend das Gerät verwendet
wird.
Das Gerät nicht in Flüssigkeit eintauchen.
Die Außenfläche des MaxO2+ kann mit einem milden Reinigungsmittel und einem feuchten
◆
Tuch gesäubert werden.
Der MaxO2+ darf nicht mit Dampf, Ethylenoxid oder Strahlensterilisierung gereinigt
◆
werden.
Die Reinigung ist zwischen den Einsätzen am Patienten durchzuführen.
◆
HINWEIS: Das Gerät muss aus dem Verkehr gezogen werden, wenn Materialverschlechterungen
oder Risse auftreten.
HINWEIS: Achten Sie darauf, dass der Sensor keinen übermäßigen Mengen an Flusen oder Staub
ausgesetzt wird, die sich in der Sensormembran ansammeln und die Leistung beeinträchtigen
könnten. Direkte Sonneneinstrahlung ist zu vermeiden, da sie zu vorschneller Alterung der
Materialien des Geräts und Überhitzung führen kann, was die Leistung beeinträchtigt.
7.2 Sauerstoffsensor
Warnung:
an dem der Sensor mit Fremdkörpern in Berührung kommen könnte, es sei denn, Sie
beabsichtigen, den Sensor und den Strömungsumlenker nach Gebrauch zu entsorgen. Die
Innenflächen des Sensors oder des Durchflussumleiters, die mit dem Patienten-Gasstrom in
Berührung kommen, können nicht gereinigt werden.
◆ Den Sensor mit einem Tuch reinigen, das mit Isopropanol (Lösung aus 65 %
Alkohol/Wasser) getränkt ist.
Maxtec empfiehlt, keine Sprühdesinfektionsmittel zu verwenden, da diese Salz enthalten
◆
können, das sich im Sensormembran ansammeln und die Qualität der Messwerte
beeinträchtigen kann.
Der Sauerstoffsensor darf nicht durch Dampf, Ethylenoxid oder Strahlensterilisierung
gereinigt werden.
HINWEIS: Unter typischen Einsatzbedingungen sollten die Oberflächen des Sensors und des
Durchflussumleiters, die mit dem an den Patienten abgegebenen Gas in Berührung kommen,
nicht kontaminiert werden. Wenn Sie den Verdacht haben, dass der Sensor oder der
Durchflussumleiter verunreinigt sind, müssen diese Teile entsorgt und ersetzt werden. Der T-
Stück-Adapter ist für einmaligen Gebrauch bestimmt. Die Wiederverwendung von zum
Einmalgebrauch bestimmten Teilen kann zu einer Kreuzkontamination von Patienten oder zum
Verlust der Integrität der Komponenten führen.
