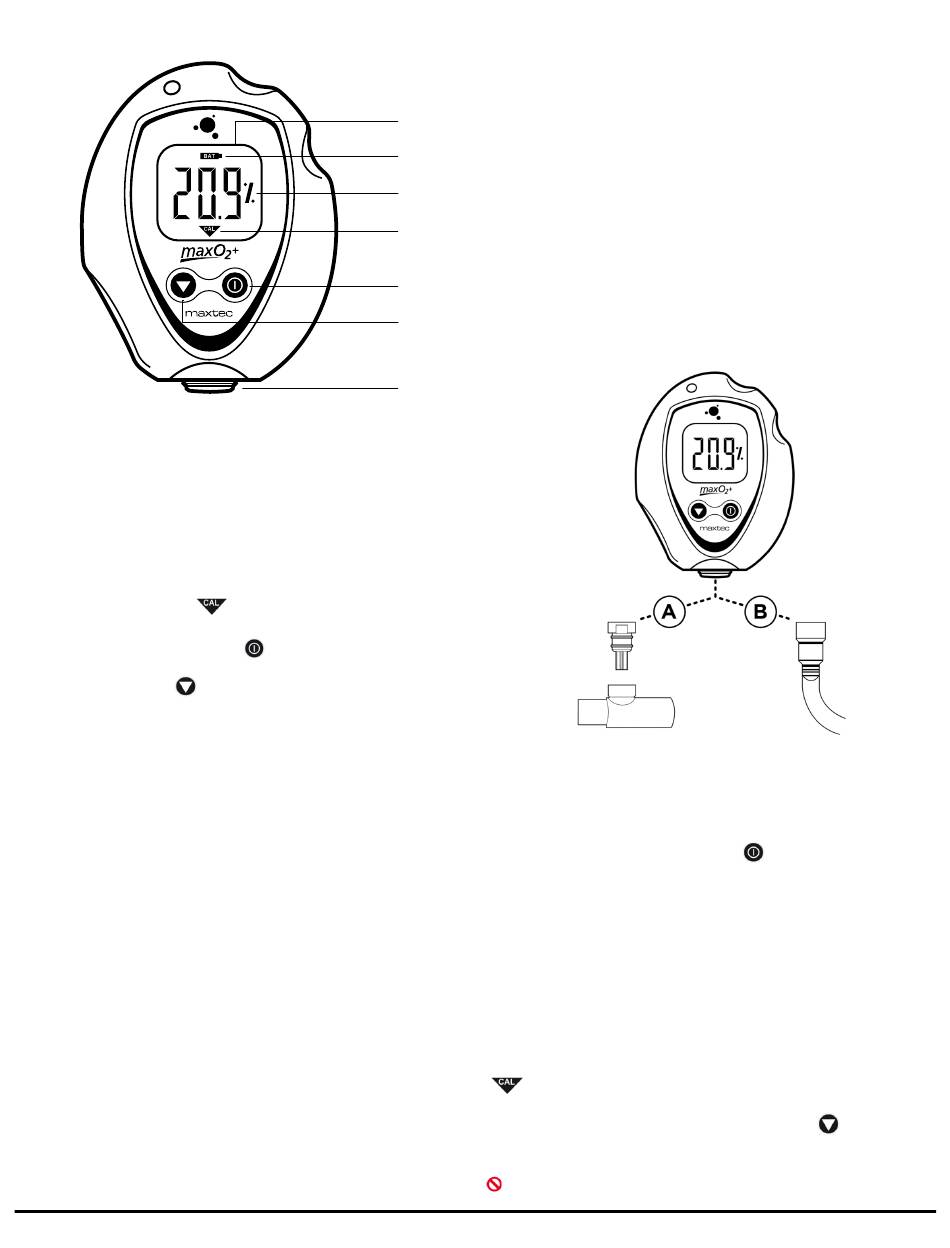

1.4 Identificazione dei componenti
DISPLAY DIGITALE DA 3,5" — Il display a cristalli liquidi (LCD) digitale da 3,5" fornisce una
1
lettura diretta delle concentrazioni di ossigeno nell'intervallo 0 – 105%. (Valori da 100,1%
a 105,0% usati ai fini della calibrazione). Le cifre visualizzano anche i codici di errore e i
codici di calibrazione se necessario.
INDICATORE DI BATTERIA IN ESAURIMENTO — L'indicatore di batteria in esaurimento si
2
trova nella parte superiore del display ed è attivato solo quando la tensione sulla batterie
è inferiore ad un livello operativo normale.
SIMBOLO "%" — L'indicazione "%" si trova alla destra del numero di concentrazione ed
3
è presente durante il funzionamento normale.
SIMBOLO DI CALIBRAZIONE —
4
inferiore del display ed è temporizzato per attivarsi quando è necessaria una calibrazione.
TASTO DI ACCENSIONE/SPEGNIMENTO —
5
spegnere il dispositivo.
TASTO DI CALIBRAZIONE —
6
Tenendo il tasto premuto per più di tre secondi si forza il dispositivo ad entrare in
modalità di calibrazione.
CONNESSIONE DI INGRESSO CAMPIONE — Questa è la porta alla quale il dispositivo è
7
collegato per determinare la concentrazione dell'ossigeno.
1.5 Sensore per ossigeno Max-250+
Il sensore per ossigeno Max-250+ offre stabilità e durata maggiore.
Il Max-250+ è un sensore di pressione parziale galvanico specifico per l'ossigeno. È composto da
due elettrodi (un catodo e un anodo), una membrana in teflon e un elettrolita. L'ossigeno si
diffonde attraverso la membrana in teflon e reagisce immediatamente ad un catodo d'oro.
Contemporaneamente, l'ossidazione si verifica elettrochimicamente all'anodo in piombo,
generando una corrente elettrica e fornendo un'uscita di tensione. Gli elettrodi sono immersi in
un esclusivo elettrolita acido debole gelificato che è responsabile della lunga durata dei sensori
e della caratteristica insensibile al moto. Poiché il sensore è specifico per l'ossigeno, la corrente
generata è proporzionale alla quantità di ossigeno presente nel gas campione. Quando non è
presente ossigeno, non esiste alcuna reazione elettrochimica e, per questo motivo, è prodotta
una corrente trascurabile. In questo senso, il sensore esegue l'autoazzeramento.
NOTA: il sensore dell'ossigeno Max-250 entra indirettamente in contatto con il paziente
attraverso il percorso del gas respiratorio.
WWW.MAXTEC.COM • (800) 748-5355
simbolo di calibrazione si trova nella parte
Questo tasto è utilizzato per accendere o
Questo tasto è utilizzato per calibrare il dispositivo.
2 ISTRUZIONI PER L'USO
2.1 Guida introduttiva
2.1.1 Nastro protettivo
1
Prima di accendere l'unità, è necessario rimuovere una pellicola protettiva che ricopre la parte
anteriore filettata del sensore. Dopo aver rimosso la pellicola, attendere circa 20 minuti per
2
consentire al sensore di raggiungere l'equilibrio.
2.1.2 Calibrazione automatica
3
Dopo l'accensione dell'unità, questa si calibra automaticamente all'aria ambiente. Il display
dovrebbe essere stabile e riportare 20,9%.
4
ATTENZIONE: Il dispositivo ipotizza una concentrazione di ossigeno percentuale durante la
calibrazione. Accertarsi di applicare ossigeno al 100%, oppure alla concentrazione dell'aria
5
ambiente al dispositivo durante la calibrazione, altrimenti il dispositivo non esegue
correttamente la calibrazione.
6
Per controllare la concentrazione di ossigeno di un gas campione (dopo la calibrazione
dell'unità):
7
1. Collegare la tubazione in Tygon alla parte inferiore dell'analizzatore inserendo
l'adattatore a stelo nel sensore per ossigeno. (figura 1, B)
2. Collegare l'altra estremità del manicotto impione alla sorgente di gas campione e
attivare il flusso del campione all'unità ad una velocità di 1-10 litri al minuto (il valore
consigliato è di 2 litri al minuto).
3. Utilizzando il tasto di accensione/spegnimento
modalità di accensione.
4. Lasciare stabilizzare la lettura dell'ossigeno. Ciò dovrebbe richiedere normalmente
almeno circa 30 secondi.
2.2 Calibrazione dell'analizzatore per
ossigeno MaxO2+
NOTA: Consigliamo l'uso di USP di grado medico o superiore al 99% di purezza dell' ossigeno per
la calibrazione.
L'analizzatore MaxO2+ va calibrato all'accensione iniziale. Successivamente, Maxtec consiglia la
calibrazione con frequenza settimanale. Per fungere da promemoria, un timer di una settimana
è avviato con ciascuna nuova calibrazione. Alla fine di una settimana un'icona di promemoria
" " appare nella parte inferiore del LCD. La calibrazione è consigliata se l'utente è incerto
sul momento in cui è stata eseguita l'ultima procedura di calibrazione, oppure se il valore di
misurazione è in discussione. Iniziare la calibratura premendo il tasto
MaxO2+ rileva automaticamente che è in corso la calibratura con ossigeno al 100% oppure al
20,9% (aria normale).
NON cercare di calibrare con altre concentrazioni.
37
FIGURA 1
, accertarsi che l'unità sia in
per più di 3 secondi.
