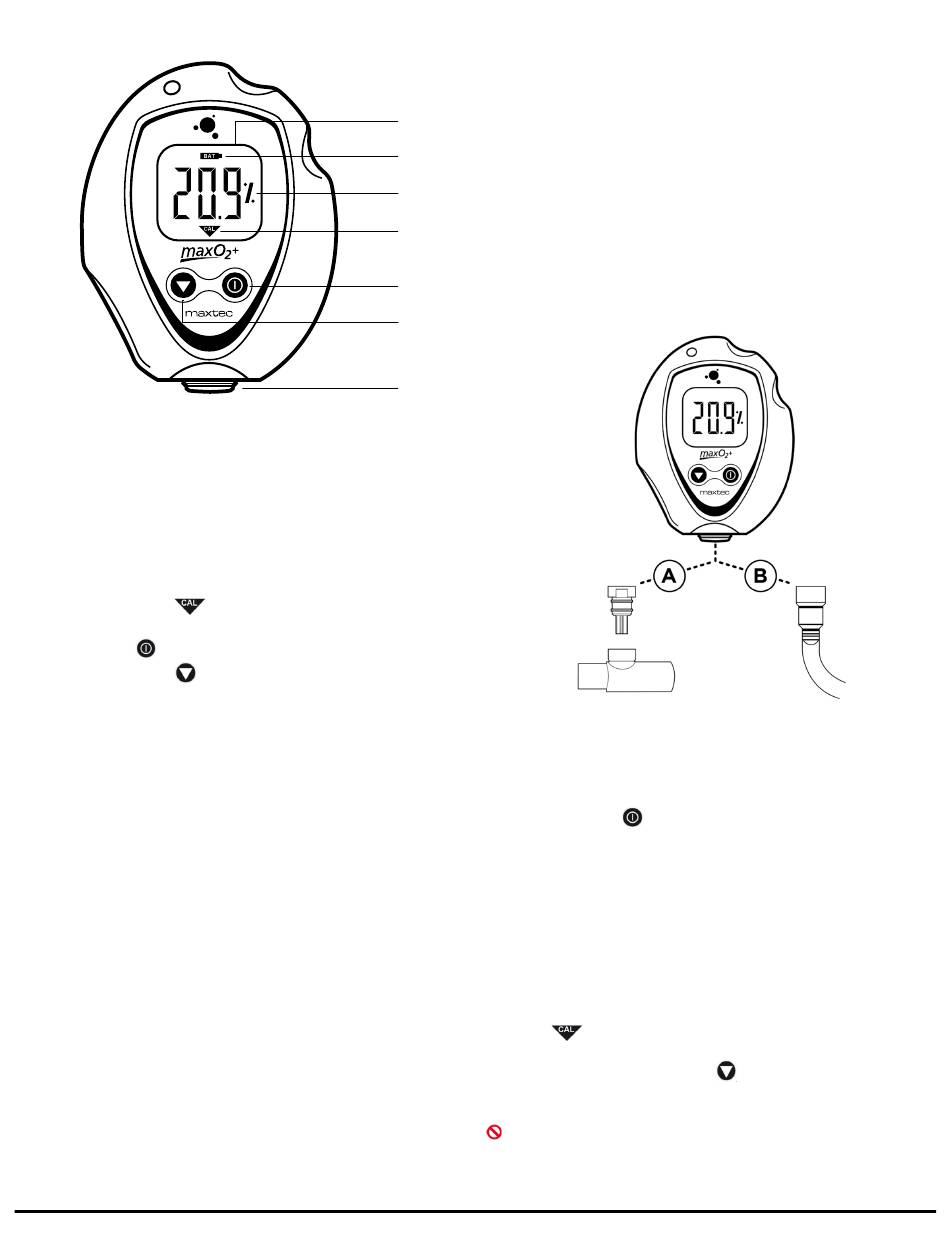

1.4 Identificación de componentes
PANTALLA DE 3 1/2 DÍGITOS — La pantalla de cristal líquido (LCD) de 3 1/2 dígitos
1
proporciona una lectura directa de las concentraciones de oxígeno en un margen de 0 –
105,0% (de 100,1% a 105,0% usado para fines de determinación de calibración). Si es
necesario, los dígitos también muestran los códigos de error y de calibración.
INDICADOR DE PILA GASTADA — El indicador de pila gastada se encuentra en la parte
2
superior de la pantalla y se activa solamente si el voltaje de las pilas es menor que el nivel
normal de funcionamiento.
SÍMBOLO "%" — El símbolo "%" se encuentra a la derecha del número de concentración
3
y se muestra durante el funcionamiento habitual.
SÍMBOLO DE CALIBRADO—
4
pantalla y está programado para activarse cuando es necesario realizar la calibración.
TECLA ON/OFF — Esta tecla se utiliza para encender y apagar el dispositivo.
5
TECLA DE CALIBRADO —
6
la tecla durante más de tres segundos, forzará el modo de calibrado del dispositivo.
CONEXIÓN DE ENTRADA DE LA MUESTRA — En esta toma se conecta el dispositivo para
7
determinar la concentración de oxígeno.
1.5 Sensor de oxígeno Max-250+
El sensor de oxígeno Max-250+ ofrece estabilidad y más durabilidad.
El Max-250+ es un sensor galvánico parcial de presión específico para oxígeno. Consta de dos
electrodos (un cátodo y un ánodo), una membrana de teflón y un electrolito. El oxígeno se
dispersa por la membrana de teflón y reacciona, inmediatamente, al contacto con el cátodo
dorado. Al mismo tiempo, ocurre una oxidación electroquímica en el ánodo guía, que genera y
suministra una corriente eléctrica. Los electrodos se sumergen en un exclusivo gel con electrolito
de ácido débil, responsable de la larga duración de los sensores y de su insensibilidad al
movimiento. Como el sensor es específico para oxígeno, la corriente generada es proporcional
a la cantidad de oxígeno presente en el gas de muestra. Si no hay oxígeno, no se producirá una
reacción electroquímica y, por consiguiente, la corriente será insignificante. En este sentido, el
sensor se pone a cero automáticamente.
NOTA: el sensor de oxígeno Max-250 entra en contacto indirectamente con el paciente a través
de la vía del gas respiratorio.
WWW.MAXTEC.COM • (800) 748-5355
El símbolo de calibrado se encuentra al pie de la
Esta tecla se utiliza para calibrar el dispositivo. Si pulsa
2 INSTRUCCIONES DE USO
2.1 Inicio
2.1.1 Cinta protectora
1
Antes de encender la unidad, retire la película protectora que cubre la parte delantera del sensor
enroscado. A continuación, espere unos 20 minutos para que el sensor se equilibre.
2
2.1.2 Calibrado automático
3 Una vez ha arrancado la unidad, se calibrará automáticamente según el aire de la habitación. La
pantalla se estabilizará y en ella aparecerá 20,9%.
4
PRECAUCIÓN: Durante la calibración, el dispositivo asumirá un tanto por ciento de concentración
de oxígeno. Para realizar un calibrado correcto, asegúrese de aplicar 100% de oxígeno o aire
ambiente al dispositivo durante la calibración.
5
Para comprobar la concentración de oxígeno de una muestra de gas: (una vez calibrada la
unidad):
6
7
1. Conecte el tubo Tygon en la base del analizador enroscando el adaptador con lengüeta
en el sensor de oxígeno. (FIGURA 1, B)
2. Conecte el otro extremo del tubo de la muestra en la fuente de gas de muestra e inicie
el suministro de la muestra en la unidad a una velocidad de 1-10 litros por minuto (se
recomienda 2 litros por minuto).
3. Con la tecla "ON/OFF"
4. Deje que la lectura de oxígeno se estabilice, lo cual tardará unos 30 segundos, como
mínimo.
2.2 Calibrado del analizador de oxígeno
MaxO2+
NOTA: Recomendamos utilizar para la calibración oxígeno de calidad médica con una pureza
USP del 99% o superior.
El analizador MaxO2+ debe estar calibrado al encender la unidad por primera vez. A partir de
este primer calibrado, Maxtec recomienda calibrarlo una vez por semana. Como recordatorio, se
activará un temporizador semanal tras cada calibrado. Al final de la semana, el icono
recordatorio "
el usuario no está seguro de cuándo se realizó la última calibración o del valor de la medición.
Comience la calibración presionando la tecla
comenzará a detectar automáticamente si usted está calibrando con oxígeno a 100% o a 20.9%
(aire normal).
NO intente calibrar con cualquier otra concentración.
47
FIGURA 1
asegúrese de que la unidad está encendida (ON).
" aparecerá al pie de la pantalla LCD. Es recomendable calibrar la unidad si
por más de 3 segundos. El MaxO2+
ESPAÑOL
