Die beiden Scharniere 3.37 auf die Kante des
Oberlichts kleben.
Den Übergang Deck und Rumpf mit der
Scheuerleiste 3.43 und Fußreling 3.42 abde-
cken (siehe Zeichnung 1. Es sind jeweils 3
Leisten enthalten, damit sie für die gesamte
Länge aneinandergesetzt/geschäftet werden
können.
3.42
3.43

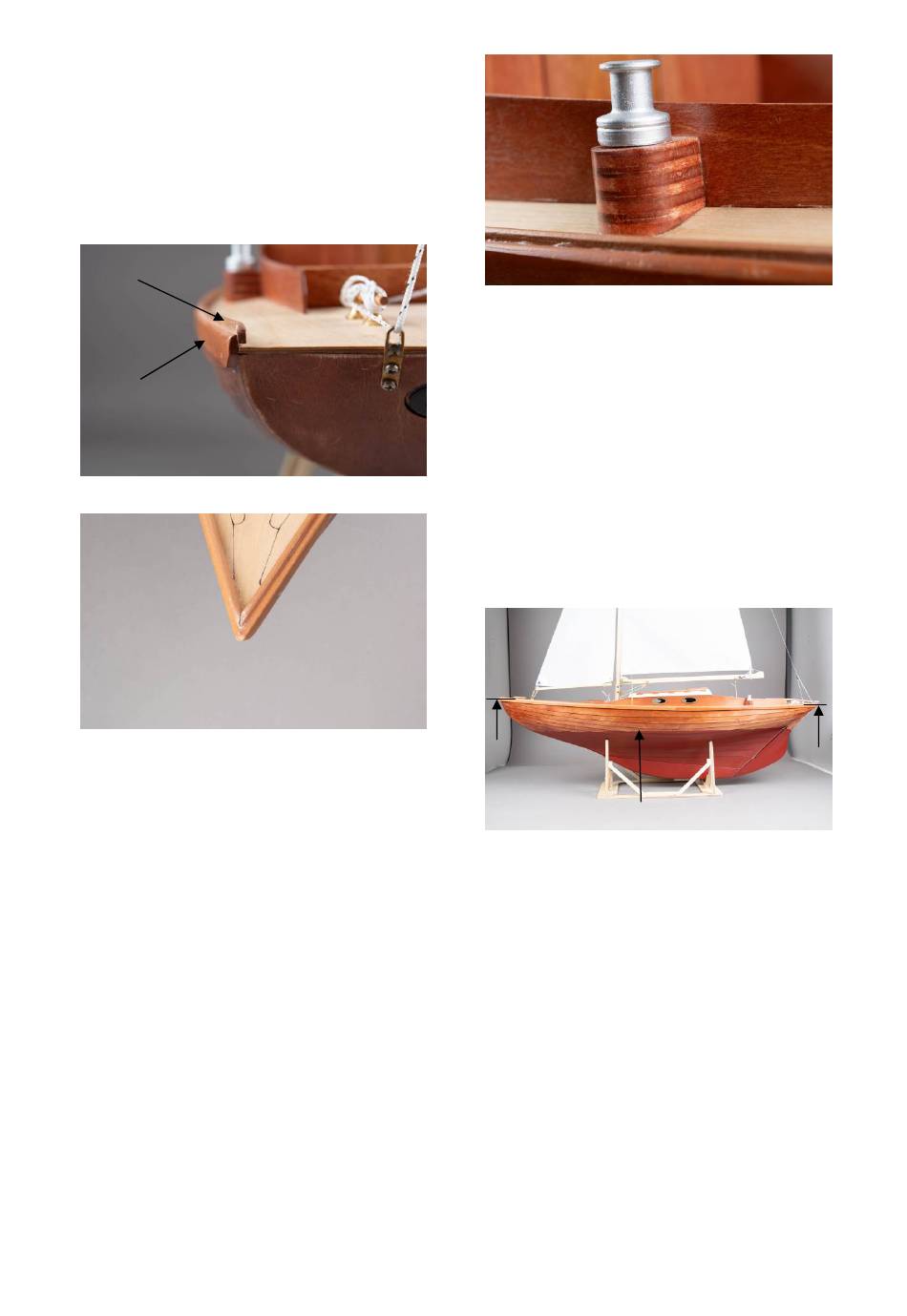

Abb.: Scheuerleiste und Fußreling
Abb.: Scheuerleiste Bug
Die Scheuerleiste so am Rumpf befestigen,
dass sie ca. 2 mm über die Deckskante über-
steht und so die Fußreling von innen dagegen
geklebt werden kann. Die Scheuerleistenstü-
cke an einem Ende auf 20 mm schräg an-
schleifen, damit sie am Rumpf keinen stump-
fen Stoß haben, sondern geschäftet sind. Die
Scheuerleiste kann mit kleinen Schrauben am
Rumpf befestigt werden und die Schraubenlö-
cher später wieder mit Holzdübeln (z.B. Zahn-
stochern) verschlossen werden.
Die Leiste gegebenenfalls beizen und am
Modell ankleben.
Nun die beiden Sockel für die Winschen an-
bringen.
Kleben Sie je 4 Sockelteile 3.63 aufeinander.
Stand 19. Januar 2025
Abb.: Sockel für Winsch
Die Sockel an das Deck und die Plichtkante
anpassen, nach Wunsch beizen und auf das
Deck kleben.
Jetzt kann der Rumpf nachgebeizt werden.
Das Modell mit mattem oder seidenmattem
Lack lackieren.
Zum
Lackieren
zeichnen Sie die Wasserlinie an. Stellen Sie
dazu das Modell so in den Ständer, dass der
Bug 310 mm und das Heck 275 mm hoch ist.
Die Wasserlinie wird bei 200 mm angezeich-
net.
310 mm
Abb.: Position für Wasserlinie
Wir empfehlen den Ballast getrennt zu lackie-
ren. Dann den Rumpf und den Ballast entlang
der Trennfuge abzukleben. Zur Abdichtung
wird der Ballast mit Silikon an den Rumpf
gesetzt. Das durch das Anziehen der Befesti-
gungsmuttern 2.70 mit Scheibe 2.69, heraus-
quellende Silicon abwischen. Das Klebeband
abziehen und die dann entstandenen Reste
mit einem scharfen Skalpell schneiden. So
bleibt der Ballast für Reparaturen abnehmbar
und ist trotzdem sicher und wasserdicht mit
dem Rumpf verbunden.
Blei: Bitte beachten!
Der empfohlene Ballastkiel, Bestell-Nr. 20391,
ist aus reinem Blei hergestellt, damit er das
gewünschte Gewicht und somit das Modell
gute Segeleigenschaften erreicht. Blei ist ein
wertvoller Rohstoff mit sehr hoher Dichte, aber
auch bei Aufnahme in den Körper durch Ein-
atmen Stäube oder Rauch gesundheitsschäd-
Seite 15
des
Unterwasserschiffes
275 mm
200 mm
©
