krick FOLKEBOOT Baubeschreibung Seite 58

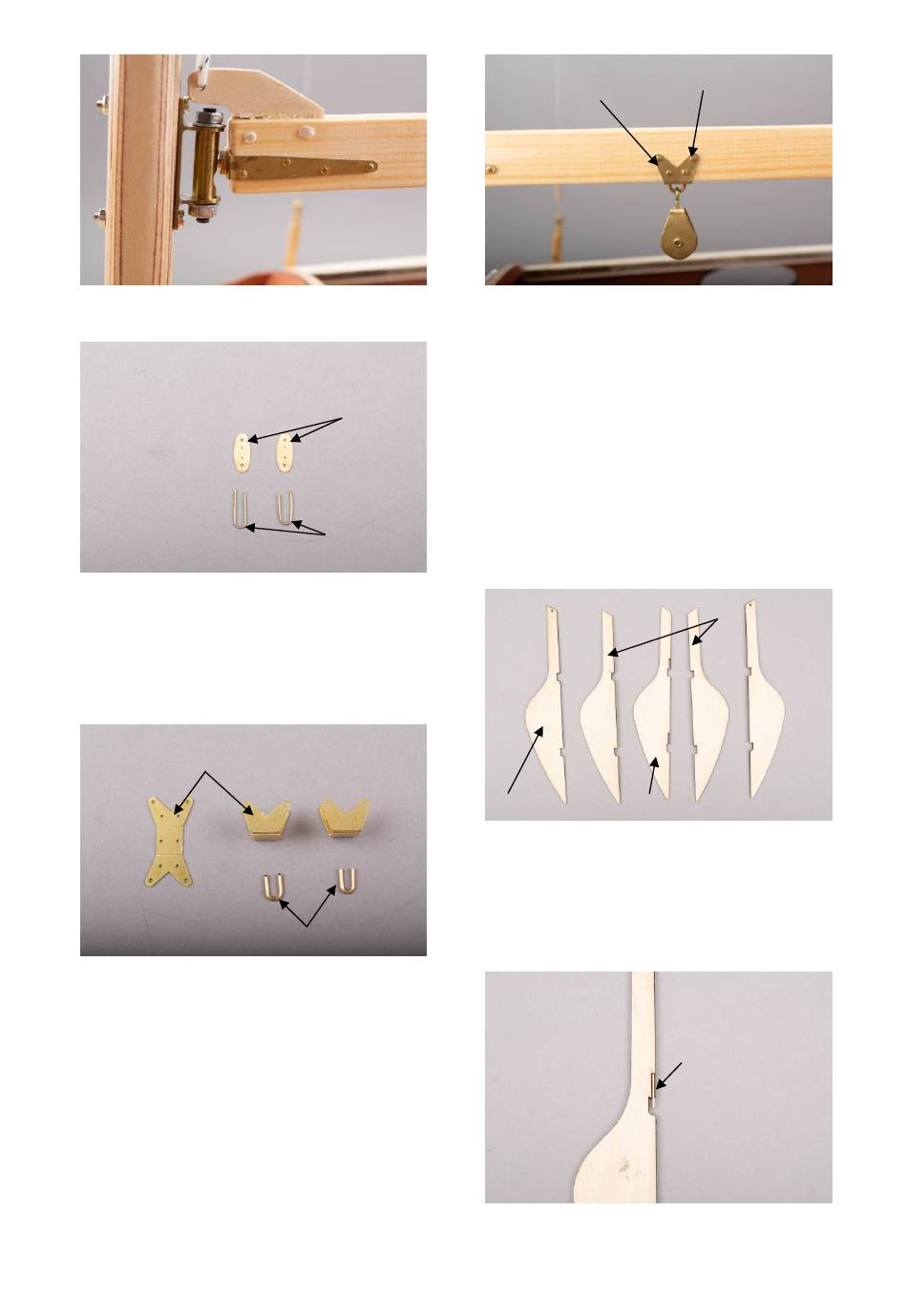

Vue : Vit de mulet complet (il sera monté plus
tard sur le mât)
Vue : Consoles pour hale-bas et galhauban
Prélevez les 3 brides 4.35 dans la platine des
pièces érodées et ébarbez-les. Formez les 3
arceaux de fixation avec du fil. Comme la
fixation de la grande écoute, les arceaux ne
seront collés dans le mât que lors de l'étape 6.
4.38
Vue : Consoles de la grande écoute et hale-
bas
Prélevez l'embase de la grande écoute et hale-
bas 4.38 dans la platine des pièces érodées.
Ebarbez les arêtes et pliez en « U » le long
des lignes de pliage.
Version 3 septembre 2024
4.35
4.36
4.40
Page 22
4.38
Vue : Montage de la poulie de hale-bas
Les cotes pour le montage des hale-bas et
grande écoute sont mentionnées sur le plan 5.
Formez les arceaux en fil, dans lesquels les
poulies seront montées.
Les arceaux seront collés à l'étape 6, lors de
l'assemblage du mât, lorsque les poulies
seront montées.
Etape 5, Gouvernail
Nous fabriquons maintenant le gouvernail.
Extérieur 5.1
Centre 5.3 5.3
Vue : Pièces de gouvernail
Commencez par coller la pièce centrale 5.3 sur
une pièce 5.2 de l'intérieur du gouvernail.
Après séchage de la colle, vous pouvez coller
les axes de palier pièce 5.5 dans les découpes
avec Stabilit Express.
Vue : Axe de palier
©
Krick Modelltechnik Knittlingen
clous 4.39
Intérieur 5.2
5.5
