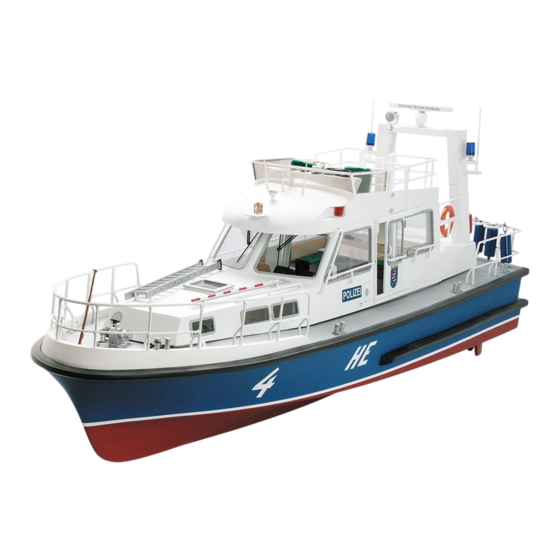

krick HE4 Bauanleitung

krick HE4 Bauanleitung

Innenausbausatz
Vorschau ausblenden Andere Handbücher für HE4:
Verfügbare Sprachen

Verfügbare Sprachen

Bauanleitung
Für Innenausbausatz HE4 Bestell-Nr. 20331
Auf die Fußbodenplatte 1 die Teile 2 und 3 in die
Verzahnungen einstecken. Das Teil 4 nach Zeich-
nung bearbeiten und in 1 einstecken. Den Fuß-
boden 6 in die seitlichen Schlitze der Teile 2 und 3
einstecken und alles miteinander verkleben. Bei
Teil 1 auf Ober- bzw. Unterseite achten (siehe
Bilder). Die Holzteile 5 und 7-15 farblos lackieren.
Teil 5 einkleben.
4
5
6
3
Aus den Teilen 7-10 die hintere Sitzbank fertigen.
Die Sitzbank auf den Ausbausatz legen und den
Unterzug11 mit der Ablage12 an die Rückenlehne
kleben.
11
12
7
9
8
Die Sitzbank wird erst nach dem Einpassen der
gesamten Baugruppe in den Aufbau des HE 4
festgeklebt. Die Rücksitzbank bis zum weiteren
Ausbau beiseite legen.
1
17
2
fehlt
1
schwarz
lackieren
10
Winkel
Treppenwange Teil 13 in die Fußbodenplatte
einstecken. Teil 16 (Rückwand) in Teil 1 stecken
und beide Teile untereinander und mit dem
Fußboden verkleben.
Teil 17 ist konisch. Das Teil 17 rechtwinklig mit Teil
1 verkleben. Dabei die breitere Seite nach unten.
Die Außenseiten von Teil 17 müssen mit Teil 1
abschließen.
Wand
existiert
nicht
22
21
19
Die Stufen 15 lose einstecken und in rechte
Treppenwange einstecken. Teil 14 und Teil 17
oben bündig ausrichten und mit dem Fußboden
und den Stufen verkleben.
In den oberen Schlitz von Teil 17 die Ablage 18
einkleben (nach hinten zeigend).
In den verbleibenden Schlitz der Bodenplatte 1 das
Teil 20 einstecken und mit der Treppenwange und
der Ablage 18 verkleben.
In die Seitenwand 19 die Sitzfläche 22 und die
Rückplatte 21kleben.
Richtung beachten, die Verzahnung von Teil 19
greift in die von Teil 20!
Das gesamte Seitenteil mit der Verkleidung 20
und dem Fußboden verkleben.
Den Armaturenunterbau 23 bündig mit Teilen 16
und 13 von oben aufkleben.
Teil 24 vorn in die Aussparung von Teil 23 sowie
mit der Treppenwange und Teil 18 verkleben.
Den Lichttrichter aus Teilen 25 und 26 zusammen-
kleben und von unten gegen Teil 23 kleben.
24
19
22
23
26
25
26
19.1
16
13
15
23
23
24
20
17
27
28-30
1
