Collez les guidages sur les découpes des
couples 13 et 14.
Le banc peut alors être collé sur les guidages
dans la position souhaitée.
Il manque encore le chariot d'écoute dans la
plage. Collez les pièces laser 3.54 les unes sur
les autres et poncez.
Fabriquez les deux consoles pour la fixation du
chariot d'écoute avec les pièces 3.55 et 3.56.
3.56 3.55

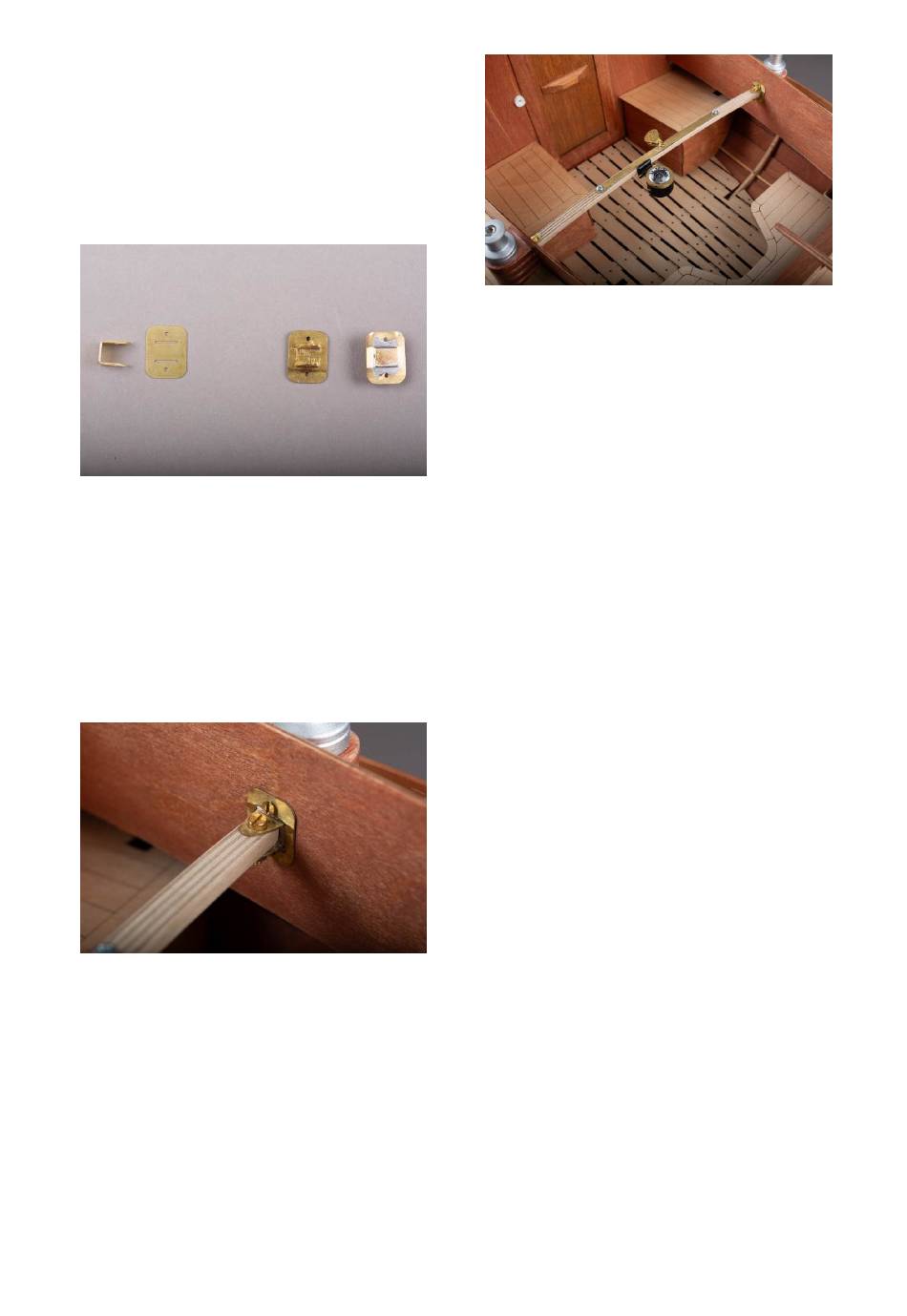

Vue : Consoles pour le chariot d'écoute
Prélevez les pièces sur la platine de pièces
érodées et ébarbez les arêtes. Pliez les pièces
3.56 en „U" sur les lignes de pliage et enfilez-
les dans les fentes des pièces 3.55, puis
soudez ou collez avec une colle époxy.
Poncez/limez la face arrière, ainsi que le colle
ou la soudure qui dépasse.
Posez les consoles dans les dégagements de
la paroi de plage et fixez chacune avec 3 vis
3.57.
Vue : Consoles
Ajustez alors le rail d'écoute entre les consoles
et vissez avec les vis 3.58 et les écrous 3.59.
Version 3 septembre 2024
Vue : Rail
Prélevez le rail 3.60 dans la platine des pièces
érodées et fixez au milieu du chariot d'écoute
avec les vis 3.62. Pliez un U avec la pièce
3.61. Percez les trous au milieu du U. Montez
une poulie 4.41 et collez le U sur le rail
d'écoute.
Percez un trou de 3mm au milieu du chariot,
pour la fixation ultérieure du compas.
Lors de la prochaine étape, nous fabriquons le
mât et les bômes.
