PIRAT
Bestell-Nr. 21202

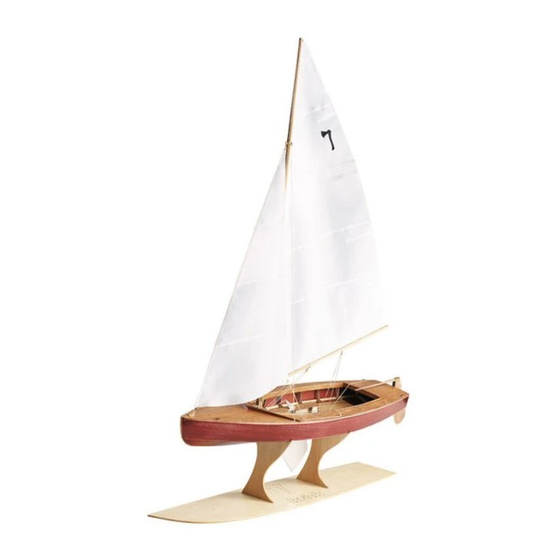

DE Der Pirat wurde 1938 von dem Bootskonstrukteur Carl Martens gezeichnet. Mit dieser
Konstruktion, die ursprünglich „10m² Einheits-Jugendjolle" hieß, gewann er ein
Preisausschreiben der Zeitschrift „Yacht". Über viele Jahre war der Pirat das meistgebaute
Vollholz-Segelboot Deutschlands.
Das Modell wurde in unserem Jollenmaßstab 1:10 anhand von Originalzeichnungen und
Fotos exakt nachgebaut. Viele Details konnten durch die moderne Laserfertigung in
diesem Modell realisiert werden. Nur wenige Vereinfachungen wurden am Modell
vorgenommen, damit das Flair dieses herrlichen Holzbootes voll erhalten bleibt.
DE / GB / FR
Benötigte Werkzeuge / Necessary Tools / Outillage nécessaire:
1) Modellbaumesser / Modeller's knife / Couteau de modéliste (Bestell-Nr. 416001)
2) Mini Bohrmaschine/ Mini drilling machine / Mini-perceuse (Bestell-Nr. 493008)
3) Bohrer / Drill bits / forets 1 mm bis 3 mm (Bestell-Nr. 473954)
4) Auswahl an Schleifpapier/ Selection of abrasive paper /choix de papier abrasif (Bestell-
Nr. 490190)
5) Flach- und Rundzange / Flat and round pliers / Pince plate et ronde (Bestell-Nr. 492170,
492173)
6) Bleistift / Pencil / Crayon
7) Maßstab / Rule / Règle
8) Satz Nadelfeilen / Set of needle files / jeu de petites limes (492023)
Kleber, Lacke etc. / Glue, paints etc. / Colle, peinture etc.
1) Sekundenkleber dünn / Sperglue thin / Colle cyanoacrylate fluide (Bestell-Nr. 44050)
und mittel / and medium / et moyenne (z.B. Bestell-Nr. 44051)
2) Holzleim Uhu Holz / Colle à bois Uhu Bois (Bestell-Nr. 48560)
3) Tacky Glue (transparent trocknender Kleber / transparent glue / colle transparente)
Bestell-Nr. 44085
4) Doppelseitiges Klebeband / double adhesive tape / Adhésif double face
5) Beize / stain / Teinture (z.B. Mahagonibeize für den Rumpf / Mahogany for hull /
Teinture acajou pour la coque, Bestell-Nr. 349111 und Eichenbeize für das Deck / and
Oak for deck / Teinture chêne pour le pont, Bestell-Nr. 349117)
6) Porenfüller / Filler / Bouche pores (Bestell-Nr. 80110)
7) Farbloser Lack seidenmatt / Varnish satin / Vernis satiné (Bestell-Nr. 80112)
Maßstab / Scale / Echelle: 1:10
Länge / Length / Longueur: 560 mm
Breite / Width / Largeur: 165 mm
Höhe / Height / Hauteur: 745 mm
oder glänzend / or gloss / ou brillant (Bestell-Nr. 80113)
1
