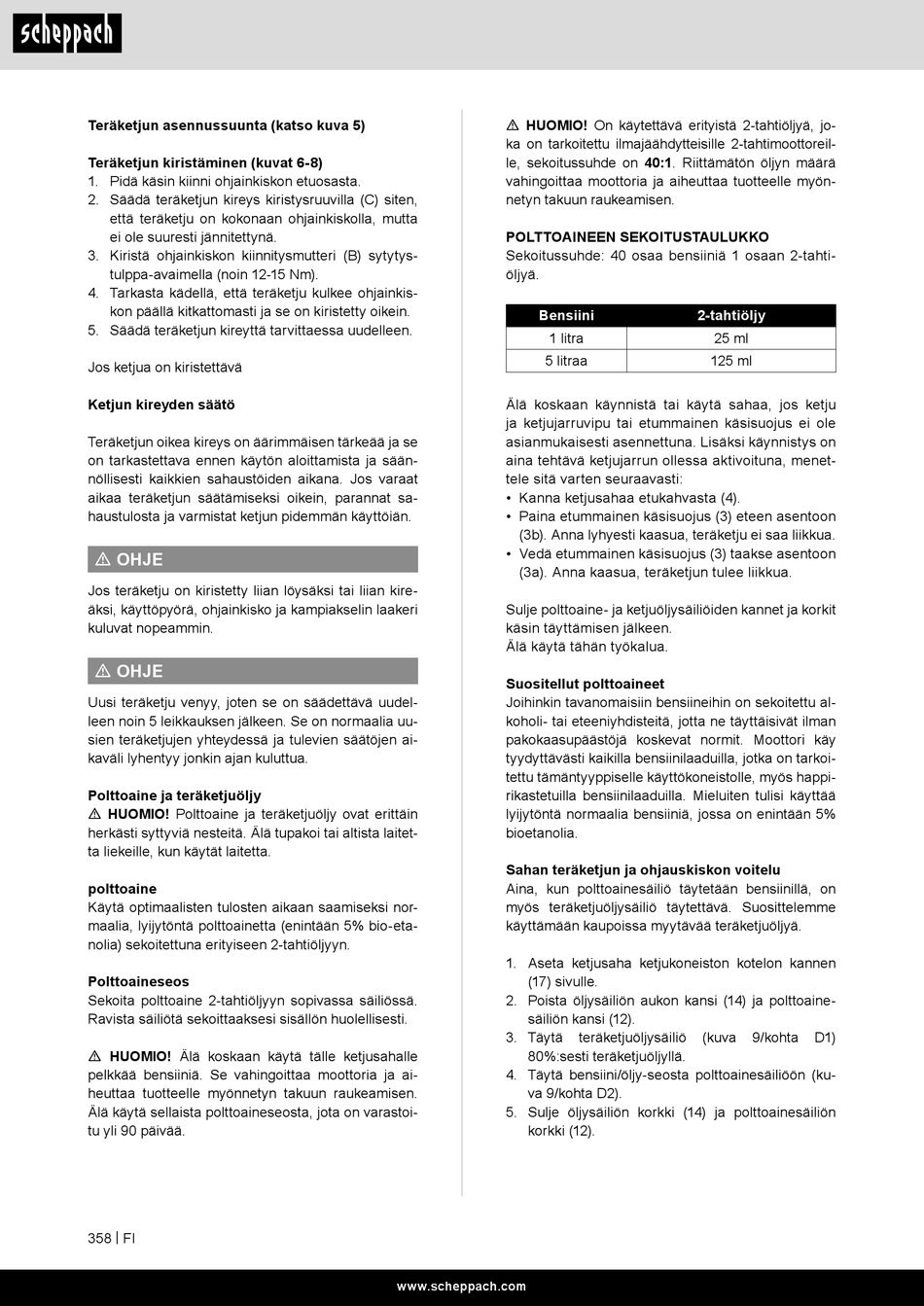

Scheppach CSH46 Original Bedienungsanleitung Seite 358

Teräketjun asennussuunta (katso kuva 5)
Teräketjun kiristäminen (kuvat 6-8)
1. Pidä käsin kiinni ohjainkiskon etuosasta.
2. Säädä teräketjun kireys kiristysruuvilla (C) siten,
että teräketju on kokonaan ohjainkiskolla, mutta
ei ole suuresti jännitettynä.
3. Kiristä ohjainkiskon kiinnitysmutteri (B) sytytys-
tulppa-avaimella (noin 12-15 Nm).
4. Tarkasta kädellä, että teräketju kulkee ohjainkis-
kon päällä kitkattomasti ja se on kiristetty oikein.
5. Säädä teräketjun kireyttä tarvittaessa uudelleen.
Jos ketjua on kiristettävä
Ketjun kireyden säätö
Teräketjun oikea kireys on äärimmäisen tärkeää ja se
on tarkastettava ennen käytön aloittamista ja sään-
nöllisesti kaikkien sahaustöiden aikana. Jos varaat
aikaa teräketjun säätämiseksi oikein, parannat sa-
haustulosta ja varmistat ketjun pidemmän käyttöiän.
m OHJE
Jos teräketju on kiristetty liian löysäksi tai liian kire-
äksi, käyttöpyörä, ohjainkisko ja kampiakselin laakeri
kuluvat nopeammin.
m OHJE
Uusi teräketju venyy, joten se on säädettävä uudel-
leen noin 5 leikkauksen jälkeen. Se on normaalia uu-
sien teräketjujen yhteydessä ja tulevien säätöjen ai-
kaväli lyhentyy jonkin ajan kuluttua.
Polttoaine ja teräketjuöljy
m HUOMIO! Polttoaine ja teräketjuöljy ovat erittäin
herkästi syttyviä nesteitä. Älä tupakoi tai altista laitet-
ta liekeille, kun käytät laitetta.
polttoaine
Käytä optimaalisten tulosten aikaan saamiseksi nor-
maalia, lyijytöntä polttoainetta (enintään 5% bio-eta-
nolia) sekoitettuna erityiseen 2-tahtiöljyyn.
Polttoaineseos
Sekoita polttoaine 2-tahtiöljyyn sopivassa säiliössä.
Ravista säiliötä sekoittaaksesi sisällön huolellisesti.
m HUOMIO! Älä koskaan käytä tälle ketjusahalle
pelkkää bensiiniä. Se vahingoittaa moottoria ja ai-
heuttaa tuotteelle myönnetyn takuun raukeamisen.
Älä käytä sellaista polttoaineseosta, jota on varastoi-
tu yli 90 päivää.
358 | FI
m HUOMIO! On käytettävä erityistä 2-tahtiöljyä, jo-
ka on tarkoitettu ilmajäähdytteisille 2-tahtimoottoreil-
le, sekoitussuhde on 40:1. Riittämätön öljyn määrä
vahingoittaa moottoria ja aiheuttaa tuotteelle myön-
netyn takuun raukeamisen.
POLTTOAINEEN SEKOITUSTAULUKKO
Sekoitussuhde: 40 osaa bensiiniä 1 osaan 2-tahti-
öljyä.
Bensiini
1 litra
5 litraa
Älä koskaan käynnistä tai käytä sahaa, jos ketju
ja ketjujarruvipu tai etummainen käsisuojus ei ole
asianmukaisesti asennettuna. Lisäksi käynnistys on
aina tehtävä ketjujarrun ollessa aktivoituna, menet-
tele sitä varten seuraavasti:
• Kanna ketjusahaa etukahvasta (4).
• Paina etummainen käsisuojus (3) eteen asentoon
(3b). Anna lyhyesti kaasua, teräketju ei saa liikkua.
• Vedä etummainen käsisuojus (3) taakse asentoon
(3a). Anna kaasua, teräketjun tulee liikkua.
Sulje polttoaine- ja ketjuöljysäiliöiden kannet ja korkit
käsin täyttämisen jälkeen.
Älä käytä tähän työkalua.
Suositellut polttoaineet
Joihinkin tavanomaisiin bensiineihin on sekoitettu al-
koholi- tai eteeniyhdisteitä, jotta ne täyttäisivät ilman
pakokaasupäästöjä koskevat normit. Moottori käy
tyydyttävästi kaikilla bensiinilaaduilla, jotka on tarkoi-
tettu tämäntyyppiselle käyttökoneistolle, myös happi-
rikastetuilla bensiinilaaduilla. Mieluiten tulisi käyttää
lyijytöntä normaalia bensiiniä, jossa on enintään 5%
bioetanolia.
Sahan teräketjun ja ohjauskiskon voitelu
Aina, kun polttoainesäiliö täytetään bensiinillä, on
myös teräketjuöljysäiliö täytettävä. Suosittelemme
käyttämään kaupoissa myytävää teräketjuöljyä.
1. Aseta ketjusaha ketjukoneiston kotelon kannen
(17) sivulle.
2. Poista öljysäiliön aukon kansi (14) ja polttoaine-
säiliön kansi (12).
3. Täytä
80%:sesti teräketjuöljyllä.
4. Täytä bensiini/öljy-seosta polttoainesäiliöön (ku-
va 9/kohta D2).
5. Sulje öljysäiliön korkki (14) ja polttoainesäiliön
korkki (12).
www.scheppach.com
2-tahtiöljy
25 ml
125 ml
teräketjuöljysäiliö (kuva 9/kohta D1)
