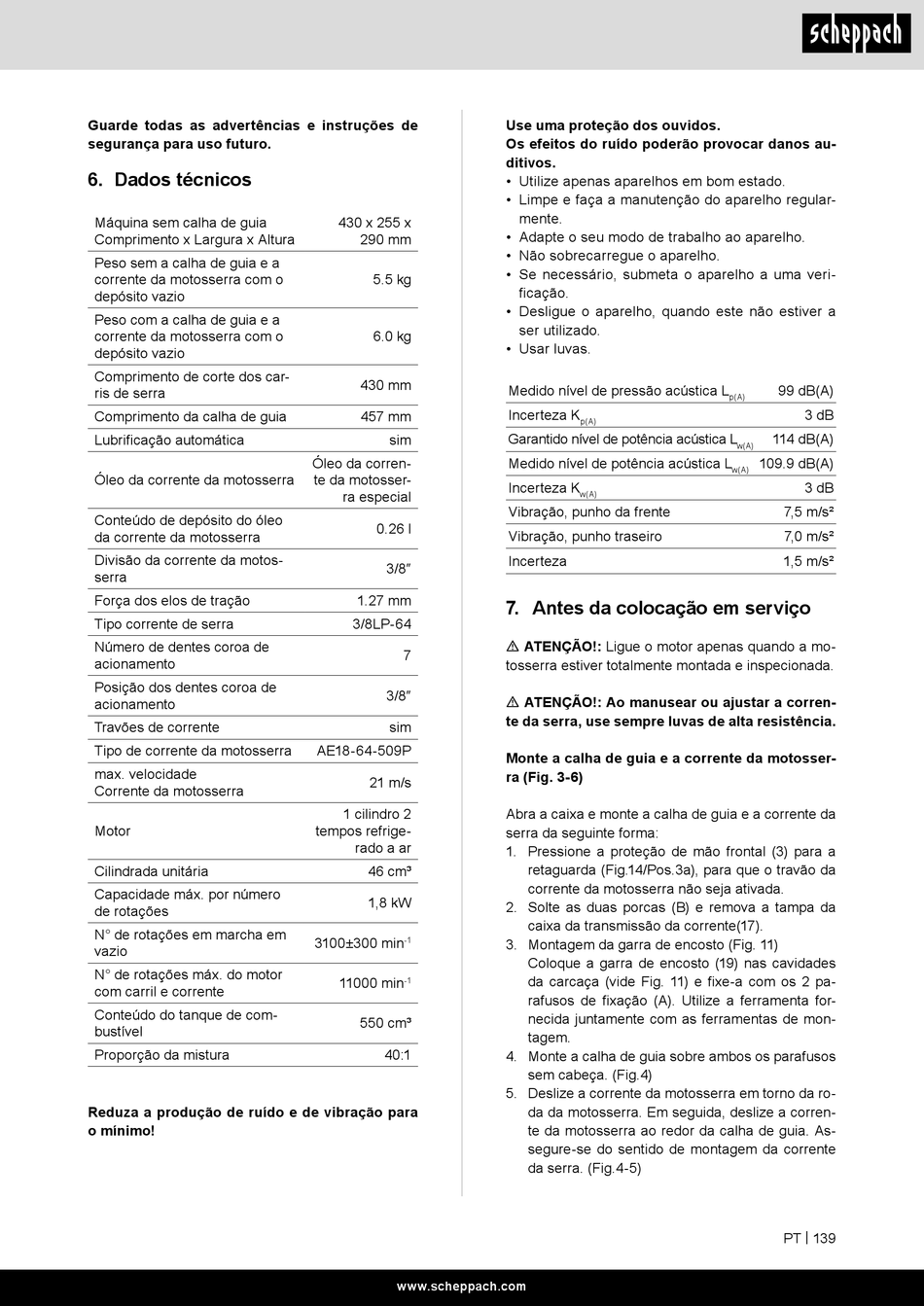

Scheppach CSH46 Original Bedienungsanleitung Seite 139

Guarde todas as advertências e instruções de
segurança para uso futuro.
6. Dados técnicos
Máquina sem calha de guia
Comprimento x Largura x Altura
Peso sem a calha de guia e a
corrente da motosserra com o
depósito vazio
Peso com a calha de guia e a
corrente da motosserra com o
depósito vazio
Comprimento de corte dos car-
ris de serra
Comprimento da calha de guia
Lubrificação automática
Óleo da corrente da motosserra
Conteúdo de depósito do óleo
da corrente da motosserra
Divisão da corrente da motos-
serra
Força dos elos de tração
Tipo corrente de serra
Número de dentes coroa de
acionamento
Posição dos dentes coroa de
acionamento
Travões de corrente
Tipo de corrente da motosserra
max. velocidade
Corrente da motosserra
Motor
Cilindrada unitária
Capacidade máx. por número
de rotações
N° de rotações em marcha em
vazio
N° de rotações máx. do motor
com carril e corrente
Conteúdo do tanque de com-
bustível
Proporção da mistura
Reduza a produção de ruído e de vibração para
o mínimo!
430 x 255 x
290 mm
5.5 kg
6.0 kg
430 mm
457 mm
sim
Óleo da corren-
te da motosser-
ra especial
0.26 l
3/8"
1.27 mm
3/8LP-64
7
3/8"
sim
AE18-64-509P
21 m/s
1 cilindro 2
tempos refrige-
rado a ar
46 cm³
1,8 kW
3100±300 min
-1
11000 min
-1
550 cm³
40:1
www.scheppach.com
Use uma proteção dos ouvidos.
Os efeitos do ruído poderão provocar danos au-
ditivos.
• Utilize apenas aparelhos em bom estado.
• Limpe e faça a manutenção do aparelho regular-
mente.
• Adapte o seu modo de trabalho ao aparelho.
• Não sobrecarregue o aparelho.
• Se necessário, submeta o aparelho a uma veri-
ficação.
• Desligue o aparelho, quando este não estiver a
ser utilizado.
• Usar luvas.
Medido nível de pressão acústica L
Incerteza K
p(A)
Garantido nível de potência acústica L
Medido nível de potência acústica L
Incerteza K
w(A)
Vibração, punho da frente
Vibração, punho traseiro
Incerteza
7. Antes da colocação em serviço
m ATENÇÃO!: Ligue o motor apenas quando a mo-
tosserra estiver totalmente montada e inspecionada.
m ATENÇÃO!: Ao manusear ou ajustar a corren-
te da serra, use sempre luvas de alta resistência.
Monte a calha de guia e a corrente da motosser-
ra (Fig. 3-6)
Abra a caixa e monte a calha de guia e a corrente da
serra da seguinte forma:
1. Pressione a proteção de mão frontal (3) para a
retaguarda (Fig.14/Pos.3a), para que o travão da
corrente da motosserra não seja ativada.
2. Solte as duas porcas (B) e remova a tampa da
caixa da transmissão da corrente(17).
3. Montagem da garra de encosto (Fig. 11)
Coloque a garra de encosto (19) nas cavidades
da carcaça (vide Fig. 11) e fixe-a com os 2 pa-
rafusos de fixação (A). Utilize a ferramenta for-
necida juntamente com as ferramentas de mon-
tagem.
4. Monte a calha de guia sobre ambos os parafusos
sem cabeça. (Fig.4)
5. Deslize a corrente da motosserra em torno da ro-
da da motosserra. Em seguida, deslize a corren-
te da motosserra ao redor da calha de guia. As-
segure-se do sentido de montagem da corrente
da serra. (Fig.4-5)
99 dB(A)
p(A)
3 dB
114 dB(A)
w(A)
109.9 dB(A)
w(A)
3 dB
7,5 m/s²
7,0 m/s²
1,5 m/s²
PT | 139
