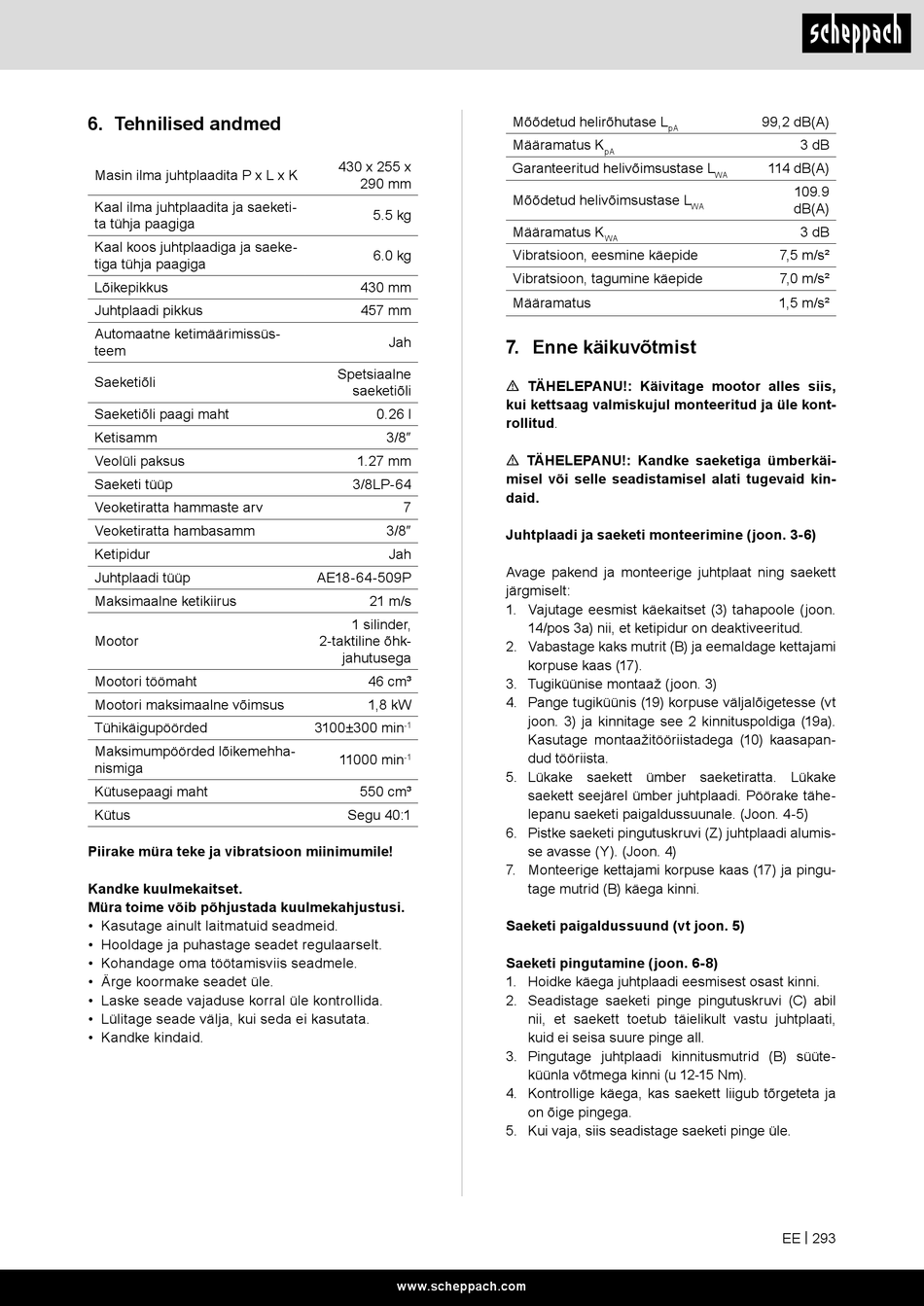

6. Tehnilised andmed
Masin ilma juhtplaadita P x L x K
Kaal ilma juhtplaadita ja saeketi-
ta tühja paagiga
Kaal koos juhtplaadiga ja saeke-
tiga tühja paagiga
Lõikepikkus
Juhtplaadi pikkus
Automaatne ketimäärimissüs-
teem
Saeketiõli
Saeketiõli paagi maht
Ketisamm
Veolüli paksus
Saeketi tüüp
Veoketiratta hammaste arv
Veoketiratta hambasamm
Ketipidur
Juhtplaadi tüüp
Maksimaalne ketikiirus
Mootor
Mootori töömaht
Mootori maksimaalne võimsus
Tühikäigupöörded
Maksimumpöörded lõikemehha-
nismiga
Kütusepaagi maht
Kütus
Piirake müra teke ja vibratsioon miinimumile!
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmekahjustusi.
• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.
430 x 255 x
290 mm
5.5 kg
6.0 kg
430 mm
457 mm
Jah
Spetsiaalne
saeketiõli
0.26 l
3/8"
1.27 mm
3/8LP-64
7
3/8"
Jah
AE18-64-509P
21 m/s
1 silinder,
2-taktiline õhk-
jahutusega
46 cm³
1,8 kW
3100±300 min
-1
11000 min
-1
550 cm³
Segu 40:1
www.scheppach.com
Mõõdetud helirõhutase L
pA
Määramatus K
pA
Garanteeritud helivõimsustase L
Mõõdetud helivõimsustase L
Määramatus K
WA
Vibratsioon, eesmine käepide
Vibratsioon, tagumine käepide
Määramatus
7. Enne käikuvõtmist
m TÄHELEPANU!: Käivitage mootor alles siis,
kui kettsaag valmiskujul monteeritud ja üle kont-
rollitud.
m TÄHELEPANU!: Kandke saeketiga ümberkäi-
misel või selle seadistamisel alati tugevaid kin-
daid.
Juhtplaadi ja saeketi monteerimine (joon. 3-6)
Avage pakend ja monteerige juhtplaat ning saekett
järgmiselt:
1. Vajutage eesmist käekaitset (3) tahapoole (joon.
14/pos 3a) nii, et ketipidur on deaktiveeritud.
2. Vabastage kaks mutrit (B) ja eemaldage kettajami
korpuse kaas (17).
3. Tugiküünise montaaž (joon. 3)
4. Pange tugiküünis (19) korpuse väljalõigetesse (vt
joon. 3) ja kinnitage see 2 kinnituspoldiga (19a).
Kasutage montaažitööriistadega (10) kaasapan-
dud tööriista.
5. Lükake saekett ümber saeketiratta. Lükake
saekett seejärel ümber juhtplaadi. Pöörake tähe-
lepanu saeketi paigaldussuunale. (Joon. 4-5)
6. Pistke saeketi pingutuskruvi (Z) juhtplaadi alumis-
se avasse (Y). (Joon. 4)
7. Monteerige kettajami korpuse kaas (17) ja pingu-
tage mutrid (B) käega kinni.
Saeketi paigaldussuund (vt joon. 5)
Saeketi pingutamine (joon. 6-8)
1. Hoidke käega juhtplaadi eesmisest osast kinni.
2. Seadistage saeketi pinge pingutuskruvi (C) abil
nii, et saekett toetub täielikult vastu juhtplaati,
kuid ei seisa suure pinge all.
3. Pingutage juhtplaadi kinnitusmutrid (B) süüte-
küünla võtmega kinni (u 12-15 Nm).
4. Kontrollige käega, kas saekett liigub tõrgeteta ja
on õige pingega.
5. Kui vaja, siis seadistage saeketi pinge üle.
99,2 dB(A)
3 dB
114 dB(A)
WA
109.9
dB(A)
WA
3 dB
7,5 m/s²
7,0 m/s²
1,5 m/s²
