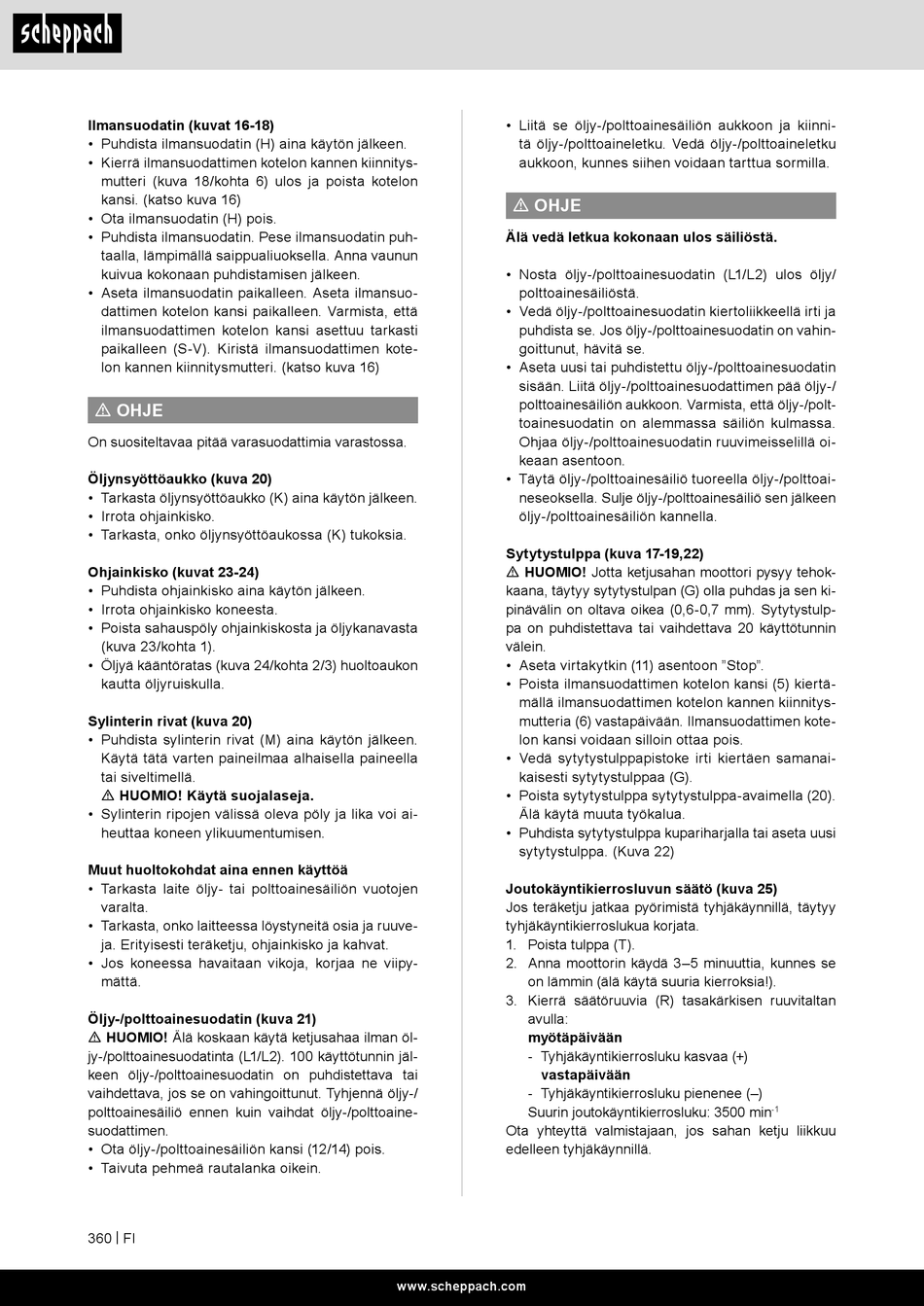

Scheppach CSH46 Original Bedienungsanleitung Seite 360

Ilmansuodatin (kuvat 16-18)
• Puhdista ilmansuodatin (H) aina käytön jälkeen.
• Kierrä ilmansuodattimen kotelon kannen kiinnitys-
mutteri (kuva 18/kohta 6) ulos ja poista kotelon
kansi. (katso kuva 16)
• Ota ilmansuodatin (H) pois.
• Puhdista ilmansuodatin. Pese ilmansuodatin puh-
taalla, lämpimällä saippualiuoksella. Anna vaunun
kuivua kokonaan puhdistamisen jälkeen.
• Aseta ilmansuodatin paikalleen. Aseta ilmansuo-
dattimen kotelon kansi paikalleen. Varmista, että
ilmansuodattimen kotelon kansi asettuu tarkasti
paikalleen (S-V). Kiristä ilmansuodattimen kote-
lon kannen kiinnitysmutteri. (katso kuva 16)
m OHJE
On suositeltavaa pitää varasuodattimia varastossa.
Öljynsyöttöaukko (kuva 20)
• Tarkasta öljynsyöttöaukko (K) aina käytön jälkeen.
• Irrota ohjainkisko.
• Tarkasta, onko öljynsyöttöaukossa (K) tukoksia.
Ohjainkisko (kuvat 23-24)
• Puhdista ohjainkisko aina käytön jälkeen.
• Irrota ohjainkisko koneesta.
• Poista sahauspöly ohjainkiskosta ja öljykanavasta
(kuva 23/kohta 1).
• Öljyä kääntöratas (kuva 24/kohta 2/3) huoltoaukon
kautta öljyruiskulla.
Sylinterin rivat (kuva 20)
• Puhdista sylinterin rivat (M) aina käytön jälkeen.
Käytä tätä varten paineilmaa alhaisella paineella
tai siveltimellä.
m HUOMIO! Käytä suojalaseja.
• Sylinterin ripojen välissä oleva pöly ja lika voi ai-
heuttaa koneen ylikuumentumisen.
Muut huoltokohdat aina ennen käyttöä
• Tarkasta laite öljy- tai polttoainesäiliön vuotojen
varalta.
• Tarkasta, onko laitteessa löystyneitä osia ja ruuve-
ja. Erityisesti teräketju, ohjainkisko ja kahvat.
• Jos koneessa havaitaan vikoja, korjaa ne viipy-
mättä.
Öljy-/polttoainesuodatin (kuva 21)
m HUOMIO! Älä koskaan käytä ketjusahaa ilman öl-
jy-/polttoainesuodatinta (L1/L2). 100 käyttötunnin jäl-
keen öljy-/polttoainesuodatin on puhdistettava tai
vaihdettava, jos se on vahingoittunut. Tyhjennä öljy-/
polttoainesäiliö ennen kuin vaihdat öljy-/polttoaine-
suodattimen.
• Ota öljy-/polttoainesäiliön kansi (12/14) pois.
• Taivuta pehmeä rautalanka oikein.
360 | FI
• Liitä se öljy-/polttoainesäiliön aukkoon ja kiinni-
tä öljy-/polttoaineletku. Vedä öljy-/polttoaineletku
aukkoon, kunnes siihen voidaan tarttua sormilla.
m OHJE
Älä vedä letkua kokonaan ulos säiliöstä.
• Nosta öljy-/polttoainesuodatin (L1/L2) ulos öljy/
polttoainesäiliöstä.
• Vedä öljy-/polttoainesuodatin kiertoliikkeellä irti ja
puhdista se. Jos öljy-/polttoainesuodatin on vahin-
goittunut, hävitä se.
• Aseta uusi tai puhdistettu öljy-/polttoainesuodatin
sisään. Liitä öljy-/polttoainesuodattimen pää öljy-/
polttoainesäiliön aukkoon. Varmista, että öljy-/polt-
toainesuodatin on alemmassa säiliön kulmassa.
Ohjaa öljy-/polttoainesuodatin ruuvimeisselillä oi-
keaan asentoon.
• Täytä öljy-/polttoainesäiliö tuoreella öljy-/polttoai-
neseoksella. Sulje öljy-/polttoainesäiliö sen jälkeen
öljy-/polttoainesäiliön kannella.
Sytytystulppa (kuva 17-19,22)
m HUOMIO! Jotta ketjusahan moottori pysyy tehok-
kaana, täytyy sytytystulpan (G) olla puhdas ja sen ki-
pinävälin on oltava oikea (0,6-0,7 mm). Sytytystulp-
pa on puhdistettava tai vaihdettava 20 käyttötunnin
välein.
• Aseta virtakytkin (11) asentoon "Stop".
• Poista ilmansuodattimen kotelon kansi (5) kiertä-
mällä ilmansuodattimen kotelon kannen kiinnitys-
mutteria (6) vastapäivään. Ilmansuodattimen kote-
lon kansi voidaan silloin ottaa pois.
• Vedä sytytystulppapistoke irti kiertäen samanai-
kaisesti sytytystulppaa (G).
• Poista sytytystulppa sytytystulppa-avaimella (20).
Älä käytä muuta työkalua.
• Puhdista sytytystulppa kupariharjalla tai aseta uusi
sytytystulppa. (Kuva 22)
Joutokäyntikierrosluvun säätö (kuva 25)
Jos teräketju jatkaa pyörimistä tyhjäkäynnillä, täytyy
tyhjäkäyntikierroslukua korjata.
1. Poista tulppa (T).
2. Anna moottorin käydä 3–5 minuuttia, kunnes se
on lämmin (älä käytä suuria kierroksia!).
3. Kierrä säätöruuvia (R) tasakärkisen ruuvitaltan
avulla:
myötäpäivään
- Tyhjäkäyntikierrosluku kasvaa (+)
vastapäivään
- Tyhjäkäyntikierrosluku pienenee (–)
Suurin joutokäyntikierrosluku: 3500 min
Ota yhteyttä valmistajaan, jos sahan ketju liikkuu
edelleen tyhjäkäynnillä.
