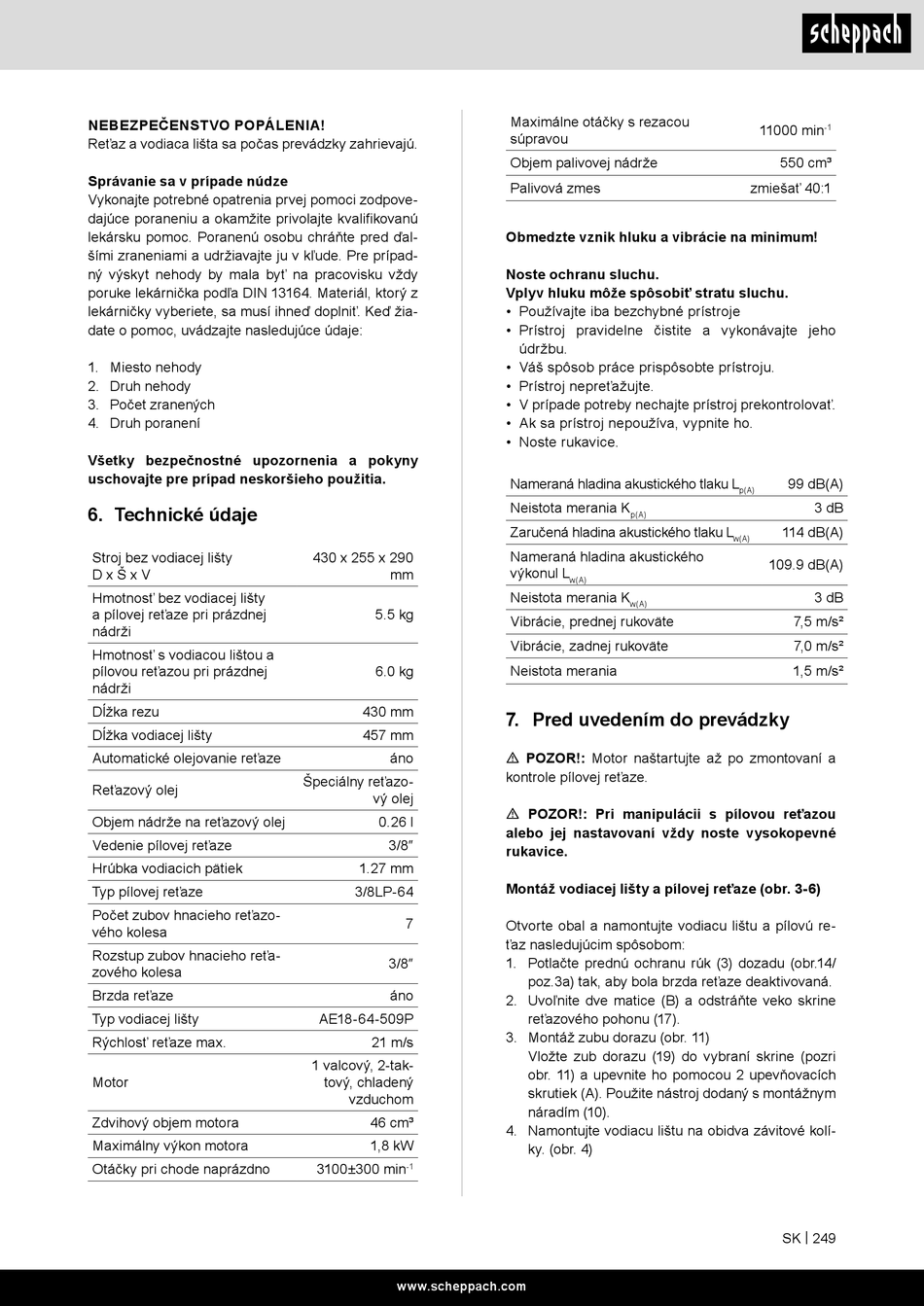

NEBEZPEČENSTVO POPÁLENIA!
Reťaz a vodiaca lišta sa počas prevádzky zahrievajú.
Správanie sa v prípade núdze
Vykonajte potrebné opatrenia prvej pomoci zodpove-
dajúce poraneniu a okamžite privolajte kvalifikovanú
lekársku pomoc. Poranenú osobu chráňte pred ďal-
šími zraneniami a udržiavajte ju v kľude. Pre prípad-
ný výskyt nehody by mala byť na pracovisku vždy
poruke lekárnička podľa DIN 13164. Materiál, ktorý z
lekárničky vyberiete, sa musí ihneď doplniť. Keď žia-
date o pomoc, uvádzajte nasledujúce údaje:
1. Miesto nehody
2. Druh nehody
3. Počet zranených
4. Druh poranení
Všetky bezpečnostné upozornenia a pokyny
uschovajte pre prípad neskoršieho použitia.
6. Technické údaje
Stroj bez vodiacej lišty
D x Š x V
Hmotnosť bez vodiacej lišty
a pílovej reťaze pri prázdnej
nádrži
Hmotnosť s vodiacou lištou a
pílovou reťazou pri prázdnej
nádrži
Dĺžka rezu
Dĺžka vodiacej lišty
Automatické olejovanie reťaze
Reťazový olej
Objem nádrže na reťazový olej
Vedenie pílovej reťaze
Hrúbka vodiacich pätiek
Typ pílovej reťaze
Počet zubov hnacieho reťazo-
vého kolesa
Rozstup zubov hnacieho reťa-
zového kolesa
Brzda reťaze
Typ vodiacej lišty
Rýchlosť reťaze max.
Motor
Zdvihový objem motora
Maximálny výkon motora
Otáčky pri chode naprázdno
430 x 255 x 290
mm
5.5 kg
6.0 kg
430 mm
457 mm
áno
Špeciálny reťazo-
vý olej
0.26 l
3/8"
1.27 mm
3/8LP-64
7
3/8"
áno
AE18-64-509P
21 m/s
1 valcový, 2-tak-
tový, chladený
vzduchom
46 cm³
1,8 kW
3100±300 min
-1
www.scheppach.com
Maximálne otáčky s rezacou
súpravou
Objem palivovej nádrže
Palivová zmes
Obmedzte vznik hluku a vibrácie na minimum!
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu.
• Používajte iba bezchybné prístroje
• Prístroj pravidelne čistite a vykonávajte jeho
údržbu.
• Váš spôsob práce prispôsobte prístroju.
• Prístroj nepreťažujte.
• V prípade potreby nechajte prístroj prekontrolovať.
• Ak sa prístroj nepoužíva, vypnite ho.
• Noste rukavice.
Nameraná hladina akustického tlaku L
Neistota merania K
p(A)
Zaručená hladina akustického tlaku L
Nameraná hladina akustického
výkonul L
w(A)
Neistota merania K
w(A)
Vibrácie, prednej rukoväte
Vibrácie, zadnej rukoväte
Neistota merania
7. Pred uvedením do prevádzky
m POZOR!: Motor naštartujte až po zmontovaní a
kontrole pílovej reťaze.
m POZOR!: Pri manipulácii s pílovou reťazou
alebo jej nastavovaní vždy noste vysokopevné
rukavice.
Montáž vodiacej lišty a pílovej reťaze (obr. 3-6)
Otvorte obal a namontujte vodiacu lištu a pílovú re-
ťaz nasledujúcim spôsobom:
1. Potlačte prednú ochranu rúk (3) dozadu (obr.14/
poz.3a) tak, aby bola brzda reťaze deaktivovaná.
2. Uvoľnite dve matice (B) a odstráňte veko skrine
reťazového pohonu (17).
3. Montáž zubu dorazu (obr. 11)
Vložte zub dorazu (19) do vybraní skrine (pozri
obr. 11) a upevnite ho pomocou 2 upevňovacích
skrutiek (A). Použite nástroj dodaný s montážnym
náradím (10).
4. Namontujte vodiacu lištu na obidva závitové kolí-
ky. (obr. 4)
11000 min
-1
550 cm³
zmiešať 40:1
99 dB(A)
p(A)
3 dB
114 dB(A)
w(A)
109.9 dB(A)
3 dB
7,5 m/s²
7,0 m/s²
1,5 m/s²
