Referenzhandbuch für den Monteur

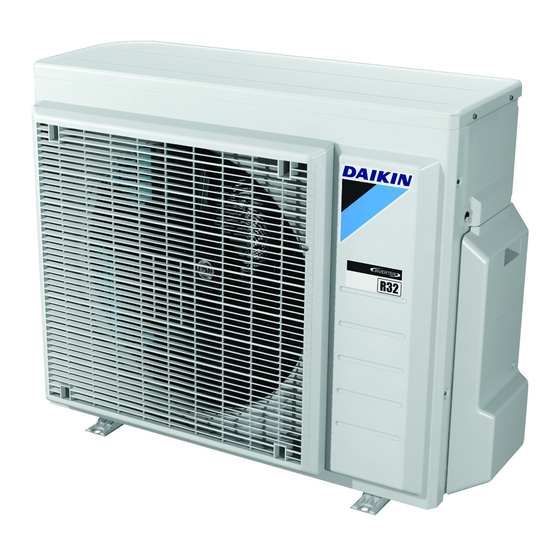

Daikin Altherma 3 R W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin Altherma 3 R W ERGA04EAV3 Serie

Inhaltszusammenfassung für Daikin Altherma 3 R W ERGA04EAV3 Serie

  • Seite 1 Referenzhandbuch für den Monteur Daikin Altherma 3 R W ERGA04EAV3(A) ERGA06EAV3(A) ERGA08EAV3(A) EHBH04E*6V EHBH08E*6V EHBH08E*9W EHBX04E*6V EHBX08E*6V EHBX08E*9W...

  • Seite 2: Inhaltsverzeichnis

    Einstellen eines externen Temperaturfühlers........................ 57 7 Installation des Geräts Den Ort der Installation vorbereiten ..........................58 7.1.1 Anforderungen an den Installationsort für die Außeneinheit............... 58 Referenzhandbuch für den Monteur ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 3 Spezifikationen der Standardelektroteile ...................... 103 9.1.4 Über die elektrische Konformität........................104 9.1.5 Informationen zum Wärmepumpentarif-Netzanschluss................104 9.1.6 Übersicht über die elektrischen Anschlüsse mit Ausnahme der externen Aktoren ........105 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 4 Jährliche Wartung des Innengeräts: Übersicht....................229 13.3.4 Jährliche Wartung des Innengeräts: Anweisungen ..................229 13.4 Entleeren des Brauchwasserspeichers........................... 232 13.5 Informationen zur Reinigung des Wasserfilters bei Problemen..................232 Referenzhandbuch für den Monteur ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 5 16.7 Tabelle 3 – Minimale Fläche der Belüftungsöffnung für natürliche Belüftung: Innengerät ......... 262 16.8 ESP-Kurve: Innengerät ..............................263 17 Glossar 18 Tabelle bauseitiger Einstellungen ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 6: Allgemeine Sicherheitsvorkehrungen

    Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann. WARNUNG: ENTFLAMMBARES MATERIAL ACHTUNG Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 7: Für Den Monteur

    WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 –...

  • Seite 8: Installationsort

    Allgemeine Sicherheitsvorkehrungen WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). ACHTUNG Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

  • Seite 9: Kältemittel - Bei R410A Oder R32

    Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt. ▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der Einheit NICHT in Betrieb sein muss. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 10 ▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in Gasform kann ein normaler Betrieb verhindert werden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 11: Wasser

    Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 12 Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß festgedreht werden. ▪ Wenn die Klemmenschrauben zu stark festgedreht werden, können sie zerbrechen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 13 Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 14: Über Die Dokumentation

    Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪...

  • Seite 15: Monteur-Referenzhandbuch Auf Einen Blick

    Hinweis: Im Referenzhandbuch für den Monteur gibt es ebenfalls eine Tabellen mit den Monteureinstellungen. Diese Tabelle muss vom Monteur ausgefüllt und an den Benutzer übergeben werden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 16: Besondere Sicherheitshinweise Für Installateure

    "7.1.3 Anforderungen an den Installationsort des Innengeräts" [  62]. ACHTUNG Füllen Sie NICHT mehr als die angegebene Menge Kältemittel ein, um eine Beschädigung des Verdichters zu vermeiden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 17 Gesetzgebung festgelegt werden. ACHTUNG Stellen Sie sicher, dass die Startzeit der Desinfektionsfunktion [5.7.3] mit festgelegter Dauer [5.7.5] NICHT durch einen möglichen Brauchwasserbedarf unterbrochen wird. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 18 Maximaltemperatur. Die Maximaltemperatur muss gemäß der gültigen Gesetzgebung festgelegt werden. ACHTUNG Achten Sie bei Aktivierung des bivalenten Betriebs darauf, dass alle in Anwendungsrichtlinie 5 erwähnten Vorschriften eingehalten werden. Daikin übernimmt KEINE Haftung, wenn durch Nichtbefolgung dieser Vorschrift oder Abweichungen davon Schäden entstehen. "13 Instandhaltung und Wartung" [  228])

  • Seite 19: Instruktionen Für Anlagen, Die Mit Kältemittel R32 Arbeiten

    NUR Mittel zu Beschleunigung des Enteisungsvorgangs oder zur Reinigung der Anlage benutzen, die vom Hersteller empfohlen werden. ▪ Beachten Sie, dass das R32 Kältemittel KEINEN Geruch hat. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 20 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.  B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...

  • Seite 21: Über Die Verpackung

    Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum Installationsort gebracht werden kann. 4.2 Außengerät 4.2.1 So packen Sie das Außengerät aus ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 22: So Bewegen Sie Das Außengerät

    4.2.3 So entfernen Sie das Zubehör vom Außengerät 1 Heben Sie das Außengerät an. Siehe "4.2.2  So bewegen Sie das Außengerät" [  22]. 2 Entnehmen Sie das Zubehör aus dem Unterteil der Verpackung. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 23: Innengerät

    4.3.2 So entfernen Sie das Zubehör vom Innengerät Ein Teil des Zubehörs befindet sich im Gerät. Ausführliche Informationen zum Öffnen des Geräts finden Sie unter "7.2.4 So öffnen Sie das Innengerät" [  65]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 24 1× 1× 4× 2× 1× 1× 1× Allgemeine Sicherheitsvorkehrungen Ergänzungshandbuch für optionale Ausstattung Installationsanleitung für das Innengerät Betriebsanleitung Dichtungsring für Absperrventil Absperrventil Überdruck-Bypass-Ventil WLAN-Karte Wandhalterung ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 25: Über Die Geräte Und Optionen

    Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen. 5.2.1 Typenschild: Außeneinheit Modellkennung Beispiel: ER G A 06 DA V3 A Code Erläuterung Geteilte Wärmepumpe für den Außenbereich für Europa Mittlere Wassertemperatur – Umgebungsbereich: −10~ −20°C Kältemittel R32 Kapazitätsklasse ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 26: Typenschild: Inneneinheit

    Der Ablaufwannen-Bausatz ist erforderlich, um das Kondensat vom Außengerät zu sammeln. Das Ablaufwannen-Kit besteht aus: ▪ Ablaufwanne ▪ Installationshalter Die Installationsanweisungen sind der Installationsanleitung der Ablaufwanne zu entnehmen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 27: Schallisolierung (Ekln08A1)

    Dieses Thermostat kann entweder verdrahtet (EKRTWA) oder drahtlos (EKRTR1) sein. Hinweise zur Installation finden Sie in der Installationsanleitung des Raumthermostats und im Ergänzungshandbuch für optionale Ausstattungen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 28 Hinweise zur Installation finden Sie in der Installationsanleitung des dezentralen Außentemperaturfühlers Ergänzungshandbuch für optionale Ausstattungen. INFORMATION Sie können nur entweder den dezentralen Innentemperaturfühler oder den dezentralen Außentemperaturfühler installieren. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 29 Die Installation des optionalen Smart Grid-Relaissatzes ist im Fall von Smart Grid- Hochspannungskontakten (EKRELSG) erforderlich. Hinweise zur Installation siehe "9.3.11  So stellen Sie die Verbindung zu einem Smart Grid her" [  126]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 30: Mögliche Innen- Und Außengerätekombinationen

    5.3.3 Mögliche Innen- und Außengerätekombinationen Innengerät Außengerät ERGA04 ERGA06 ERGA08 EHBH/X04 — — EHBH/X08 — 5.3.4 Mögliche Kombinationen von Innengerät und Brauchwasserspeicher Innengerät Brauchwasserspeicher EKHWS EKHWSU EKHWP EHBH/X04 EHBH/X08 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 31: Anwendungsrichtlinien

    Einstellen der Stromverbrauchsmessung ▪ Einstellen der Stromverbrauchskontrolle ▪ Einstellen eines externen Temperaturfühlers 6.2 Einstellen des Raumheizungs-/-kühlsystems Das Wärmepumpensystem versorgt Heizverteilsysteme in einem oder mehreren Räumen mit Wasser. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 32: Einzelner Raum

    Die Fußbodenheizung  oder Radiatoren sind direkt an das Innengerät angeschlossen. ▪ Die Raumtemperatur wird von der spezielle Komfort-Benutzerschnittstelle geregelt (BRC1HHDA, die als Raumthermostat verwendet wird). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 33 Drahtloses externes Raumthermostat ▪ Die Fußbodenheizung  oder Radiatoren sind direkt an das Innengerät angeschlossen. ▪ Die Raumtemperatur wird vom drahtlosen externen Raumthermostat geregelt (optionale Ausstattung EKRTR1). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 34 ▪ Code: [C-05] senden kann. Keine Trennung zwischen Heiz- oder Kühlbedarf. Vorteile ▪ Drahtlos. Der externe Daikin-Raumthermostat ist in einer drahtlosen Version erhältlich. ▪ Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS-Signale sendet, ist es speziell für das Wärmepumpensystem konzipiert. ▪ Komfort. Bei einer Fußbodenheizung verhindert das drahtlose externe Raumthermostat während des Kühlbetriebs Kondensationsbildung auf dem...

  • Seite 35: Konfiguration

    Die Fußbodenheizung Die Wärmepumpen-Konvektoren ▪ Die Raumkühlung erfolgt nur über die  Wärmepumpen-Konvektoren. Die Fußbodenheizung wird mittels des Absperrventils deaktiviert. Einrichtung Haupt-Vorlauftemperaturzone Ein einzelner Raum Wärmepumpen-Konvektoren (+ Steuerungen) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 36: Mehrere Räume - Eine Vorlauftemperaturzone

    Vorlauftemperatur aller Wärme-Emittenten identisch ist, benötigen Sie KEINE Mischventilstation (kostengünstig). Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage verwendet wird, in dem alle Räume über dieselben Wärme-Emittenten verfügen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 37: Die Raumtemperatur Des Hauptraums Wird Von Der Spezielle Komfort

    Anzahl der Wassertemperaturzonen: 0 (Einzelne Zone): Hauptzone ▪ #: [4.4] ▪ Code: [7-02] Vorteile ▪ Einfach. Identische Installation wie für einen Raum, aber mit Thermostatventilen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 38 Vorteile Verglichen mit der Fußbodenheizung oder Radiatoren für einen Raum: ▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich Programmen für jeden Raum über die Raumthermostate festlegen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 39 ▪ Code: [7-02] Vorteile Verglichen mit Wärmepumpen-Konvektoren für einen Raum: ▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich Programmen für jeden Raum über die Fernbedienung der Wärmepumpen-Konvektoren festlegen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 40 ▪ #: [2.9] Vorlauftemperatur geregelt. ▪ Code: [C-07] Anzahl der Wassertemperaturzonen: 0 (Einzelne Zone): Hauptzone ▪ #: [4.4] ▪ Code: [7-02] ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 41: Mehrere Räume - Zwei Vorlauftemperaturzonen

    Beim Heizen: 45°C ▪ Beim Kühlen: 12°C Einrichtung Zusatz-Vorlauftemperaturzone Raum 1 Raum 2 Haupt-Vorlauftemperaturzone Raum 3 Fernbedienung des Wärmepumpen-Konvektors Spezielle Komfort-Benutzerschnittstelle (BRC1HHDA wird als Raumthermostat verwendet) Mischventilstation Druckregelventil ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 42 ▪ #: [3.A] senden kann. Keine Trennung zwischen ▪ Code: [C-06] Heiz- oder Kühlbedarf. Absperrventilausgang So einstellen, dass er der Thermo- Anforderung der Haupt-Zone folgt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 43: Einstellen Einer Zusätzlichen Wärmequelle Für Die Raumheizung

    Außentemperatur reguliert. ▪ Bei Heizbetrieb durch den zusätzlichen Boiler heizt dieser so lange, bis die über die Steuerung des zusätzlichen Boilers eingestellte Soll-Wassertemperatur erreicht ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 44 Stellen Sie sicher, dass der zusätzliche Boiler und dessen Integration in das System der gültigen Gesetzgebung entspricht. ▪ Daikin ist NICHT verantwortlich für die unsachgemäße oder unsichere Nutzung des zusätzlichen Kesselsystems. ▪ Stellen Sie sicher, dass das Rücklaufwasser zur Wärmepumpe  55°C NICHT überschreitet.
  • Seite 45 Sonneneinstrahlung beeinflusst wird oder aus- und eingeschaltet werden kann. ▪ Häufiges Umschalten kann zu Korrosionsbildung im zusätzlichen Boiler führen. Weitere Informationen erhalten Sie beim Hersteller des Boilers. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 46: Einstellen Des Brauchwasserspeichers

    1 Spülen = 2 min×5 l/min = 10 l Küche verbraucht? Gibt es weiteren Brauchwasserbedarf? — Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen) beträgt pro Tag: ▪ 3 x Dusche ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 47: Mögliche Brauchwasserspeichervolumen

    Die Wärmepumpe  selbst kann Brauchwasser mit einer maximalen Temperatur von 55°C erzeugen (50°C bei niedrigen Außentemperaturen). Der in die Wärmepumpe  integrierte elektrische Widerstand kann diese Temperatur ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 48: Einstellung Und Konfiguration - Brauchwasserspeicher

    Verkabelung finden Sie unter "9.3.5  So schließen Sie die Brauchwasserpumpe an" [  120]. ▪ Weitere Informationen zum Anschluss des Rückführungsanschlusses finden Sie in der Installationsanleitung des Brauchwasserspeichers. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 49: Brauchwasser-Pumpe Für Desinfektion

    Die Brauchwasser-Pumpe ist bauseitig zu liefern. Ihre Installation liegt in der Verantwortung des Monteurs. Informationen zur elektrischen Verkabelung finden Sie unter "9.3.5 So schließen Sie die Brauchwasserpumpe an" [  120]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 50: Einstellen Der Stromverbrauchsmessung

    Zusatzheizung von 17,1 Ω messen, beträgt die Leistung der Heizung bei 230 V 3100 W. 6.5.2 Verbrauchte Energie Sie können die folgenden Methoden zur Ermittlung der verbrauchten Energie nutzen: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 51: Normaltarif-Netzanschluss

    Einphasigen Außengerät Einphasig ▪ Reserveheizung einem (*3V, *6V (6V): 1N~ 230 V) einphasigen Netz gespeist (d.  h. das Reserveheizungsmodell ist ein *3V- oder *6V-Modell, einphasiges Netz angeschlossen ist) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 52 In der Software werden die Stromverbrauchsdaten beider Wattmeter addiert, daher müssen NICHT festlegen, welches Wattmeter welchen Stromverbrauch abdeckt. Sie müssen nur die Anzahl Impulse jedes einzelnen Wattmeters festlegen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 53: Wärmepumpentarif-Netzanschluss

    Brauchwasserspeicher Schaltschrank (L /N): Wärmepumpentarif-Netzanschluss Schaltschrank (L /N): Normaltarif-Netzanschluss Wattmeter (L Wattmeter (L Sicherung (L Sicherung (L Außengerät (L Innengerät (L Reserveheizung (L Zusatzheizung (L ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 54: Einstellen Der Stromverbrauchskontrolle

    6.6.2 Leistungsbegrenzung aktiviert durch Digitaleingänge Eine Leistungsbegrenzung ist auch nützlich in Kombination mit einem Energiemanagementsystem. Die Leistung oder der Strom des gesamten Daikin-Systems wird dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen). Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle durch Einschränkung der folgenden Werte eingestellt: ▪...
  • Seite 55 Wählen Sie "Begrenzung durch Digitaleingänge". Wählen Sie den Begrenzungstyp aus (Leistung in kW oder Strom in A). Legen Sie die gewünschte Leistungsbegrenzungsstufe für jeden Digitaleingang fest. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 56: Verfahren Zur Leistungsbegrenzung

    In dem Fall wird der Stromverbrauch wie folgt begrenzt: Erzeugte Wärme Verbrauchte Energie Außengerät Zusatzheizung Reserveheizung Begrenzter Betrieb des Außengeräts Kompletter Betrieb des Außengeräts Zusatzheizung EINgeschaltet Reserveheizung Stufe 1 EINgeschaltet Reserveheizung Stufe 2 EINgeschaltet ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 57: Einstellen Eines Externen Temperaturfühlers

    Steuerungskurven und von der Logik zur automatischen Umschaltung zwischen Heizen/Kühlen verwendet. Um das Außengerät zu schützen, wird der interne Fühler des Außengeräts immer verwendet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 58: Installation Des Geräts

    Allgemeine Anforderungen an den Installationsort. Siehe Kapitel “Allgemeine Sicherheitsvorkehrungen”. ▪ Anforderungen an die Kältemittelleitungen (Länge, Höhenunterschied). Siehe weiter unten in diesem Kapitel “Vorbereitung”. Achten Sie darauf, dass folgende Abstände eingehalten werden: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 59 Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der Luftauslass dem Wind ausgesetzt ist. Es wird empfohlen, das Außengerät so zu installieren, dass der Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 60 Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie einen Windschutz installieren. Auflandiger Wind vom Meer Gebäude Außeneinheit Windschutz Das Außengerät ist nur für die Außeninstallation und für die folgenden Umgebungstemperaturen konzipiert: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 61: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima

    Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass das Außengerät NIEMALS zugeschneit ist. Schneeabdeckung oder Unterstand Untergestell Vorherrschende Windrichtung Luftauslass Options-Kit EKFT008D ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 62: Anforderungen An Den Installationsort Des Innengeräts

    Orte mit hoher Feuchtigkeit (max. rel. Luftfeuchtigkeit = 85%), z. B. ein Badezimmer. ▪ Orte, an denen es zu Frost kommen kann. Die Umgebungstemperatur rund um das Innengerät muss >5°C betragen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 63: Sonderanforderungen Für R32

    Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein. WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.  B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden.

  • Seite 64: Kältemittelbefüllung

    1,5 m über der Oberkante der unteren Öffnung befinden. ▪ Belüftungsöffnungen nach außen werden NICHT als geeignete Belüftungsöffnungen angesehen (der Benutzer kann sie blockieren, wenn es kalt ist). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 65: Öffnen Und Schließen Der Geräte

    Außengeräteabdeckung darauf, Anzugsdrehmoment von 4,1 N•m nicht zu überschreiten. 7.2.4 So öffnen Sie das Innengerät Übersicht Frontblende Schaltkastenabdeckung Schaltkasten Bedieneinheit-Blende Öffnen 1 Entfernen Sie die Frontblende. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 66 Schaltkasten. 2× 4 Wenn Sie hinter der Blende der Bedieneinheit arbeiten oder neue Software auf die Bedieneinheit hochladen müssen, öffnen Sie die Blende der Bedieneinheit. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 67: So Schließen Sie Das Innengerät

    2 Bringen Sie die Schaltkasten-Abdeckung wieder an und schließen Sie den Schaltkasten. 3 Bringen Sie die Frontblende wieder an. HINWEIS Achten beim Schließen Innengeräteabdeckung darauf, Anzugsdrehmoment von 4,1 N•m NICHT zu überschreiten. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 68: Montieren Des Außengeräts

    Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens 100 mm über der maximal zu erwartenden Schneehöhe positioniert ist. INFORMATION Die maximale Höhe des oberen hervorstehenden Teils der Schrauben beträgt 15 mm. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 69 Option 2: Auf Kunststoff-Montagefüßen Verwenden Sie in diesem Fall die Bolzen, Muttern, Unterlegscheiben und Federringe, die als Zubehör im Lieferumfang des Geräts enthalten sind. 0 mm ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 70 Option 4: Auf Halterungen an der Wand mit dem optionalen EKFT008D-Bausatz Der optionale EKFT008D-Bausatz wird in Gegenden mit starkem Schneefall empfohlen. 4× (mm) a Maximale Schneefallhöhe b Options-Kit EKFT008D c Anti-Vibrations-Gummipuffer (bauseitig zu liefern) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 71: So Installieren Sie Das Außengerät

    HINWEIS Richten Sie das Gerät richtig aus. Stellen Sie sicher, dass die Rückseite des Geräts NICHT hervorsteht. 3 Entfernen Sie den Schutzkarton und die Anleitung. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 72: Für Einen Ablauf Sorgen

    Installationsanleitung der Ablaufwanne zu entnehmen. Kurz gesagt muss die Ablaufwanne eben (mit einer Toleranz von 1° an allen Seiten) und wie folgt installiert werden: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 73 Nicht beheizter Ablaufschlauch. Wenn Sie den Heizer für die Ablaufwanne ohne Ablaufschlauch oder mit einem nicht beheizten Ablaufschlauch verwenden, entfernen Sie die Isolierung des Abflusslochs (Element c in der Abbildung). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 74: So Vermeiden Sie Ein Kippen Des Außengeräts

    3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen die Kabel und die Außeneinheit, um zu verhindern, dass die Kabel den Lack beschädigen. 4 Die Enden des Kabels befestigen. 5 Die Kabel straffen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 75: Montieren Des Innengeräts

    Optional: Wenn Sie das Gerät über die Innenseite des Geräts an der Wand befestigen möchten, verwenden Sie eine zusätzliche Schraubkappe. 2 Heben Sie das Gerät an. 42 kg ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 76: So Schließen Sie Den Ablaufschlauch An Den Ablauf An

    Ablaufwanne an einen geeigneten Ablauf gemäß der geltenden Gesetzgebung anschließen. 1 Schließen Sie einen Ablaufschlauch (bauseitig zu liefern) wie folgt an den Anschluss der Ablaufwanne an: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 77 Installation des Geräts Anschluss der Ablaufwanne Die Verwendung eines Zwischenbehälters zum Sammeln des Wassers wird empfohlen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 78: Installation Der Leitungen

    Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in "1 Allgemeine Sicherheitsvorkehrungen" [  6]. ▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre. ▪ Rohrdurchmesser: Flüssigkeitsleitung Ø6,4 mm (1/4") Gasleitung Ø15,9 mm (5/8") ▪ Rohrleitungs-Härtegrad und -stärke: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 79: Isolieren Der Kältemittelleitungen

    Anschließen der Leitungen –  geltende Gesetzgebung. Nehmen Sie alle Anschlüsse gemäß der geltenden Gesetzgebung und den Anleitungen aus Kapitel "Installation" vor. Beachten Sie die Flussrichtung für Eintritt und Austritt des Wassers. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 80 Rohrleitungen Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den folgenden Temperaturen standhalten können: INFORMATION Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 81 Brauchwasserbereitung und der Wasserkreislauf der Bodenheizung vollständig voneinander getrennt sind. ▪ Ventil –  Umstellzeit. Wird im Wasserkreislauf ein 2-Wege-Ventil oder ein 3- Wege-Ventil verwendet, muss die Ventil-Umstellzeit kürzer als 60 Sekunden sein. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 82: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes

    Sie müssen das minimale und maximale Wasservolumen überprüfen. Minimales Wasservolumen Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens 10  Liter beträgt, das interne Wasservolumen des Innengeräts NICHT eingeschlossen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 83: Beispiel: Maximale Wassermenge Und Vordruck Des Ausdehnungsgefäßes

    Bestimmen Sie für den berechneten Vordruck die entsprechende maximale Wassermenge mithilfe der folgenden Grafik. Vordruck (Bar) Maximale Wassermenge (l) Beispiel: Maximale Wassermenge und Vordruck des Ausdehnungsgefäßes ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 84 Falls die minimale Durchflussmenge nicht erreicht werden kann, wird der Flussfehler 7H ausgegeben (kein Heizen oder Betrieb). Siehe empfohlenes Verfahren wie unter "11.4  Checkliste während der Inbetriebnahme" [  218] beschrieben. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 85: Ändern Des Vordrucks Des Ausdehnungsgefäßes

    Der erforderliche Vordruck beträgt: Pg = (0,3+(H/10)) Bar = (0,3+(0/10)) Bar = 0,3 Bar ▪ Die entsprechende maximale Wassermenge bei 0,3 bar beträgt 290 l. (Siehe das Diagramm unter "Maximale Wassermenge" [  83]). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 86: Anschließen Der Kältemittelleitung

    Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "1 Allgemeine Sicherheitsvorkehrungen" [  6] ▪ "8.1 Vorbereiten der Kältemittelleitungen" [  78] GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 87: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 88: Verwenden Sie Beim Anschließen Eines Rohres Zum Festziehen Der Überwurfmutter

    3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf das Rohr. 4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe nachfolgende Abbildung. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 89: Das Rohrende Hartlöten

    Korrosion am Rohr. Und wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität des Kältemittel-Öls beeinträchtigt. ▪ Beim Löten immer darauf achten, dass Oberflächen in der Umgebung (z.  B. Schaumstoffisolierungen) gegen Hitze geschützt sind. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 90: Absperrventil Und Service-Stutzen Benutzen

    2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4  mm, Gasseite: 4  mm) in den Ventilschaft einführen und dann den Ventilschaft drehen: Zum Öffnen nach links drehen Zum Schließen nach rechts drehen ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 91: So Schließen Sie Kältemittelrohre An Die Außeneinheit An

    8.3.8 So schließen Sie Kältemittelrohre an die Außeneinheit an 1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits- Absperrventil der Außeneinheit anschließen. 1× Flüssigkeits-Absperrventil Gas-Absperrventil Service-Stutzen ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 92: So Schließen Sie Die Kältemittelleitung An Das Innengerät An

    Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 93: Sicherheitsvorkehrungen Beim Überprüfen Von Kältemittelleitungen

    200 kPa (2 Bar) auf. Es wird empfohlen, den Druck auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten zu erkennen. 2 Prüfen Sie alle Verbindungen mithilfe der Blasenprüfungslösung auf Undichtigkeiten. 3 Lassen Sie das Stickstoffgas vollständig ab. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 94: So Führen Sie Die Vakuumtrocknung Durch

    Kältemittelleitung NICHT ansteigt. Dies kann z. B. durch das geschlossene Expansionsventil im Außengerätekreis verursacht sein, stellt aber KEIN Problem für den störungsfreien Betrieb des Geräts dar. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 95: Kältemittelleitungen Isolieren

    Nach einer Leckage. Einfüllen von zusätzlichem Kältemittel Bevor Sie zusätzliches Kältemittel auffüllen, überzeugen Sie sich, dass die externen Kältemittelleitungen der Außeneinheit überprüft worden sind (Dichtheitsprüfung und Vakuumtrocknung). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 96: Komplette Neubefüllung Mit Kältemittel

    Leitungslänge ≥27 m ist), müssen Sie die Anforderungen an die minimale Bodenfläche für das Innengerät einhalten. Weitere Informationen siehe "7.1.3 Anforderungen an den Installationsort des Innengeräts" [  62]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 97: Die Menge Für Eine Komplette Neubefüllung Bestimmen

    Auspumpen"  [   248] ausführlichere Informationen. 8.5.6 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an 1 Füllen Sie den Aufkleber wie folgt aus: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 98: Anschließen Der Wasserleitungen

    Verformung von Rohrleitungen kann zu einer Fehlfunktion des Geräts führen. Um Service- und Wartungsarbeiten zu erleichtern, wird das System mit 2 Absperrventilen und 1 Überdruck-Bypass-Ventil ausgestattet. Montieren Sie die Absperrventile Raumheizungs-Wassereinlass Raumheizungs- ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 99 Falls ein optionaler Brauchwasserspeicher installiert wird: Ein Druckentlastungsventil (bauseitig zu liefern) mit einem Öffnungsdruck von maximal 10 bar (= 1 MPa) muss am Anschluss für Kaltwassereinlass entsprechend der geltenden Vorschriften installiert werden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 100: Wasserkreislauf Befüllen

    Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über  80%, muss das Isoliermaterial mindestens 20  mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 101: Elektroinstallation

    Anschließen der Stromzähler. Anschließen der Brauchwasserpumpe. Anschließen der Alarmausgabe. Anschließen des Ausgangs EIN/AUS für Raumkühlung/Heizen. Anschließen der Umschaltung zur externen Wärmequelle. Anschließen der Stromverbrauch-Digitaleingänge. Anschließen des Sicherheitsthermostats. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 102: Sicherheitsvorkehrungen Beim Anschließen Von Elektrokabeln

    Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel runde, gecrimpte Klemme installiert werden. Die runden, gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit einem geeigneten Werkzeug fixieren. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 103: Spezifikationen Der Standardelektroteile

    Phase Frequenz 50 Hz Drahtstärk Müssen der gültigen Gesetzgebung entsprechen Verbindungskabel Minimaler Kabelquerschnitt von 1,5 mm² und gültig für 230 V Empfohlene 20 A 25 A 16 A bauseitige Sicherung ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 104: Über Die Elektrische Konformität

    Innengerät auf “Zwangs-AUS” schaltet. Dadurch stellt der Verdichter des Außengeräts seinen Betrieb ein. Die Verkabelung des Geräts variiert abhängig davon, ob die Stromversorgung unterbrochen ist oder nicht. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 105: Übersicht Über Die Elektrischen Anschlüsse Mit Ausnahme Der Externen Aktoren

    Posten Beschreibung Stromversorgungskabel Siehe "9.2.1 Anschluss der elektrischen Leitungen an Außengerät" [  105]. Verbindungskabel 9.2.1 Anschluss der elektrischen Leitungen an das Außengerät 1 Entfernen Sie die Schaltkastenabdeckung. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 106 4 Schließen Sie die Verbindungskabel und Stromversorgungskabel wie folgt an. Gewährleisten Sie mit der Drahtklemme die Zugentlastung. 1N~ 50 Hz 220-240 V Verbindungskabel Stromversorgungskabel Sicherung Fehlerstrom-Schutzschalter ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 107: Anschlüsse Am Innengerät

    Brauchwasserpumpe an" [  120]. Alarmausgang Siehe "9.3.6 So schließen Sie den Alarmausgang an" [  121]. Raumkühlungs-/- Siehe "9.3.7 So schließen Sie den Ausgang EIN/AUS heizbetriebsteuerung für Heizen/Kühlen an" [  122]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 108  124]. Sicherheitsthermostat Siehe "9.3.10 So schließen Sie das Sicherheitsthermostat an (Öffner)" [  125]. Smart Grid Siehe "9.3.11 So stellen Sie die Verbindung zu einem Smart Grid her" [  126]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 109 Ausstattungen) Kabel: 0,75 mm² Maximaler Betriebsstrom: 100 mA Für die Hauptzone: ▪ [2.9] Steuerung ▪ [2.A] Thermostattyp Für die Zusatzzone: ▪ [3.A] Thermostattyp ▪ [3.9] (schreibgeschützt) Steuerung ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 110 [9.B.3] Durchschnittliche Zeitspanne Dezentraler Siehe: Innentemperaturfühler ▪ Installationsanleitung dezentralen Innentemperaturfühlers ▪ Ergänzungshandbuch für optionale Ausstattung Kabel: 2×0,75 mm² [9.B.1]=2 (Externer Fühler = Raum) [1.7] Abweichung Raumfühler ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 111 [9.2] Brauchwasser (im Fall eines Siehe: Brauchwasserspeichers) ▪ Installationsanleitung Stromversorgung für Brauchwasserspeichers Zusatzheizung und ▪ Ergänzungshandbuch für optionale Thermoschutz (vom Ausstattung Innengerät) Kabel: (4+GND)×2,5 mm² [9.4] Zusatzheizung ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 112 Es wird empfohlen, die LAN-Adapter-Software immer auf dem aktuellen Stand zu halten. Gerätesteuerungsmethod Stellen Sie sicher, dass bei der Bedieneinheit [2.9]=2 (Steuerung = Raumthermostat) eingestellt ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 113: So Schließen Sie Die Hauptstromversorgung An

    Innengerät" [  65]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie die Hauptstromversorgung an. Bei Normaltarif-Netzanschluss Verbindungskabel Kabel: (3+GND)×1,5 mm² (= Hauptstromversorg ung) — 1 2 3 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 114: Bei Wärmepumpentarif-Netzanschluss

    230 V AC, 6.3 A X11YA X11YB X11Y 1 2 3 Verbindungskabel (=Hauptstromversorgung) Normaltarif-Netzanschluss Kontakt für Wärmepumpentarif-Netzanschluss 3 Fixieren Sie die Kabel mit Kabelbindern an den Kabelbinderhalterungen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 115: So Schließen Sie Die Stromversorgung Der Reserveheizung An

    Die Leistung der Reserveheizung kann abhängig vom Modell des Innengeräts variieren. Stellen Sie sicher, dass die Stromversorgung der Leistung der Reserveheizung entspricht (siehe Tabelle unten). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 116: Schließen Sie Die Stromversorgung Der Reserveheizung Wie Folgt An

    Schließen Sie die Stromversorgung der Reserveheizung wie folgt an: Q1DI Werkseitig montiertes Kabel verbunden mit dem Schaltschütz der Reserveheizung im Inneren des Schaltkastens (K5M) Bauseitig auszuführende Verkabelung (siehe Tabelle unten) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 117: Anschlüsse An Die Stromversorgung Der Reserveheizung

    Q1DI 3N~, 50 Hz L1 L2 L3 400 V AC HINWEIS Schneiden Sie NICHT in das Stromversorgungskabel für die Reserveheizung und entfernen Sie es nicht. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 118: So Schließen Sie Das Absperrventil An

    2 Schließen Sie das Steuerkabel des Ventils wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. HINWEIS Die Verkabelung ist bei einem NC-Ventil (Schließer) und einem NO-Ventil (Öffner) unterschiedlich. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 119: So Schließen Sie Die Stromzähler An

    1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. 6 5 4 3 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 120: So Schließen Sie Die Brauchwasserpumpe An

     65]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Kabel der Brauchwasserpumpe an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 121: So Schließen Sie Den Alarmausgang An

    2 Schließen Sie das Kabel des Alarmausgangs wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. Mit dem Alarmausgang verbundene Kabel Kabel zwischen X2M und A4P EKRP1HBAA muss installiert sein. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 122: So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An

    Abbildung unten dargestellt an die entsprechenden Klemmen an. An den Ausgang EIN/AUS für Raumheizen/-kühlen angeschlossene Kabel Kabel zwischen X2M und A4P EKRP1HBAA muss installiert sein. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 123: So Schließen Sie Den Umschalter Zur Externen Wärmequelle An

    3 Schaltkasten 2 Schließen Sie das Kabel des Umschalters zur externen Wärmequelle wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. X1 X2 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 124: So Schließen Sie Die Stromverbrauch-Digitaleingänge An

     65]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 125: So Schließen Sie Das Sicherheitsthermostat An (Öffner)

    1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie das Kabel des Sicherheitsthermostats (Öffner) wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 126: So Stellen Sie Die Verbindung Zu Einem Smart Grid Her

    Im Fall von Smart Grid-Hochspannungskontakten (dafür ist die Installation des Smart Grid-Relaissatzes EKRELSG erforderlich). Die 2 eingehenden Smart Grid-Kontakte können die folgenden Smart Grid-Modi aktivieren: Smart Grid-Kontakt Smart Grid-Betriebsart 0 (freier Modus) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 127: Im Fall Von Smart Grid-Niederspannungskontakten

    Smart Grid-Impulszähler Smart Grid-Niederspannungskontakt 1 /S10S Smart Grid-Niederspannungskontakt 2 /S11S 1 Schließen Sie die Kabel wie folgt an: X5M.4 X5M.3 X5M.10 S10S X5M.9 X5M.6 S11S X5M.5 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 128: Im Fall Von Smart Grid-Hochspannungskontakten

    Sie die Drahtbrücke gegen die Kabel des Sicherheitsthermostats aus. Smart Grid-Impulszähler 1 Installieren Sie die Komponenten des Smart Grid-Relaissatzes wie folgt: ×2 ×4 X10M K1A, K2A Relais X10M Klemmenleiste ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 129 1 2 3 4 X10M K1A K2A 2 Schließen Sie die Niederspannungskabel wie folgt an: X5M.4 X5M.3 Smart Grid-Impulszähler 3 Schließen Sie die Hochspannungskabel wie folgt an: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 130: So Schließen Sie Die Wlan-Karte An (Als Zubehör Geliefert)

    Fixieren Sie bei Bedarf überschüssige Kabellänge mit einem Kabelbinder. 9.3.12 So schließen Sie die WLAN-Karte an (als Zubehör geliefert) 1 Setzen Sie die WLAN-Karte in den Kartensteckplatz am Raumbedienmodul des Innengeräts ein. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 131: Erweiterte-Funktion

    Konfigurationsassistenten starten, gehen Monteureinstellungen > Konfigurations-Assistent. Informationen zum Zugriff auf die Monteureinstellungen finden Sie unter "10.1.1 So rufen Sie die am häufigsten verwendeten Befehle auf" [  132]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 132: So Rufen Sie Die Am Häufigsten Verwendeten Befehle Auf

    Bewegen Sie den Cursor von links nach rechts. ▪ Bestätigen Sie den PIN-Code und fahren Sie fort. Monteur-Pincode Der Monteur-Pincode ist 5678. Nun sind zusätzliche Menüelemente und Monteureinstellungen verfügbar. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 133: Der Erweiterter

    2 Gehen Sie zu [9.I]: Monteureinstellungen > Übersicht der Einstellungen. 3 Drehen Sie den linken Regler, um den ersten Teil der Einstellung auszuwählen, und bestätigen Sie die Auswahl durch Drücken des Reglers. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 134: Konfigurationsassistent

    Einstellungen können auch im Einstellungenmenü angepasst werden (verwenden Sie die Brotkrumen). Für die Einstellung… Siehe… Sprache [7.1] Zeit/Datum [7.2] Stunden — Minuten Jahr Monat System ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 135 Sollwertmodus [3.4] Witterungsgeführte Heizkurve [3.5] (falls zutreffend) Witterungsgeführte Kühlkurve [3.6] (falls zutreffend) Zeitprogramm [3.1] Speicher Betriebsart Heizen [5.6] "10.5.6 Speicher" [  179] Komfort-Sollwert [5.2] Eco-Sollwert [5.3] Warmhalte-Sollwert [5.4] ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 136: Mögliche Bildschirme

    Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar. 26 Feb 2019 22:19 Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Hauptmenüs. Gehen Sie zum Hauptmenübildschirm. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 137 Außen / geräuscharmer Betrieb Gemessene Außentemperatur Geräuscharmer Betrieb aktiv Außengerät Innengerät/Brauchwasserspeicher Innengerät für Aufstellung auf dem Boden mit integriertem Speicher Wandmontiertes Innengerät Wandmontiertes Innengerät mit separatem Speicher Wasserdruck ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 138 Weitere Einzelheiten dazu siehe "14.4.1 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion" [  243]. Wenn der entsprechende Betrieb (z. B. die Raumheizung) nicht aktiv ist, ist der Kreis ausgegraut. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 139: Hauptmenübildschirm

    Legen Sie die Brauchwasserspeicher- Speicher Temperatur fest. Bietet Zugriff auf die Benutzereinstellungen, wie den Urlaubsmodus und den Benutzereinstellunge geräuscharmen Betrieb. Zeigt Daten und Informationen zum Information Innengerät an. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 140: Menübildschirm

    Schalten Sie die Heizen-/Kühlen-Funktionalität Betrieb und die Brauchwasserproduktion ein oder aus. Drahtlos-Gateway Einschränkung: Wird nur angezeigt, wenn ein WLAN installiert ist. Enthält Einstellungen, die erforderlich sind, wenn die Daikin Residential Controller-App konfiguriert wird. 10.3.4 Menübildschirm Beispiel: Sprache Zeit/Datum Ferien Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste.

  • Seite 141: Detaillierter Bildschirm Mit Werten

    Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Einstellungen. Ändern Sie den Wert. Gehen Sie zur nächsten Einstellung. Bestätigen Sie die Änderungen und fahren Sie fort. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 142: Programmbildschirm: Beispiel

    So löschen Sie den Inhalt des Programms für die Woche 1 Wählen Sie den Namen des aktuellen Programms. Benutzerdef. 1 2 Wählen Sie Löschen. Löschen Umbenennen Wählen 3 Wählen Sie zur Bestätigung OK. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 143 In diesem Fall ist Montag der erste Tag, den Sie programmiert haben. Daher ist die letzte programmierte Aktion bis zur ersten Aktion am nächsten Montag gültig. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 144: So Kopieren Sie Das Programm Für Die Anderen Wochentage

    5 Wiederholen Sie diese Aktion für alle anderen Wochentage. — Benutzerdef. 1 So programmieren Sie das Programm für Samstag und kopieren es für Sonntag 1 Wählen Sie Samstag. 2 Wählen Sie Bearbeiten. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 145 Zeichenliste und bestätigen Sie das ausgewählte Zeichen. Der Programmname kann bis zu 15 Zeichen enthalten. 5 Bestätigen Sie den neuen Namen. INFORMATION Nicht alle Programm können umbenannt werden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 146: Witterungsgeführte Kurve

    Zusatzzone bzw. des Speichers korrekt konfigurieren. Siehe "10.4.4  Verwenden der witterungsgeführten Kurven" [  149]. 10.4.2 2-Punkte-Kurve Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten: ▪ Sollwert (X1, Y2) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 147: Steilheit-Korrektur-Kurve

    Beispiel die Vorlauftemperatur bei unterschiedlichen Umgebungstemperaturen immer ein wenig zu kalt ist, verschieben Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 148 Beispiele für die Soll-Speichertemperatur oder Soll- Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für diese Zone: ▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Radiator ▪ : Brauchwasserspeicher ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 149: Verwenden Der Witterungsgeführten Kurven

    [5.E] Speicher > Typ witterungsgeführte Kurve Einschränkung: Nur für Monteure verfügbar. So ändern Sie die witterungsgeführte Kurve Zone Gehen Sie zu … Hauptzone – Heizung [2.5] Hauptzone > Witterungsgeführte Heizkurve ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 150: So Stimmen Sie Die Witterungsgeführte Kurve Fein Ab: Steilheit-Korrektur-Kurve

    Außentemperaturen … Außentemperaturen … Kalt ↑ — ↑ — Warm ↓ — ↓ — Kalt — ↑ — ↑ Kalt Kalt ↑ ↑ ↑ ↑ ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 151: Menü "Einstellungen

    [1.4] Frostschutz [1.5] Sollwertgrenzen [1.6] Abweichung Raumfühler [1.7] Abweichung Raumfühler Sollwert-Bildschirm Steuern Sie die Raumtemperatur der Hauptzone über den Sollwert-Bildschirm [1] Raum. Siehe "10.3.5 Sollwert-Bildschirm" [  140]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 152 Frostschutz [1.4.1] Aktivierung=Ja. ▪ Legen Temperatur Frostschutzfunktion unter [1.4.2] Raumtemperatur-Sollwert fest. INFORMATION Wenn der Fehler U4 auftritt, ist der Frostschutz für den Raum NICHT gewährleistet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 153 Raumheizung/-kühlung ist AUS und Das Gerät versorgt die die Außen-Umgebungstemperatur fällt Heizverteilsysteme mit Vorlaufwasser, unter 4°C um den Raum wieder aufzuheizen, und der Vorlauftemperatur-Sollwert wird gesenkt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 154: Raumheizung/-Kühlung Ist Aus Und Die Außen-Umgebungstemperatur Fällt

    Sie den Fehler-Hauptmenübildschirm auf und bestätigen vor dem Start den Notbetrieb. Die Funktion "Frostschutz Raum" ist auch dann aktiv, wenn der Benutzer den Notbetrieb nicht bestätigt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 155: Abweichung Raumfühler

    Aufheizen des Raums) gepuffert. Mit den Raum-Komfort-Sollwerten (Kühlen/ Heizen) können Sie die maximalen Sollwerte verändern, die verwendet werden, wenn die zusätzliche Energie im Raumheizungskreislauf (d.  h. zum Aufheizen des Raums) gepuffert wird. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 156: Haupt-Zone

    Im VLT-Sollwertmodus Witterungsgeführt sind die programmierten Aktionen gewünschten Verstellaktionen, entweder voreingestellt oder benutzerdefiniert. Code Beschreibung [2.1] Nicht Zeitprogramm: zutreffend ▪ 0: Nein ▪ 1: Ja ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 157 Betriebs kann der Benutzer die Wassertemperatur um maximal 10°C nach oben oder unten verstellen. Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Hauptzone fest (wenn [2.4]=1 oder 2): ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 158 Hinweis: Dieser Wert sollte niedriger sein als [1‑02], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Hauptzone fest (wenn [2.4]=2): ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 159: Typ Wärmeerzeuger

    Umstellung zwischen Kühlung und Heizung je nach Innenumgebungstemperatur. Es ist wichtig, Typ Wärmeerzeuger korrekt und in Einklang mit Ihrem Systemlayout vorzunehmen. Der Ziel-Delta T für die Hauptzone hängt davon ab. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 160 Beispiel Fußbodenheizung: 40–5/2=37,5°C Zum Ausgleich haben Sie folgende Möglichkeiten: ▪ Die witterungsgeführte Kurve der Soll-Temperaturen [2.5] erhöhen. ▪ Eine Vorlauftemperatur-Modulation ermöglichen und die maximale Modulation [2.C] erhöhen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 161 [9-00] Heizen Maximum: ▪ [2‑0C]=2 (Verteilertyp Hauptzone = Radiator) 37°C~65°C ▪ Andernfalls: 37°C~55°C [2.8.3] [9-03] Kühlen Minimum: ▪ 5°C~18°C [2.8.4] [9-02] Kühlen Maximum: ▪ 18°C~22°C ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 162 Beim Heizen für die Hauptzone hängt der Ziel-Delta  T (Temperaturunterschied) vom ausgewählten Emittertyp für die Hauptzone ab. Der Differenz-Delta T gibt abhängig von der Betriebsart Folgendes an: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 163 [2.B.2] [1‑0D] Delta-T Kühlen: Ein minimaler Temperaturunterschied ist für einen ordnungsgemäßen Betrieb der Heizverteilsysteme im Kühlmodus erforderlich. ▪ 3°C~10°C Vorlauftemperatur: Modulation Gilt nur bei Raumthermostatregelung. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 164 Sollwert fallen. Siehe Abbildung unten. +[8-06] −[8-06] Witterungsgeführte Kurve Minimaler Vorlauftemperatur-Sollwert, der erforderlich ist, um einen stabilen Zustand am Komfort-Sollwert für den Raum zu erreichen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 165 Die witterungsgeführte Kurve kann mit der Methode 2-Punkt oder der Methode Gefälle-Versatz definiert werden. Siehe "10.4.2  2-Punkt-Kurve"  [   146] "10.4.3  Steilheit-Korrektur- Kurve" [  147]. Code Beschreibung [2.E] Nicht ▪ 2-Punkt zutreffend ▪ Gefälle-Versatz ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 166: Zusatzzone

    Definieren Sie ein Kühltemperturprogramm für die Zusatzzone über [3.3] Kühlprogramm. Siehe "10.3.7 Programmbildschirm: Beispiel" [  142]. Sollwertmodus Der Sollwertmodus der Zusatzzone kann unabhängig vom Sollwertmodus der Hauptzone eingestellt werden. Siehe "Sollwertmodus" [  157]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 167  156]. Code Beschreibung [2.E] Nicht ▪ 2-Punkt zutreffend ▪ Gefälle-Versatz Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Zusatzzone fest (wenn [3.4]=1 oder 2): ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 168: Soll-Vorlauftemperatur, Außentemperatur

    Hinweis: Dieser Wert sollte niedriger sein als [0‑01], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Zusatzzone fest (wenn [3.4]=2): ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 169 Zusatzzone Sollwertbereich [1‑0C] [9‑05]~[9‑06] 0: Fußbodenheizung Maximal 55°C Variabel (siehe [3.B.1]) 1: Ventilator- Maximal 55°C Variabel (siehe [3.B.1]) Konvektor 2: Heizkörper Maximal 65°C Fest 10°C ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 170 Kontakt. Nur mit 1 Digitaleingang verbunden (X2M/35a) ▪ 2: 2 Kontakte. Mit 2 Digitaleingängen verbunden (X2M/34a und X2M/35a) Vorlauftemperatur: Delta T Weitere Informationen siehe "10.5.3 Haupt-Zone" [  156]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 171: Raumheizung/-Kühlung

    2 Prüfen Sie, ob [4.1] Betriebsart aufgeführt ist und bearbeitet werden kann. Wenn Ja, ist ein Wärmepumpenmodell zum Heizen/Kühlen installiert. Um dem System anzugeben, welcher Betriebsmodus genutzt werden soll, können Sie: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 172 3 Wählen Sie für jeden Monat eine Option: ▪ Heiz- und Kühlbetrieb: Keine Einschränkungen ▪ Nur Heizen: Einschränkungen ▪ Nur Kühlen: Einschränkungen 4 Bestätigen Sie die Änderungen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 173: Heiz- Und Kühlbetrieb

    Soll-Temperatur für den Heizbetrieb) ein. Beispiel: Ein Gerät ist wie folgt konfiguriert: ▪ Soll-Raumtemperatur im Heizmodus: 22°C ▪ Soll-Raumtemperatur im Kühlmodus: 24°C ▪ Hysteresewert: 1°C ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 174 Das System kann Wasser in bis zu 2 Wassertemperaturzonen einspeisen. Während der Konfiguration muss die Anzahl der Wasserzonen eingestellt werden. Code Beschreibung [4.4] [7‑02] ▪ 0: Einzelne Zone Nur eine Vorlauftemperaturzone: a VLT-Hauptzone ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 175 Pumpenbetriebsart Wenn der Betrieb Raumheizung/-kühlung ausgeschaltet ist, ist die Pumpe immer ausgeschaltet. Wenn der Betrieb Raumheizung/-kühlung eingeschaltet ist, haben Sie die Wahl zwischen diesen Betriebsarten: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 176 Kühlbedarf besteht. Hinweis: Abtastung steht NUR bei Regelung durch Vorlauftemperatur zur Verfügung. a Regelung der Raumheizung/-kühlung b Aus c Ein d Vorlauftemperatur e Ist f Soll g Pumpenbetrieb ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 177 Begrenzung der Pumpendrehzahl nur durch Delta  T in Relation zur geforderten Kapazität bestimmt. Bei diesem Begrenzungsbereich ist Delta  T möglich Komfort gewährleistet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 178: Deaktiviert, Wenn Die Außentemperatur

    Erhöhung etwa 0°C Verwenden Sie diese Einstellung, um mögliche Wärmeverluste des Gebäudes aufgrund der Verdunstung von geschmolzenem Eis oder Schnee auszugleichen. (z. B. in Ländern in kälteren Regionen). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 179: Speicher

    Frostschutz Raum [1.4] verhindert, dass der Raum zu kalt wird. Ausführliche Informationen zum Frostschutz Raum finden Sie unter "10.5.2 Raum" [  151]. 10.5.6 Speicher Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 180 Voreinstellwert (Speicher-Komfort). INFORMATION Bei aktiviertem Hochleistungsbetrieb besteht ein beträchtliches Risiko auf Komfort- Leistungsprobleme für Raumheizung/-kühlung. regelmäßiger Brauchwasserbereitung können wiederholte und längere Unterbrechung der Raumheizung/-kühlung auftreten. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 181 Betriebsart Heizen Es gibt 3 verschiedene Arten der Brauchwasserbereitung. Sie unterscheiden sich in der Art, wie die Soll-Speichertemperatur eingestellt wird und wie das Gerät darauf reagiert. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 182 ▪ 2: Dienstag ▪ 3: Mittwoch ▪ 4: Donnerstag ▪ 5: Freitag ▪ 6: Samstag ▪ 7: Sonntag [5.7.3] [2‑02] Startzeit [5.7.4] [2‑03] Speicher-Sollwert: 55°C~75°C ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 183: Beschreibung

    Desinfektionsmodus. Auch wenn Sie den Heizbetrieb ausschalten ([C.3]: Betrieb > Speicher), bleibt der Desinfektionsmodus. aktiv. Wenn Sie aber die Desinfektion während der Ausführung ausschalten, kommt es zu einem AH-Fehler. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 184 EIN- Hysteresetemperatur der Wärmepumpe fällt, erwärmt sich der Speicher bis zur Warmhaltentemperatur. Die minimale EIN-Temperatur ist 20°C, auch wenn die Sollwert-Hysterese geringer als 20°C ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 185 Speichertemperatur witterungsgeführt (gemäß der witterungsgeführten Kurve). Während des witterungsgeführten Betriebs kann der Endbenutzer die Soll- Speichertemperatur an der Bedieneinheit nicht einstellen. Beachten Sie auch "10.4 Witterungsgeführte Kurve" [  146]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 186: Witterungsgeführte Kurve

    2°C Reserveheizung Wärmepumpe. Wenn die Aufwärmzeit durch die Wärmepumpe zu lange dauert, kann zusätzliche Erwärmung durch die Reserveheizung erfolgen. AUS-Temperatur der Reserveheizung (T BUH OFF ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 187: Benutzereinstellungen

    [7.4] Leise [7.5] Strompreis [7.6] Gaspreis Sprache Code Beschreibung [7.1] Nicht Sprache zutreffend Zeit/Datum Code Beschreibung [7.2] Nicht Einstellen der lokalen Uhrzeit und des Datums zutreffend ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 188: Über Den Ferienbetrieb

    3 Legen Sie den letzten Tag Ihres Urlaubs fest. — ▪ Gehen Sie zu [7.3.3]: Bis. ▪ Wählen Sie ein Datum aus. ▪ Bestätigen Sie die Änderungen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 189 Tagsüber: Aus um die Heiz-/Kühlleistung des Systems zu gewährleisten. ▪ Nachmittags schläft jedoch Ihr Baby, und Sie möchten, dass das System geräuscharm betrieben wird. Sie können folgendermaßen vorgehen: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 190 4 Wiederholen Sie dies für alle drei Strompreise. — INFORMATION Preisspanne von 0,00~990 Währungseinheit/kWh (mit 2 Kommastellen). INFORMATION Wurde kein Programm eingestellt, dann wird Strompreis für Hoch berücksichtigt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 191 Strompreis 12,49 Prämie für erneuerbare Energie je kWh 5 Berechnung des Gaspreises Gaspreis=Tatsächlicher Gaspreis + (Prämie/kWh×0,9) Gaspreis=4,08+(5×0,9) Gaspreis=8,58 Berechnung des Strompreises Strompreis=Tatsächlicher Strompreis + Prämie/kWh ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 192: Information

    INFORMATION Damit werden nicht die Konfigurationseinstellungen und bauseitigen Einstellungen des Innengeräts zurückgesetzt. Code Beschreibung [8.A] Nicht zutreffend Zurücksetzen des MMI- EEPROM auf die werkseitigen Einstellungen ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 193: Monteureinstellungen

    Informationen zum Verbindungsstatus des Geräts, des Raumthermostats und des LAN-Adapters. [8.9] Betriebsstunden Betriebsstunden bestimmter Systemkomponenten 10.5.9 Monteureinstellungen Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 194 Brauchwasser Die folgende Einstellung bestimmt, ob das System Brauchwasser bereiten kann und welcher Speicher verwendet wird. Legen Sie die Einstellung entsprechend der tatsächlichen Installation fest. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 195 Rohrschlange≥1,05 Rohrschlange≥1,8 m² m² [9.2.1] [E‑07] Speichertyp 0: EKHWS/E 5: EKHWP/HYC Nicht [4-05] Thermistor-Typ 0: Automatisch 1: Typ 1 zutreff [5.8] [6-0E] Maximale ≤75°C Speichertemperatu ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 196 Code Beschreibung [9.3.1] [E‑03] ▪ 3: 6 V ▪ 4: 9 W Spannung ▪ Für ein 3 V-Modell liegt diese fest bei 230 V, 1phasig. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 197 Beschreibung [9.3.5] [6‑04] ▪ Der Leistungsunterschied zwischen der zweiten und ersten Stufe der Reserveheizung bei Nennspannung. Der Nennwert hängt von der Konfiguration der Reserveheizung ab. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 198 Brauchwasser ist NICHT verfügbar. Ähnlich wie im Manuell-Modus kann das Gerät die vollständige Last mit der Reserveheizung und/oder Zusatzheizung bewältigen, wenn der Benutzer dies über den Fehler-Hauptmenübildschirm aktiviert. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 199 Reserveheizung Brauchwasser und Raumheizung liefern kann. Die Kühlung ist NICHT möglich, wenn dieser Modus aktiviert ist. Code Beschreibung [9.5.2] [7-06] Aktivierung des Modus Zwangsabschaltung ▪ 0: deaktiviert ▪ 1: aktiviert ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 200 Wasserschichten (da die Wärmetauscher- Rohrschlange nicht in Betrieb ist) mit den wärmeren oberen Schichten aufgewogen werden. Bereich: 0°C~20°C Timer Für Anforderung simultanen Raumheizungs- Brauchwasserbereitungsmodus. [8-02]: Wiederanlauf-Timer ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 201: Zusätzlicher Timer Bei [4-02]/[F-01]

    Besteht KEIN Bedarf an Raumheizung/-kühlung, wird der Speicher erwärmt, bis der Sollwert erreicht ist. ▪ Wenn Steuerung≠Raumthermostat: Dieser voreingestellte Wert wird immer berücksichtigt. Bereich: 5~95 Minuten ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 202 Der Wärmepumpentarif-Netzanschlusskontakt ist mit den gleichen Anschlüssen verbunden (X5M/9+10) wie der Sicherheitsthermostat. Daher kann an das System ENTWEDER ein Wärmepumpentarif-Netzanschluss ODER ein Sicherheitsthermostat angeschlossen werden. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 203: Verbindung Zu Einem Wärmepumpentarif Oder Sicherheitsthermostat

    Anschluss des Typs 1 handelt oder das Innengerät an einen Normaltarif-Netzanschluss (über X2M/5‑6) angeschlossen ist und die Reserveheizung NICHT an den Anschluss für den Wärmepumpentarif angeschlossen ist. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 204 Limit: Gilt nur bei ständiger Aktivierung des Spannungsbegrenzungs-Modus. 0 A~50 A Beschränkungen, wenn [9.9.1]=Eingänge und [9.9.2]=Amp: Code Beschreibung [9.9.4] [5-05] Limit 1: 0 A~50 A [9.9.5] [5-06] Limit 2: 0 A~50 A ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 205: Prioritätsheizung

    Zusatzheizung/Reserveheizung Vorrang vor der Reserveheizung/Zusatzheizung hat. Falls die Stromverbrauchskontrolle AKTIVIERT ist, legt die Einstellung [4‑01] die Priorität der elektrischen Heizungen abhängig von der geltenden Einschränkung fest. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 206: Stromzähler

    2 Raum: Angeschlossen an die Platine des Innengeräts, das die Innentemperatur misst. Der Temperaturfühler in der Bedieneinheit wird NICHT mehr verwendet. Hinweis: Dieser Wert ist nur bei Raumthermostatregelung relevant. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 207 1 Ja: Installiert. Der zusätzliche Kessel (Gaskessel, Ölbrenner) niedriger Außenumgebungstemperatur Betrieb. Während des bivalenten Betriebs ist die Wärmepumpe ausgeschaltet. Stellen Sie diesen Wert ein, wenn ein zusätzlicher Kessel verwendet wird. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 208 A-Platine) angesiedelt. Bei Aktivierung sind die Kontakte X1, X2 geschlossen, bei Deaktivierung offen. Die Schemazeichnung unten zeigt, wo sich dieser Kontakt befindet. OFF ON YC Y1 Y2 Y3 Y4 ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 209 Sie in der Betriebsanleitung und dem Referenzhandbuch für den Benutzer. INFORMATION Sonnenkollektoren. Wenn Sonnenkollektoren verwendet werden, legen Sie den Stromtarifwert sehr niedrig fest, um die Verwendung der Wärmepumpe zu fördern. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 210 Neustart über Benutzerschnittstelle festgelegten Einstellungen wieder in Kraft gesetzt, wie sie zum Zeitpunkt des Stromausfalls bestanden haben. Darum wird empfohlen, diese Funktion immer zu aktivieren. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 211 Schutzfunktionen aktivieren, indem er [9.G]: Schutz deaktivieren=Nein einstellt. Code Beschreibung [9.G] Nicht Schutz deaktivieren: zutreffend ▪ 0: Nein ▪ 1: Ja Zwangsabtauung Zwangsabtauung Starten Sie manuell den Abtaubetrieb. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 212 So exportieren Sie die MMI-Einstellungen 1 Öffnen Sie die Frontblende (1) und die Blende der — Bedieneinheit (2) (siehe "7.2.4 So öffnen Sie das Innengerät" [  65]): ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 213: Betrieb

    ▪ 1: Ein [C.2] Nicht Raumheizung/-kühlung: zutreffend ▪ 0: Aus ▪ 1: Ein [C.3] Nicht Speicher: zutreffend ▪ 0: Aus ▪ 1: Ein 10.5.11 WLAN ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 214: Menüstruktur: Übersicht Über Die Benutzereinstellungen

    Nur für den Monteur zugänglich (***) Nur zutreffend, wenn das WLAN-Adapter-Modul installiert wurde INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 215: Menüstruktur: Übersicht Über Die Monteureinstellungen

    Die Einstellungen für das Solar-Kit werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 216: Inbetriebnahme

    Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme. soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und der Übergabe an den Benutzer verwendet...

  • Seite 217: Sicherheitsvorkehrungen Bei Inbetriebnahme

    Der Trennschalter der Reserveheizung F1B (bauseitig zu liefern) ist eingeschaltet. Nur für Speicher mit integrierter Zusatzheizung: Der Trennschalter der Zusatzheizung F2B (bauseitig zu liefern) ist eingeschaltet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 218: Checkliste Während Der Inbetriebnahme

    Ventile geschlossen werden können. 2 Schließen Sie alle Raumheizungsschleifen, die geschlossen — werden können. 3 Starten Sie den Pumpen-Testlauf (siehe "11.4.4 Aktor- — Testlauf" [  221]). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 219: Entlüftungsfunktion

    So führen Sie eine manuelle Entlüftung durch Bedingungen: Stellen Sie sicher, dass alle Bedienvorgänge deaktiviert sind. Rufen Sie [C]: Betrieb auf und deaktivieren Sie die Bedienung Raum, Raumheizung/- kühlung und Speicher. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 220 Vorgangs automatisch gestoppt. 6 So stoppen Sie die Entlüftung manuell: — 1 Rufen Sie im Menü Entlüftung stoppen auf. 2 Wählen Sie zur Bestätigung OK. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 221: Betriebstestlauf

    Führen Sie einen Aktortest durch, um den Betrieb der verschiedenen Aktoren zu überprüfen. Wenn Sie zum Beispiel Pumpe auswählen, wird ein Testlauf der Pumpe gestartet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 222: Mögliche Aktor-Testläufe

    11.4.5 Estrich-Austrocknung mittels der Unterbodenheizung Informationen zur Estrich-Austrocknung mittels der Unterbodenheizung Zweck Die Funktion Estrich-Austrocknung mittels Fußbodenheizung wird verwendet, um den Estrich eines Fußbodenheizungssystems während des Gebäudebaus zu trocknen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 223: Dauer Und Temperatur

    1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [  132]. 2 Rufen Sie [A.4.2] Inbetriebnahme > Estrich Aufheiz.- Prog > Programm auf. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 224 Sie [C]: Betrieb auf und deaktivieren Sie die Bedienung Raum, Raumheizung/- kühlung und Speicher. 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [  132]. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 225 1 Gehen Sie zu [A.4.3]: Inbetriebnahme > Estrich — Aufheiz.-Prog 2 Wählen Sie Estrich-Aufheizprogramm stoppen. 3 Wählen Sie zur Bestätigung OK. Ergebnis: Die Estrich-Austrocknung mittels der Fußbodenheizung wird gestoppt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 226: Ablesen Des Status Der Estrich-Austrocknung Mittels Der Fußbodenheizung

    Wenn das Programm zur Estrich-Austrocknung mittels der Fußbodenheizung aufgrund eines Stromausfalls gestoppt wurde und die Stromversorgung wiederhergestellt wird, startet das Programm automatisch den zuletzt implementierten Schritt neu. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 227: Übergabe An Den Benutzer

    Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung des Geräts auszuführen sind. ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie in der Betriebsanleitung beschrieben. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 228: Instandhaltung Und Wartung

    HINWEIS: Gefahr elektrostatischer Entladung Vor der Durchführung jeglicher Wartungsarbeiten sollten elektrostatische Aufladungen beseitigt werden. Berühren Sie dazu ein Metallteil des Geräts. Dadurch wird die Platine geschützt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 229: Jährliche Wartung

    (a). ▪ Leeren des Schmutzfilters wie folgt: 1 Nehmen Sie die magnetische Hülse ab (b). 2 Schrauben Sie die Abflusskappe (d) ab. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 230: Druckentlastungsventil Am Brauchwasserspeicher (Bauseitig Zu Liefern)

    Um sicherzustellen, dass dieses Wasser aus dem Speicher stammt, führen Sie die Überprüfung nach dem Speicheraufwärmvorgang durch. Es wird empfohlen, diesen Wartungsvorgang häufiger durchzuführen. Druckentlastungsventil am Brauchwasserspeicher (bauseitig zu liefern) Öffnen Sie das Ventil. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 231: Zusatzheizung Des Brauchwasserspeichers

    Wasser. Dazu den Brauchwasserspeicher leeren, die Zusatzheizung vom Brauchwasserspeicher entfernen und die Zusatzheizung für ungefähr 24 Stunden in einen Eimer (oder einen ähnlichen Behälter) mit Entkalkungsmittel legen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 232: Entleeren Des Brauchwasserspeichers

    7 Entfernen Sie die 2 Clips, mit dem der Wasserfilter befestigt ist. Schelle Magnetfilter/Schmutzabscheider 8 Entfernen Sie den Wasserfilter. 9 Entfernen Sie den Ablaufschlauch vom Wasserfilter. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 233: So Reinigen Sie Den Wasserfilter Bei Problemen

    4 Setzen Sie den gereinigten aufgerollten Filter und das Sieb in das Gehäuse des Wasserfilters ein. INFORMATION Montieren Sie das Sieb im Gehäuse des magnetischen Filters/Schmutzfilters korrekt anhand der Vorsprünge. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 234: So Installieren Sie Den Wasserfilter

    Stellen Sie sicher, dass Sie das Ventil (wenn ausgerüstet) in Richtung des Ausdehnungsgefäßes öffnen, da es andernfalls zu einem Überdruck kommt. 5 Öffnen Sie die Absperrventile und fügen Sie bei Bedarf Wasser zum Wasserkreislauf hinzu. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 235: Fehlerdiagnose Und -Beseitigung

    Schutzvorrichtungen dürfen AUF KEINEN FALL überbrückt werden. Ferner dürfen ihre werksseitigen Einstellungen nicht geändert werden. Kann Störungsursache nicht gefunden werden, wenden Sie sich bitte an Ihren Händler. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 236: Symptombasierte Problemlösung

    14.3.1 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet Mögliche Ursachen Abhilfe Die Temperatureinstellung ist NICHT Überprüfen Sie die korrekt Temperatureinstellung an der Fernbedienung. Siehe Betriebsanleitung. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 237: Symptom: Warmwasser Erreicht Nicht Die Soll-Temperatur

     82]). 14.3.2 Symptom: Warmwasser erreicht NICHT die Soll-Temperatur Mögliche Ursachen Abhilfe Einer der Speichertemperaturfühler ist Beachten Sie das Servicehandbuch des beschädigt. Geräts für entsprechende Korrekturmaßnahmen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 238: Symptom: Der Verdichter Startet Nicht (Raumheizung Oder Brauchwasseraufbereitung)

     243]. Wir empfehlen, eine Entlüftung über die Entlüftungsfunktion des Geräts durchzuführen (vom Monteur durchzuführen). Wenn Sie das Heizverteilsystem oder die Kollektoren entlüften, beachten Sie Folgendes: ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 239: Symptom: Die Pumpe Gibt Geräusche Von Sich (Kavitation)

    Wassers in der Anlage unter dem maximal zulässigen Wert liegt (siehe "8.2.3 Prüfen der Wassermenge und Durchflussmenge" [  82] und "8.2.4 Ändern des Vordrucks des Ausdehnungsgefäßes" [  85]). ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 240: Symptom: Das Wasser-Druckentlastungsventil Ist Undicht

    Sie sich an Ihren Händler. ▪ Falls das Wasser weiterhin aus dem Gerät herausläuft, schließen Sie die Absperrventile Einlass Auslass.Wenden Sie sich dann an Ihren Händler. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 241: Symptom: Der Raum Wird Bei Niedrigen Außentemperaturen Nicht Ausreichend Geheizt

    Erhöhen Sie die "Prioritätstemperatur der Raumheizung", um den Betrieb der Reserveheizung bei einer höheren Außentemperatur zu aktivieren. Gehen [9.6.3]: Monteureinstellungen > Ausgleichen > Korrekturwert Zusatzheizung [5‑03] ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 242: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch

    Speicher vorzuheizen. Der Desinfektionsbetrieb wurde Stoppen Sie den Speicherbetrieb NICHT manuell gestoppt: [C.3] Betrieb > während der Desinfektion. Speicher wurde während der Desinfektion ausgeschaltet. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 243: Fehler Beseitigen Auf Grundlage Von Fehlercodes

    Wasserdurchfluss-Problem während Brauchwasseraufbereitung 7H-05 Wasserdurchfluss-Problem während Pumpenabfrage im Heizbetrieb 7H-06 Wasserdurchfluss-Problem während Kühlen/ Abtauen 80-01 Problem mit Wasserrücklauftemperatursensor 81-00 Sensorproblem Vorlauftemperatur 89-01 Wärmetauscher eingefroren (während Entfrosten) ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 244 OU: Fehler des Außengerät-Lüftermotors E8-00 OU: Überspannung Leistungsaufnahme E9-00 Fehler beim elektronisch geregelten Expansionsventil EA-00 OU: Problem Kühlen/Heizen-Umschaltung EC-00 Abnormales Ansteigen der Speichertemperatur EC-04 Speichervorwärmung ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 245 Fehlfunktion im Kommunikationssystem des Außengeräts P1-00 Ungleichgewicht offene Phase Stromversorgung P3-00 Abnormaler Gleichstrom P4-00 OU: Fehler Strahlungslamellen-Temperatursensor PJ-00 Nichtübereinstimmung Leistungseinstellung U0-00 OU: Kältemittelmangel U1-00 Fehlfunktion durch Umkehrphase/offene Phase ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 246 Gerät vorübergehend den Betrieb und an der Bedieneinheit wird der Fehler 7H-01 angezeigt. Nach einiger Zeit wird dieser Fehler automatisch zurückgesetzt und das Gerät nimmt den Betrieb wieder auf. Minimal erforderliche Durchflussmenge 12 l/min ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 247 Speicherdesinfektion erforderlich ist, nicht erreichen kann. INFORMATION Ein Fehler der Zusatzheizung hat Auswirkungen auf die Stromverbrauchsmessung und die Stromverbrauchskontrolle. INFORMATION Das Raumbedienmodul zeigt an, wie ein Fehlercode zurückgesetzt wird. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 248: Entsorgung

    Drucks im Kältemittelkreislauf zu einer Beschädigung des Verdichters oder zu Schäden am System führen. Beim Abpumpen wird das gesamte Kältemittel aus dem System in das Außengerät abgepumpt. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 249: So Starten Und Stoppen Sie Die Zwangskühlung

    4 Setzen Sie die DIP-Schalter SW5 und SW6 auf AUS. 5 Setzen Sie den DIP-Schalter SW2 auf KÜHLEN. 6 Bringen Sie die Abdeckung der Wartungsplatine wieder an. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 250: Um Die Zwangskühlung Zu Starten, Drücken Sie Den Zwangskühlung

    Achten Sie bei der Zwangskühlung darauf, dass die Wassertemperatur immer mehr als 5°C beträgt (siehe Temperaturanzeige des Innengeräts). Sie können dazu zum Beispiel alle Ventilatoren der Ventilator-Konvektor-Geräte einschalten. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 251: Technische Daten

    Technische Daten 16 Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). In diesem Kapitel 16.1 Rohrleitungsplan: Außengerät ............................... 251 16.2...

  • Seite 252: Rohrleitungsplan: Innengerät

    Zufuhr flüssiges Kältemittel (Kühlbetrieb; Verdampfer) Bördelanschluss Auslass gasförmiges Kältemittel (Kühlbetrieb; Verdampfer) Schnellkupplung Plattenwärmetauscher Lötanschluss Absperrventil für Service Magnetfilter/Schmutzabscheider Sicherheitsventil Entlüftung Ablassventil Durchflusssensor Ausdehnungsgefäß Reserveheizung Pumpe ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 253: Elektroschaltplan: Außengerät

    Farben: BLK: schwarz; RED: rot; BLU: blau; WHT: weiß; GRN: grün; YLW: gelb (3) Legende Stecker Kondensator Gleichrichterbrücke Stecker Stecker Stecker Sicherung T 6,3 A 250 V FU1, FU2 Sicherung T 3,15 A 250 V Sicherung T 30 A 250 V Stecker IPM* Intelligentes Stromversorgungsmodul ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 254 Feste Platte mit Anschlussleiste U, V, W Stecker V3, V4, V401 Varistor Stecker Anschlussleiste Elektronisches Expansionsventil Magnetventil (4-Wege-Ventil) Entstörfilter (Ferritkern) Entstörfilter * Optionales # Bauseitig zu liefern ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 255: Elektroschaltplan: Innengerät

     LAN adapter  LAN-Adapter  Domestic hot water tank  Brauchwasserspeicher  Remote user interface  Bedieneinheit verwendet als Raumthermostat  Ext. indoor thermistor  Externer Innentemperatur-Thermistor  Ext outdoor thermistor  Externer Außentemperatur- Thermistor ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 256 * Bedieneinheit verwendet als Raumthermostat – Platine A15P * Empfänger-Platine (drahtloses EIN/AUS-Thermostat) A20P * WLAN-Modul Flusssensor B1PR Kältemittel-Drucksensor B1PW Wasserdruckfühler BSK (A3P) Relais der Solar-Pumpenstation ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 257 Fühler der Reserveheizung am Wasseraustritt R2T (A2P) * Externer Fühler (Boden- oder Umgebungstemperatur) Fühler auf der Flüssigkeitsseite des Kältemittels Fühler am Wasserzufluss * Brauchwasserfühler * Externer Innen- oder Außentemperatur-Thermistor ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 258 Normaltarif-Netzanschluss für indoor unit Innengerät verwenden (2) Backup heater power supply (2) Stromversorgung für Reserveheizung Only for *** Nur für *** (3) User interface (3) Bedieneinheit ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 259 Only for demand PCB option Nur für die Option Platine zur Anforderungsverarbeitung Only for digital I/O PCB option Nur für die optionale digitale E/A- Platine ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 260 Only for heat pump convector Nur für Wärmepumpen-Konvektor Only for wired On/OFF thermostat Nur für verkabelten EIN/AUS- Thermostat Only for wireless On/OFF thermostat Nur für kabellosen EIN/AUS-Thermostat ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 261: Schaltplan

    X5M: 11-12 2-adrig Kommunikation Leistungsbegrenzung A8P: X801M: 3-5 Bedarfseingang 3 2-adrig Signal 2-adrig 2x0,75 Leistungsbegrenzung A13P: P1-P2 LAN-Adapter A8P: X801M: 4-5 Kommunikation Bedarfseingang 4 Signal 4D130334A ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...
  • Seite 262 16.5 Tabelle 1 – Maximal in einem Raum zulässige Kältemittelbefüllung: Innengerät 16.6 Tabelle 2 – Minimale Bodenfläche: Innengerät 16.7 Tabelle 3 – Minimale Fläche der Belüftungsöffnung für natürliche Belüftung: Innengerät ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 263: Esp-Kurve: Innengerät

    Beschädigung oder zu einer Fehlfunktion des Geräts führen. Siehe auch zulässiger Mindest- und Höchstwert des Wasserflussbereichs bei den technischen Daten. ▪ Die Wasserqualität muss der EU Richtlinie 98/83 EG entsprechen. ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 R W 4P629085-1 – 2020.08...

  • Seite 264: Glossar

    Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

  • Seite 265: Tabelle Bauseitiger Einstellungen

    1/11 Tabelle bauseitiger Einstellungen 0221 [8.7.5] = ..Anwendbare Geräte EHBX04EA6V EHVH04S18EJ6V EHBX08EA6V EHVH04S23EJ6V EHBX08EA9W EHVH08S18EJ6V EHBH04EA6V EHVH08S18EJ9W EHBH08EA6V EHVH08S23EJ6V EHBH08EA9W EHVH08S23EJ9W EHVX04S18EA3V EHVX04S18EJ3V EHVX04S18EA6V EHVX04S23EJ3V EHVX04S23EA3V EHVX04S18EJ6V EHVX04S23EA6V EHVX04S23EJ6V EHVX08S18EA6V EHVX08S18EJ6V EHVX08S18EA9W EHVX08S23EJ6V EHVX08S23EA6V EHVX08S18EJ9W EHVX08S23EA9W EHVX08S23EJ9W EHVX04S18EA6VG EHVH04SU18EA6V EHVX04S23EA6VG EHVH04SU23EA6V EHVX08S18EA6VG EHVH08SU18EA6V EHVX08S23EA6VG EHVH08SU23EA6V...
  • Seite 266 2/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Raum └─ Frostschutz 1.4.1 [2-06] Aktivierung 0: Deaktiviert 1: Aktiviert 1.4.2 [2-05] Raumtemperatur-Sollwert 4~16°C, Schritt: 1°C 12°C └─ Sollwertgrenzen 1.5.1 [3-07] Heizen Minimum 12~18°C, Schritt: 1°C 12°C 1.5.2...
  • Seite 267 3/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [0-04] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-07]~[9-08]°C, Schritt: 1°C beim Kühlen der VLT-Zusatzzone. 8°C [0-05] Vorlauftemperaturwert für niedrige Umgebungstemp. für witterungsabhängige [9-07]~[9-08]°C, Schritt: 1°C Kurve beim Kühlen der VLT-Zusatzzone.
  • Seite 268 4/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [6-00] Hysterese 2~40°C, Schritt: 1°C 25°C [6-08] Hysterese 2~20°C, Schritt: 1°C 10°C Sollwertmodus 0: Absolut 1: Witterungsgeführt └─ Witterungsgeführte Kurve [0-0B] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve 35~[6-0E]°C, Schritt: 1°C des Brauchwassers.
  • Seite 269 5/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [2-0D] Typ Wärmeübertrager 0: Fußbodenheizung 1: Ventilator-Konvektor 2: Heizkörper Sollwertmodus 0: Absolut 1: Witterungsgeführtes Heizen, Absolutes Kühlen 2: Witterungsgeführt Zeitprogramm 0: Nein 1: Ja [0-00] Vorlauftemperaturwert für hohe Umgebungstemp.
  • Seite 270 6/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert 9.6.5 [8-00] Mindest-Laufzeit-Timer 0~20 Min., Schritt: 1 Min. 1 Min. 9.6.6 [8-01] Maximaler Laufzeit-Timer 5~95 Min., Schritt: 5 Min. 30 Min. 9.6.7 [8-04] Zusätzlicher Timer 0~95 Min., Schritt: 5 Min.
  • Seite 271 7/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [0-01] Vorlauftemperaturwert für niedrige Umgebungstemp. für witterungsabhängige [9-05]~[9-06]°C, Schritt: 1°C Kurve beim Heizen der VLT-Zusatzzone. 50°C [0-02] Hohe Umgebungstemperatur für witterungsabhängige Kurve beim Heizen der VLT- 10~25°C, Schritt: 1°C Zusatzzone.
  • Seite 272 8/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [3-07] Minimal gewünschte Raumtemp. im Heizbetrieb? 12~18°C, Schritt: 1°C 12°C [3-08] Maximal gewünschte Raumtemp. im Kühlbetrieb? 25~35°C, Schritt: 1°C 35°C [3-09] Minimal gewünschte Raumtemp. im Kühlbetrieb? 15~25°C, Schritt: 1°C 15°C [4-00]...
  • Seite 273 9/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [6-0D] Gewünschter Sollwertmodus für die Brauchwasserbereitung? 0: Nur Warmhalten 1: Warmh.+Prog. 2: Nur Prog. [6-0E] Max. Temperatur-Sollwert? (*4) : 40~75°C, Schritt: 1°C 60°C [E-07]=0 (*4) : 40~80°C, Schritt: 1°C 80°C [E-07]=5...
  • Seite 274 10/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [C-05] Schaltsignal Thermoanforderung in der Hauptzone? 0: - 1: 1 Kontakt 2: 2 Kontakte [C-06] Schaltsignal Thermoanforderung in der Zusatzzone? 0: - 1: 1 Kontakt 2: 2 Kontakte [C-07]...
  • Seite 275 11/11 Monteureinstellungen im Widerspruch Tabelle bauseitiger Einstellungen zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [F-0B] Absperrventil bei Thermo AUS schließen? 0: Nein 1: Ja [F-0C] Absperrventil bei Kühlen schließen? 0: Nein 1: Ja [F-0D] Wie lautet die Pumpenbetriebsart? 0: Kontinuierlich 1: Abtastung 2: Anforderung...
  • Seite 276 4P629085-1 2020.08 Verantwortung für Energie und Umwelt...

Diese Anleitung auch für:

Altherma 3 r w erga06eav3 serieAltherma 3 r w erga08eav3 serieAltherma 3 r w ehbh04e serieAltherma 3 r w ehbh08e serieAltherma 3 r w ehbx04e serieAltherma 3 r w ehbx08e serie ... Alle anzeigen

Inhaltsverzeichnis
