Installationsanleitung

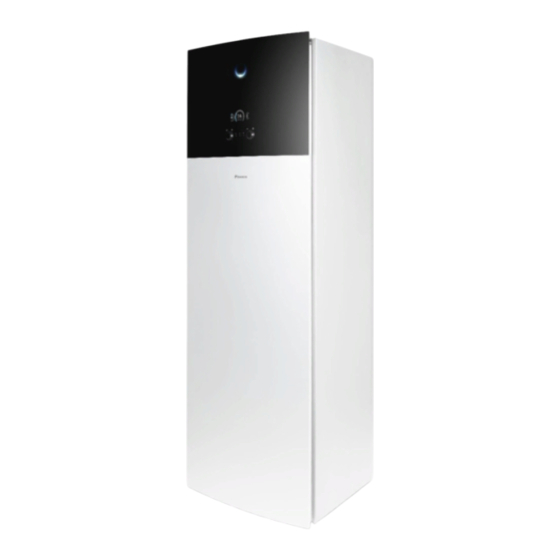

Daikin Altherma – Geteiltes Niedertemperaturgerät
EHVH04S18DA6V(G)
EHVH04S23DA6V(G)
EHVH08S18DA6V(G)
EHVH08S23DA6V(G)
EHVH08S18DA9W(G)
EHVH08S23DA9W(G)
EHVX04S18DA3V(G)
EHVX04S18DA6V(G)
EHVX04S23DA3V(G)
EHVX04S23DA6V(G)
EHVX08S18DA6V(G)
EHVX08S23DA6V(G)
Installationsanleitung
EHVX08S18DA9W(G)
Deutsch
Daikin Altherma – Geteiltes Niedertemperaturgerät
EHVX08S23DA9W(G)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin EHVH04S18DA6V
Inhaltszusammenfassung für Daikin EHVH04S18DA6V
- Seite 1 Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät EHVH04S18DA6V(G) EHVH04S23DA6V(G) EHVH08S18DA6V(G) EHVH08S23DA6V(G) EHVH08S18DA9W(G) EHVH08S23DA9W(G) EHVX04S18DA3V(G) EHVX04S18DA6V(G) EHVX04S23DA3V(G) EHVX04S23DA6V(G) EHVX08S18DA6V(G) EHVX08S23DA6V(G) Installationsanleitung EHVX08S18DA9W(G) Deutsch Daikin Altherma – Geteiltes Niedertemperaturgerät EHVX08S23DA9W(G)
- Seite 2 3P507286-3...
-
Seite 3: Inhaltsverzeichnis
So rufen Sie die am häufigsten verwendeten Befehle auf ................16 Konfigurationsassistent ............. 17 5.2.1 Konfigurationsassistent: Sprache ....... 17 5.2.2 Konfigurationsassistent: Uhrzeit und Datum....17 5.2.3 Konfigurationsassistent: System......... 17 5.2.4 Konfigurationsassistent: Reserveheizung....18 EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 4: Über Die Verpackung
WARNUNG Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler Das Gerät muss in einem Raum gelagert werden, in dem verfügbar sein. es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Die Original-Dokumentation ist auf Englisch verfasst. - Seite 5 WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin gemäß geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas- Vorschriften) ausgeführt werden. HINWEIS ▪ Rohre sind gegen physikalische Beschädigung zu schützen.
- Seite 6 1,5 m über der Oberkante der unteren Öffnung befinden. ▪ Belüftungsöffnungen nach außen werden NICHT als geeignete Belüftungsöffnungen angesehen (der Benutzer kann sie blockieren, wenn es kalt ist). Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12...
-
Seite 7: Vorbereiten Der Wasserleitungen
Geräte öffnen Stromversorgung für Außen- und Innengerät Stromversorgung für 2+GND 4.1.1 So öffnen Sie das Innengerät das Außengerät Stromversorgungs- und 1 Nehmen Sie die obere Platte ab. Verbindungskabel zum Innengerät EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 8: So Öffnen Sie Die Schaltkastenabdeckung Des Innengeräts
Fällen erforderlich: ▪ "4.1.3 So öffnen Sie den Schaltkasten des Innengeräts" auf Seite 9 ▪ "4.4.3 So schließen Sie den Ablaufschlauch an den Ablauf an" auf Seite 10 ▪ Wenn Zugang Hochspannungsschaltkasten benötigen 4× Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 9: So Öffnen Sie Den Schaltkasten Des Innengeräts
Installationsanleitung des Rohrbiegungssatzes zu 3 Schieben Innengerät vorgesehenen entnehmen. Aufstellungsort. 4 Passen Sie die Höhe der Stellfüße an, um Unebenheiten im Boden auszugleichen. Die maximal zulässige Abweichung beträgt 1°. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 10: Anschließen Der Wasserleitungen
"6.2.1 So prüfen Sie die 3× minimale Durchflussmenge" auf Seite 23. HINWEIS Ein Druckentlastungsventil (bauseitig zu liefern) mit einem Öffnungsdruck von maximal 10 bar muss am Anschluss für Kaltwassereinlass entsprechend geltenden Vorschriften installiert werden. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 11: So Befüllen Sie Den Wasserkreislauf
20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet. Anschließen der elektrischen Leitungen GEFAHR: STROMSCHLAGGEFAHR a Kältemittelgasrohr WARNUNG Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 12: So Schließen Sie Die Hauptstromversorgung An
Wärmepumpentarif-Netzanschluss zulässig ist, wenn dieser aktiv ist. INFORMATION Der Wärmepumpentarif-Netzanschlusskontakt ist mit den gleichen Anschlüssen verbunden (X5M/9+10) wie der Sicherheitsthermostat. An das System kann ENTWEDER Wärmepumpentarif-Netzanschluss ODER Sicherheitsthermostat angeschlossen werden. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 13: So Schließen Sie Die Stromversorgung Der Reserveheizung An
230 V AC Q1DI Werkseitig montiertes Kabel, das mit dem Reserveheizung- Schallschütz im Schaltkasten verbunden ist (K1M für *3V- Modelle; K5M für *6V- und *9W-Modelle) Bauseitig auszuführende Verkabelung (siehe Tabelle unten) EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 14: So Schließen Sie Das Absperrventil An
So schließen Sie den Ausgang EIN/AUS für Heizen/Kühlen an 1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/ Kühlen an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 15: So Schließen Sie Den Umschalter Zur Externen Wärmequelle An
Sicherheitsthermostat konfigurieren. Ohne Konfiguration ignoriert Innengerät Sicherheitsthermostatkontakt. INFORMATION Der Wärmepumpentarif-Netzanschlusskontakt ist mit den gleichen Anschlüssen verbunden (X5M/9+10) wie der Sicherheitsthermostat. An das System kann ENTWEDER Wärmepumpentarif-Netzanschluss ODER Sicherheitsthermostat angeschlossen werden. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 16: Abschließen Der Installation Des Innengeräts
Menüstruktur oder den Überblickeinstellungen vornehmen. 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. 2 Gehen Sie zu [9]: Monteureinstellungen. Ändern einer Übersichtseinstellung Beispiel: Ändern Sie [1‑01] von 15 in 20. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 17: Konfigurationsassistent
Reserveheizung den gesamten Heizbedarf übernehmen soll oder nicht. Code Beschreibung Notbetrieb [7.1] Nicht Sprache Wir empfehlen, Notbetrieb auf Automatisch zu setzen, wenn das zutreffend Haus über längere Zeit unbeaufsichtigt ist. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 18: Konfigurationsassistent: Reserveheizung
Zone mit der höchsten [6‑03]+[6‑04]. Wassertemperatur als Zusatzzone konfiguriert ist. Wenn das System nicht auf diese Art konfiguriert wird, könnte es zu Schäden am Heizverteilsystem kommen. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 19: Konfigurationsassistent: Hauptzone
[2.5] erhöhen. Wenn der Sollwert der Speichertemperatur auf über 50°C ▪ Eine Vorlauftemperatur-Modulation ermöglichen und eingestellt ist, empfiehlt Daikin, die zweite Stufe der die maximale Modulation [2.C] erhöhen. Reserveheizung NICHT zu deaktivieren, weil sich dies stark auf die erforderliche Zeit zum Erwärmen des Steuerung Brauchwasserspeichers auswirken würde. -
Seite 20: Konfigurationsassistent: Zusatzzone
Der Speicher wird erwärmt, bis die Speicher-Komforttemperatur Die witterungsgeführten Kurven werden durch zwei Sollwert erreicht wurde. Dabei handelt es sich um die höhere Soll- definiert: Temperatur bei einer programmierten Speicher-Komfort-Aktion. ▪ Sollwert (X1, Y2) Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 21: Menü "Einstellungen
▪ 1: 1 Kontakt: Der verwendete externe Raumthermostat kann eine Thermo-EIN/AUS-Bedingung senden. Es besteht keine Trennung zwischen Heiz- oder Kühlbedarf. ▪ 2: 2 Kontakte: Der verwendete externe Raumthermostat kann eine separate Heizen/Kühlen-Thermo-EIN/AUS- Bedingung senden. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 22: Menüstruktur: Übersicht Über Die Monteureinstellungen
Die Einstellungen für das Solar-Kit werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Abhängig von den gewählten Monteureinstellungen und Gerätetyp sind Einstellungen sichtbar/ ausgeblendet. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 23: Inbetriebnahme
So führen Sie eine Entlüftung durch Der Brauchwasserspeicher ist vollständig aufgefüllt. Bedingungen: Stellen Sie sicher, dass alle Bedienvorgänge deaktiviert sind. Rufen Sie das Betrieb-Menü auf und deaktivieren Sie die Bedienung Raum, Raumheizung/-kühlung und Speicher. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 24: So Führen Sie Einen Betriebstestlauf Durch
1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". — Siehe "So ändern Sie die Zugriffserlaubnisstufe" auf Seite 16. 2 Gehen Sie zu [A.2]: Inbetriebnahme > Test Aktor. 3 Wählen Sie einen Test aus der Liste aus. Beispiel: Pumpe. Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 25: Übergabe An Den Benutzer
Systems sowie die Vorgehensweise bei Auftreten von Problemen. ▪ Zeigen Benutzer, welche Aufgaben Zusammenhang mit der Wartung des Geräts auszuführen hat. ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie in der Betriebsanleitung beschrieben. EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... -
Seite 26: Technische Daten
8 Technische Daten Technische Daten Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). Der vollständige Satz der jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich). Rohrleitungsplan: Innengerät B1PW B2PR 3D111411... -
Seite 27: Elektroschaltplan: Innengerät
On/OFF thermostat (wireless) EIN/AUS-Thermostat (drahtlos) Thermoschutz Reserveheizung Ext. thermistor Externer Fühler # Sicherheitsthermostat Heat pump convector Wärmepumpen-Konvektor Q*DI # Fehlerstrom-Schutzschalter R1H (A2P) * Feuchtigkeitsfühler R1T (A1P ) Wärmetauscherfühler am Wasseraustritt EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... - Seite 28 Only for wired On/OFF Nur für verkabelten EIN/AUS- EKRUDAS verwendet als Raumthermostat thermostat Thermostat (EKRUDAS) Only for wireless On/OFF Nur für kabellosen EIN/AUS- (5) Ext. thermistor (5) Externer Fühler thermostat Thermostat Schaltkasten Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12...
-
Seite 29: Schaltplan
2-adrig Leistungsbegrenzung A8P: X801M: 4-5 Bedarfseingang 4 Signal 2-adrig Nur für EKRUDAS 2 x 0,75 X5M: 11-12 A14P: P1-P2 Bedieneinheit Kommunikation 2-adrig 2 x 0,75 A13P: P1-P2 LAN-Adapter Kommunikation 4D109881A EHVH/X04+08S18+23DA Installationsanleitung Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12... - Seite 30 =12,5 m beträgt, room berücksichtigen Sie den Wert, der "A =12 m " room entspricht. Tabelle 2 – Minimale Bodenfläche: Innengerät (kg) Minimale Bodenfläche (m²) H=600 mm 1,84 28,81 1,86 29,44 Installationsanleitung EHVH/X04+08S18+23DA Daikin Altherma – Geteiltes Niedertemperaturgerät 4P495244-1B – 2017.12...
