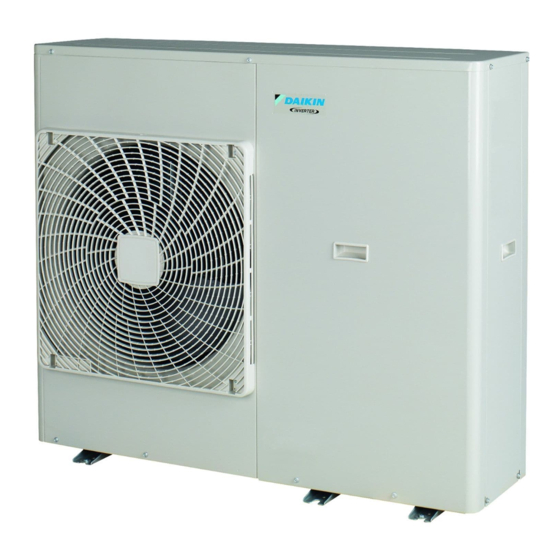

Daikin EWAQ006BAVP Installations Anleitung
Kompakte luftgekühlte kaltwassererzeuger und
kompakte luft-wasser-wärmepumpen
Vorschau ausblenden
Andere Handbücher für EWAQ006BAVP:
- Referenzhandbuch für den monteur (100 Seiten) ,
- Referenzhandbuch (24 Seiten) ,
- Referenzhandbuch für den monteur (100 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin EWAQ006BAVP
Inhaltszusammenfassung für Daikin EWAQ006BAVP
- Seite 1 Installationsanleitung Kompakte luftgekühlte Kaltwassererzeuger und kompakte Luft-Wasser-Wärmepumpen EWAQ006BAVP EWAQ008BAVP Installationsanleitung EWYQ006BAVP Kompakte luftgekühlte Kaltwassererzeuger und kompakte Luft- Deutsch EWYQ008BAVP Wasser-Wärmepumpen...
- Seite 2 (mm) † A, B, C — ≥100 ≥250 ≥400 ≥100 ≥150 ≥400 ≥150 A, B, C, E — ≥150 ≥250 ≥150 ≥1000 ≤500 — ≥500 ≥150 — D, E ≥500 ≥1000 ≤500 ≥150 B, D <H ≥250 ≥400 ≥500 ≥150 ≤500 B, D, E <H...
- Seite 3 3P469107-2A...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 8 Technische Daten Inhaltsverzeichnis Rohrleitungsplan: Außengerät............ 21 Elektroschaltplan: Außengerät ........... 22 1 Über die Dokumentation Über die Dokumentation Informationen zu diesem Dokument.......... 2 Über die Verpackung Außengerät................Informationen zu diesem 2.1.1 So entfernen Sie das Zubehör vom Außengerät ..Dokument 3 Vorbereitung Zielgruppe... -
Seite 5: Über Die Verpackung
Ergänzungshandbuch für optionale Ausstattung Installationshandbuch für das Außengerät Neueste Ausgaben der mitgelieferten Dokumentation können auf der Bedienungsanleitung regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler Installationsanleitung für Bodenwannenheizung verfügbar sein. EKBPH140L7 Anleitung für den Ventilsatz EKMBHBP1 Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dichtungsring für Absperrventil... -
Seite 6: Vorbereiten Der Wasserleitungen
3 Vorbereitung INFORMATION Vorbereiten der Elektroinstallation Wenn Absperrventile am Gerät installiert sind, lassen Sie mindestens 400 mm an der Lufteinlassseite frei. Wenn 3.3.1 Übersicht über die elektrischen KEINE Absperrventile am Gerät installiert sind, lassen Sie Anschlüsse für externe und interne mindestens 250 mm frei. -
Seite 7: Installation
4 Installation Installation Geräte öffnen 6× M12 4.1.1 So öffnen Sie das Außengerät GEFAHR: STROMSCHLAGGEFAHR GEFAHR: VERBRENNUNGSGEFAHR 1× (mm) Achten Sie darauf, dass Sie nicht die Abflusslöcher bedecken. INFORMATION Die empfohlene Höhe des oberen hervorstehenden Teils der Schrauben beträgt 20 mm. 2×... -
Seite 8: So Vermeiden Sie Ein Kippen Des Außengeräts
4 Installation 3 Fügen Sie ein Gummituch (bauseitig zu liefern) zwischen den HINWEIS Kabeln und dem Außengerät ein, um eine Beschädigung des Wenn das Gerät in einer kalten Klimazone installiert wird, Lacks durch das Kabel zu vermeiden. ergreifen Sie die erforderlichen Maßnahmen, damit das 4 Befestigen Sie die Kabelenden. -
Seite 9: So Schützen Sie Den Wasserkreislauf Vor Dem Einfrieren
4 Installation 4.3.2 So schützen Sie den Wasserkreislauf vor HINWEIS dem Einfrieren Glykol absorbiert Wasser aus seiner Umgebung. Fügen Sie daher KEIN Glykol hinzu, das Luft ausgesetzt war. Wenn Außentemperaturen unter Null zu erwarten sind, setzen Sie Wenn Sie den Glykolbehälter nicht mit der Kappe dem Wasserkreislauf Glykol zu. -
Seite 10: So Isolieren Sie Die Wasserleitungen
4 Installation Schützen Sie in der kalten Jahreszeit die Wasserleitungen und die Absperrventile Einfrieren, indem Wärmeband hinzufügen (bauseitig zu liefern). Wenn die Außentemperatur unter – 20°C fallen kann und kein Wärmeband verwendet wurde, wird empfohlen, die Absperrventile innen zu installieren. Anschließen der elektrischen Leitungen GEFAHR: STROMSCHLAGGEFAHR... -
Seite 11: So Schließen Sie Die Hauptstromversorgung An
4 Installation Draht INFORMATION Hülse Mutter Details zum Anschließen der Bedieneinheit an den Rahmen Steuerungskasten finden Sie im Referenzhandbuch für Schlauchleitung den Monteur oder in der Installationsanleitung des 3 Verlegen Sie die Kabel innerhalb des Geräts wie folgt: Steuerungskastens. Aktion Schließen Sie das Kabel der Bedieneinheit an das Außengerät an. -
Seite 12: So Schließen Sie Das Absperrventil An
5 Erweiterte-Funktion 4C Von oben 4D Von oben Mitte INFORMATION Standardmäßig muss Absperrventil Außengerät angeschlossen werden. Wenn jedoch der Steuerungskasten EKCB07CAV3 im System vorhanden ist, können Sie es auch an den Steuerungskasten anschließen. Schließen Sie hierzu die Klemmen X3M/1+2 Außengeräts Klemmen X8M/6+7 Steuerungskastens an und schließen Sie dann das... -
Seite 13: So Rufen Sie Die Am Häufigsten Verwendeten Befehle Auf
5 Erweiterte-Funktion Zugriff auf die Einstellungen – Legende für Tabellen Übersicht Einstellungen gibt zwei verschiedene Möglichkeiten, Monteureinstellungen zuzugreifen. Jedoch sind NICHT alle Einstellungen über beide Möglichkeiten verfügbar. In diesem Fall ist dies durch die entsprechenden Tabellenspalten in diesem Kapitel durch “Nicht zutreffend” angegeben. Bestät. -
Seite 14: Schnellstart-Assistent: Standard
5 Erweiterte-Funktion Steuerkasten EKCB07CAV3 5.2.2 Schnellstart-Assistent: Standard Code Beschreibung Raumheizungs-/-kühlungseinstellungen [A.2.2.E.1] [E‑03] Stufen Reserveheizung: Code Beschreibung ▪ 0 (Standardwert) [A.2.1.7] [C-07] Temperaturregelung des Geräts: ▪ 1 ▪ 0 (VLT-Steuerung): Der Betrieb des ▪ 2 Geräts wird abhängig Vorlauftemperatur geregelt. [A.2.2.E.2] [5-0D] Reserveh.-Typ: ▪... -
Seite 15: Schnellstart-Assistent: Kapazitäten (Stromverbrauchsmessung)
5 Erweiterte-Funktion Code Beschreibung 5.2.5 Regelung der Raumheizung/-kühlung [A.2.2.F.2] [C-09] Alarmausgang Vorlauftemperatur: Haupt-Zone ▪ 0 (Schliesser): Der Alarmausgang Code Beschreibung wird aktiviert, wenn ein Alarm auftritt. [A.3.1.1.1] Nicht Sollwertmodus: ▪ 1 (Öffner): Der Alarmausgang wird zutreffend NICHT aktiviert, wenn ein Alarm ▪... -
Seite 16: Kontakt/Helpdesk-Nr
5 Erweiterte-Funktion Vorlauftemperatur: Modulation Vorlauftemperatur: Typ Wärmeübertrager Code Beschreibung Code Beschreibung [A.3.1.1.5] [8-05] Modulation der Vorlauftemperatur: [A.3.1.1.7] [9-0B] Reaktionszeit des Systems: ▪ 0 (Nein): Deaktiviert ▪ 0: Schnell. Beispiel: Geringere Wassermenge Ventilator- ▪ 1 (Ja): Aktiviert. Konvektoren. Vorlauftemperatur wird abhängig vom Unterschied zwischen Soll- und ▪... -
Seite 17: Menüstruktur: Übersicht Über Die Monteureinstellungen
5 Erweiterte-Funktion Menüstruktur: Übersicht über die Monteureinstellungen Monteureinstellungen Sprache Systemlayout [A.2] Systemlayout Betriebsmodus Standard Wärmequellen [A.2.1] Standard Optionen Systembetrieb Gerätetyp Kapazitäten Inbetriebnahme Verdichtertyp Layout bestätigen Übersicht Einstellungen Softwaretyp (innen) Steuertyp Pumpenbetriebsart Stromsparen möglich Schnittstellenpos. Glykol vorhanden Optionen [A.2.2] Externer Fühler Reglerbox [A.2.2.E] Reglerbox... -
Seite 18: Inbetriebnahme
6 Inbetriebnahme Druckentlastungsventil entweicht Inbetriebnahme geöffneten Zustand Wasser. Die minimale Wassermenge ist unter allen Bedingungen HINWEIS gewährleistet. Siehe “So überprüfen Betreiben Sie das Gerät NIEMALS ohne Thermistoren Wasservolumen” unter "3.2 Vorbereiten und/oder Drucksensoren/-schalter. Die Missachtung dieses Wasserleitungen" auf Seite 6. Hinweises kann zu einem Brand des Verdichters führen. Wenn Glykol zum System hinzugefügt wurde, überprüfen Sie die korrekte Glykolkonzentration und überprüfen Sie, Checkliste vor der Inbetriebnahme... -
Seite 19: So Führen Sie Einen Testlauf Durch
6 Inbetriebnahme HINWEIS 6.2.3 So führen Sie einen Aktor-Testlauf durch Das Außengerät ist mit einem manuellen Entlüftungsventil Voraussetzung: Stellen Sie sicher, dass die Vorlauftemperatur- ausgestattet. Das Entlüftungsverfahren erfordert manuelle Startseite und die Raumtemperatur-Startseite ausgeschaltet sind. Eingriffe. 1 Setzen Sie die Zugriffserlaubnisstufe auf “Monteur”. Siehe "So setzen Sie die Zugriffserlaubnisstufe auf “Monteur”" ... -
Seite 20: Übergabe An Den Benutzer
7 Übergabe an den Benutzer 2 Drücken Sie länger als 5 Sekunden. HINWEIS 3 Wählen Sie eine Funktion aus und drücken Sie dann eine Estrich-Austrocknung mittels Unterbodenheizung durchzuführen, muss “Frostschutz 4 Wählen Sie Sperren oder Entsperren und drücken Sie dann Raum” deaktiviert werden ([2‑06]=0). Standardmäßig ist So aktivieren bzw. -
Seite 21: Technische Daten
8 Technische Daten Technische Daten Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). Der vollständige Satz der jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich). Rohrleitungsplan: Außengerät t > p<... -
Seite 22: Elektroschaltplan: Außengerät
8 Technische Daten Elektroschaltplan: Außengerät Siehe den mit dem Gerät mitgelieferten internen Schaltplan (Innenseite der Abdeckung des Schaltkastens des Außengeräts). Nachfolgend sind die verwendeten Abkürzungen aufgeführt: Außengerät: Verdichtermodul Symbole: Beschriftung: Strom führend Neutral Platine (Haupt) Bauseitige Verkabelung Platine Anschlussleiste BS1~BS4 (A2P) Druckschalter Anschluss C1~C3 (A1P) - Seite 23 8 Technische Daten Englisch Übersetzung Englisch Übersetzung Mehrere Benutzerschnittstellen-Platine Verkabelungsmöglichkeiten Empfänger-Platine (drahtloses Option EIN/AUS-Thermostat) Relais für Heizen Modellabhängige Verkabelung Relais für Kühlen Schaltkasten # Absperrventil Platine Ventil-Kit (4) Legend (4) Legende R1H (A3P) Feuchtigkeitsfühler Hauptplatine PC (A7P) Starkstromleitung Stromkreis-Platine Q*DI # Fehlerstrom-Schutzschalter # Absperrventil R1T (A3P)
- Seite 24 8 Technische Daten Bauseitig zu liefern Steuerungskasten-Option: Optionskasten Englisch Übersetzung (1) Connection diagram (1) Anschlussdiagramm Control box Steuerungskasten Option box Optionskasten Indoor Innen Alarm output Alarmausgang Space C/H On/OFF output Ausgang für Raumkühlung/- heizung EIN/AUS Max. voltage Maximal Spannung Max. load Maximale Belastung Min.
-
Seite 25: Schaltplan
8 Technische Daten Schaltplan Hinweise: Typische Konfiguration - Bei Signalkabel: Mindestabstand von Stromkabeln > 5 cm einhalten - Verfügbare Heizgeräte: siehe Kombinationstabelle Standardteil 2-Niederspannungsleitungen Minichiller-Gerät Stromversorgung Standard: 4 Niederspannungsleitungen Steuerungs- kasten Optional: 4 Hochspannungsleitungen 3-adrig Stromversorgung des Geräts: 230 V + Erdungsleitung Optionales Teil X1M: L-N-Erde Nur für *WYQ*... - Seite 28 4P478610-1 2017.02...
