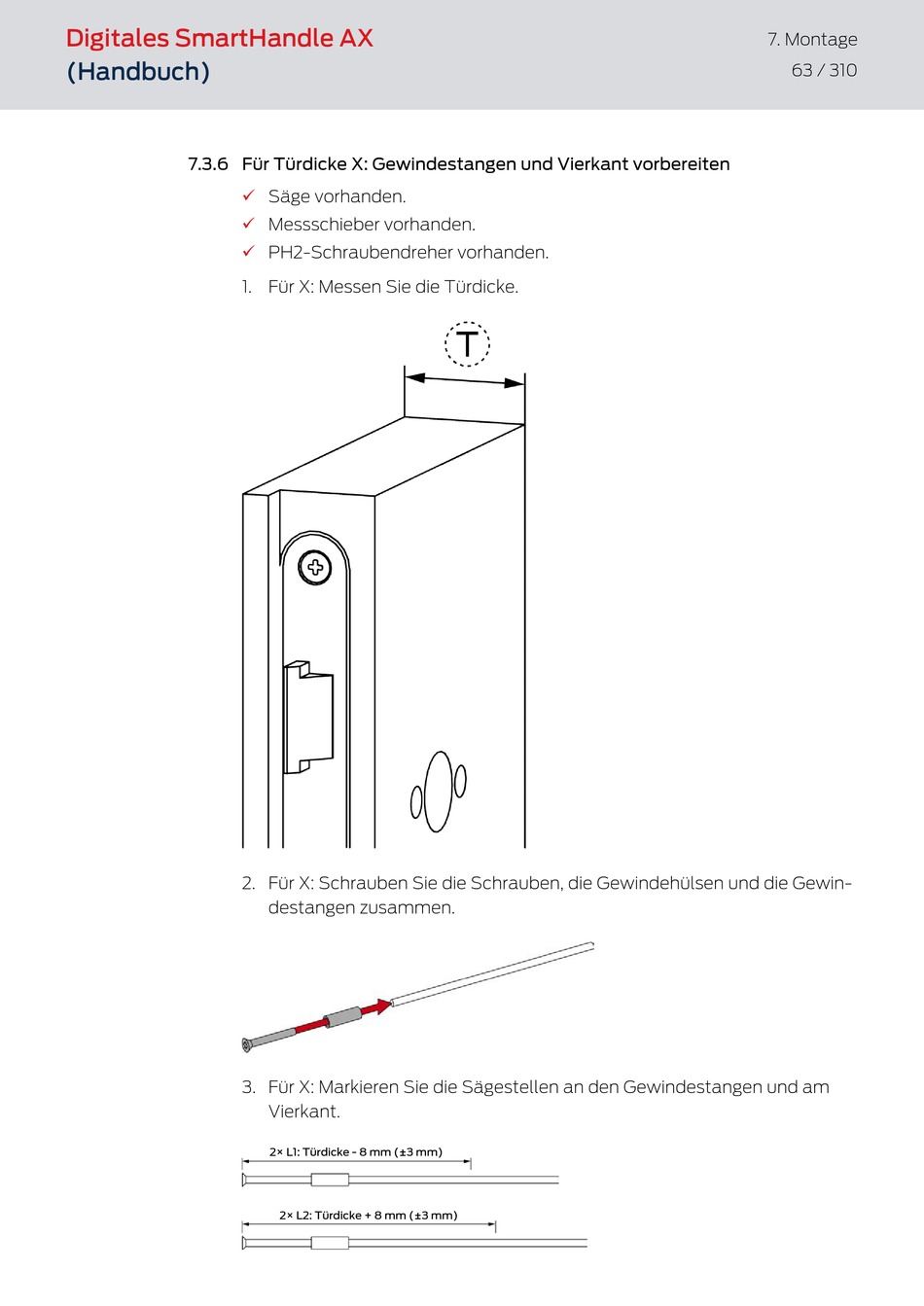

7.3.6 Für Türdicke X: Gewindestangen und Vierkant vorbereiten
ü Säge vorhanden.
ü Messschieber vorhanden.
PH2-Schraubendreher vorhanden.
ü
1. Für X: Messen Sie die Türdicke.
2. Für X: Schrauben Sie die Schrauben, die Gewindehülsen und die Gewin-
destangen zusammen.
3. Für X: Markieren Sie die Sägestellen an den Gewindestangen und am
Vierkant.
2× L1: Türdicke - 8 mm (±3 mm)
2× L2: Türdicke + 8 mm (±3 mm)
