Digitales SmartHandle AX

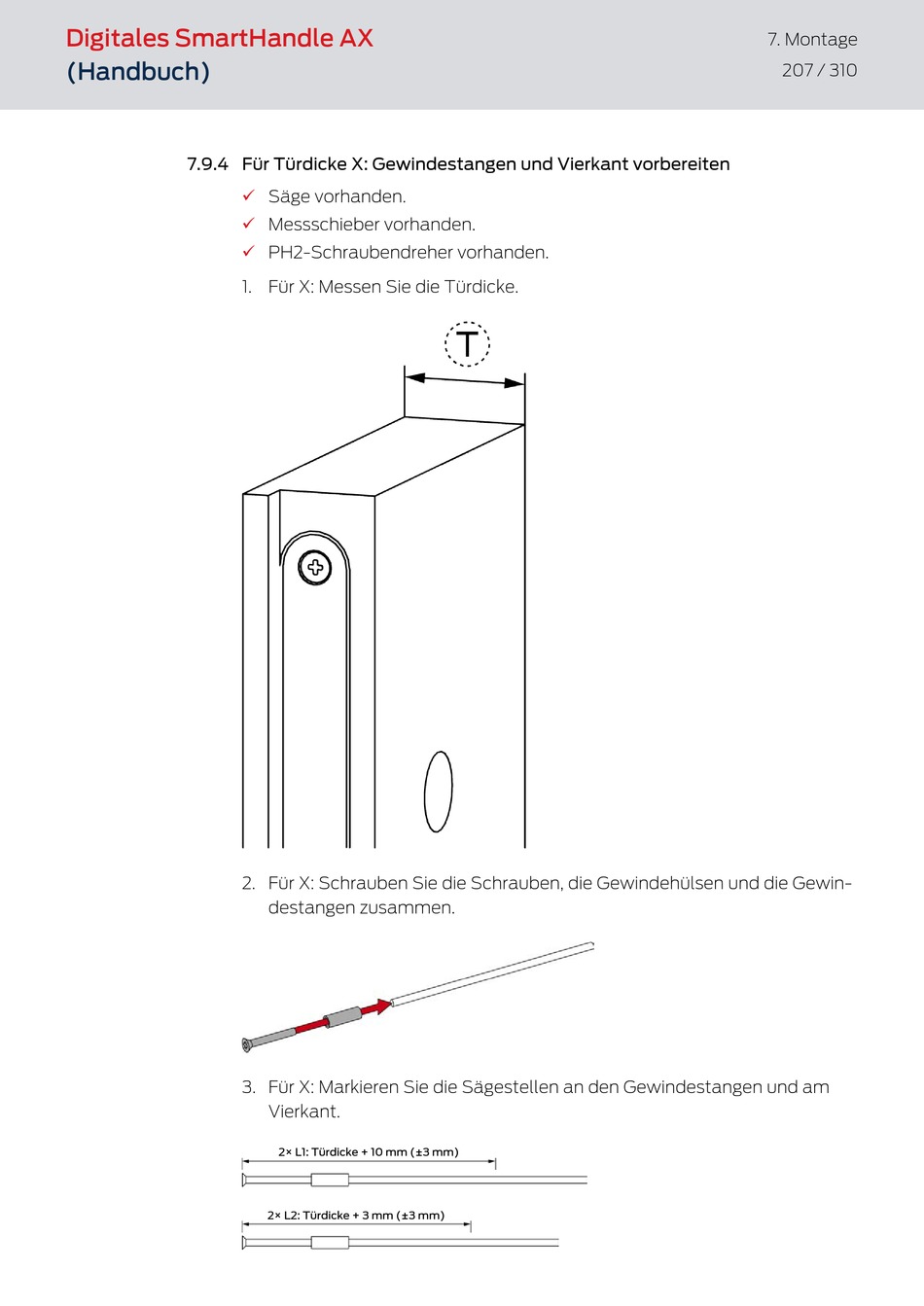

7.9.4 Für Türdicke X: Gewindestangen und Vierkant vorbereiten

Säge vorhanden.

Messschieber vorhanden.

PH2-Schraubendreher vorhanden.

1. Für X: Messen Sie die Türdicke.

2. Für X: Schrauben Sie die Schrauben, die Gewindehülsen und die Gewin-

destangen zusammen.

3. Für X: Markieren Sie die Sägestellen an den Gewindestangen und am

2× L1: Türdicke + 10 mm (±3 mm)

2× L2: Türdicke + 3 mm (±3 mm)
