16.7 Variante F1 (Französisches 195-mm-Schild)

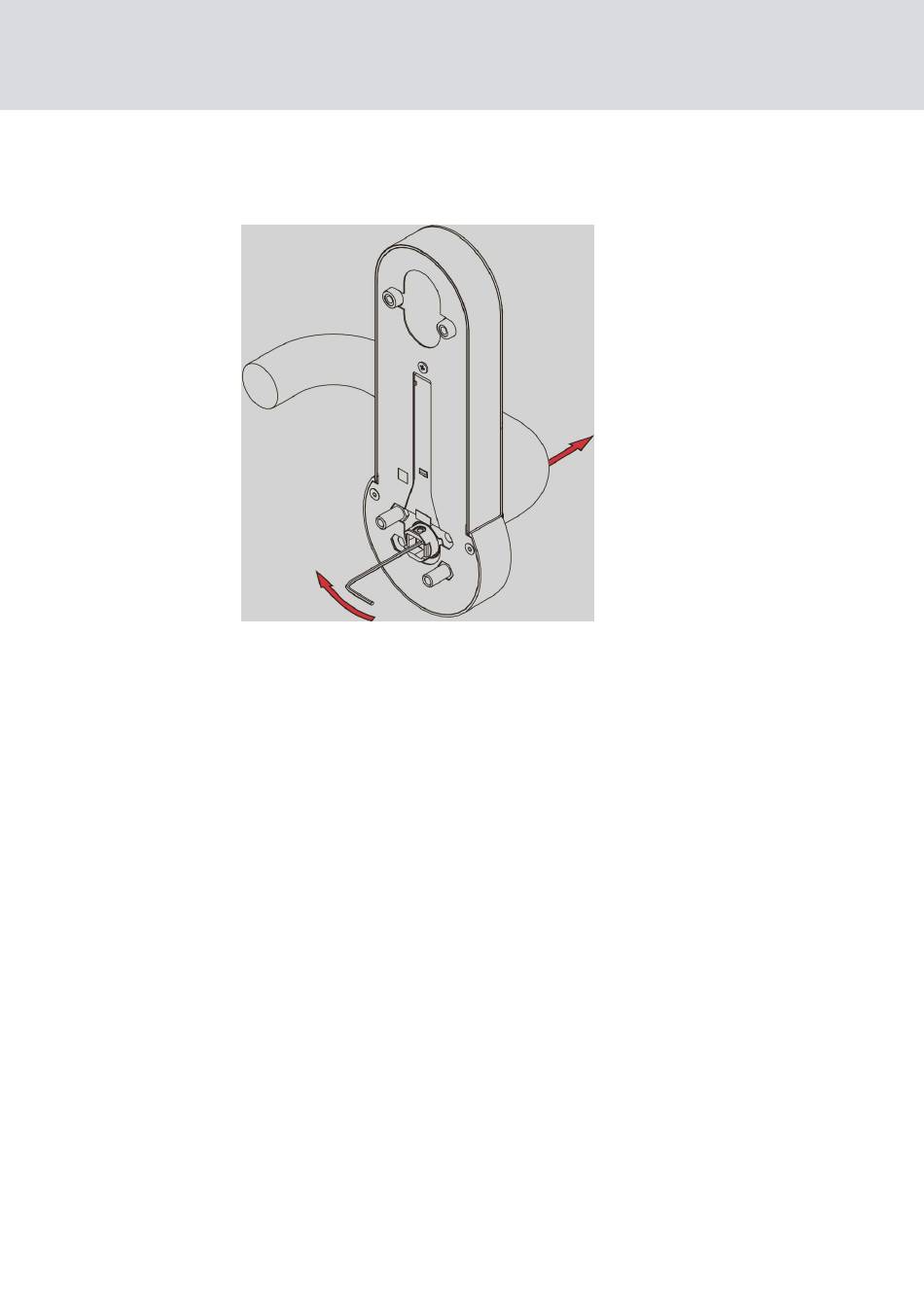

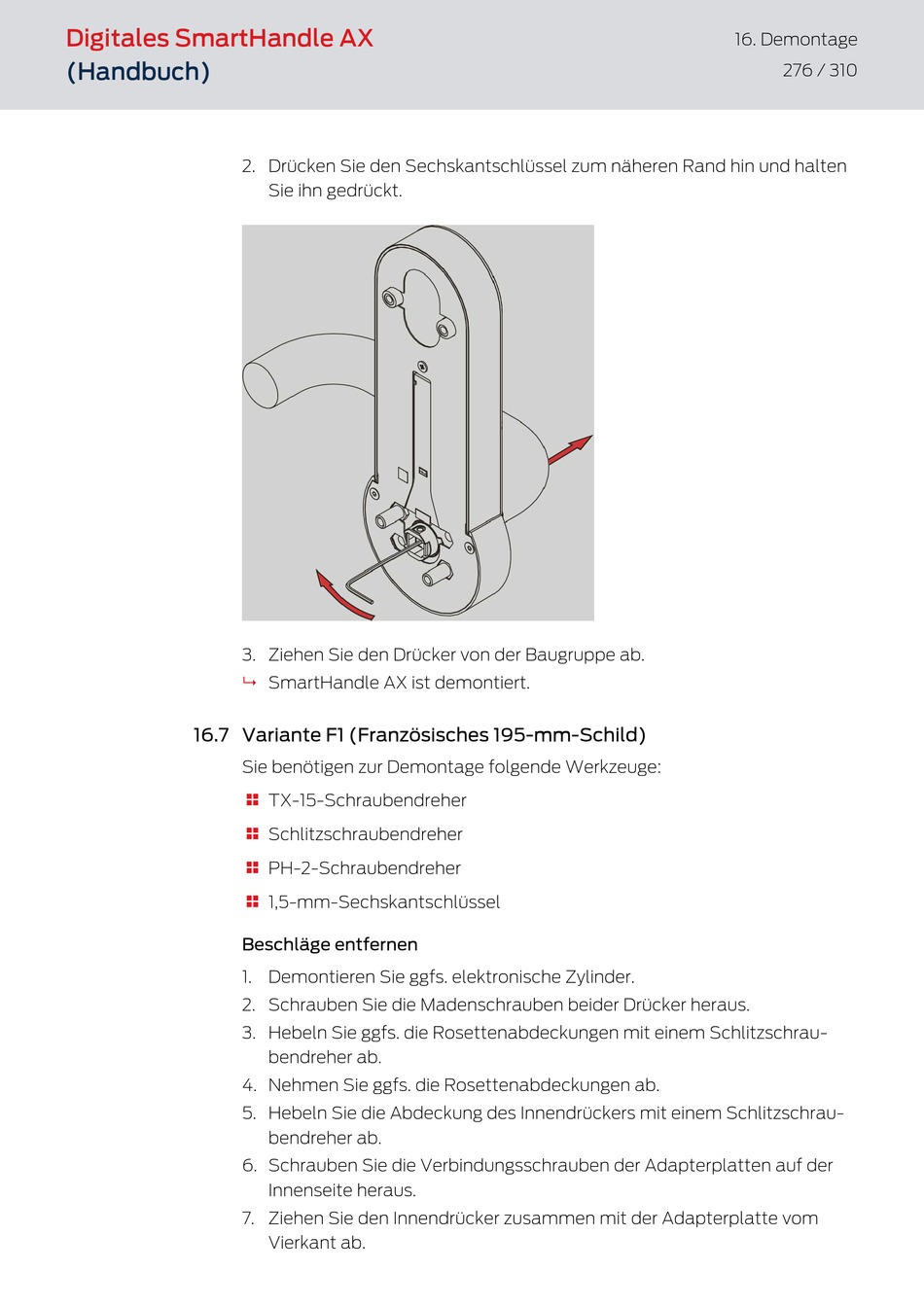

2. Drücken Sie den Sechskantschlüssel zum näheren Rand hin und halten
Sie ihn gedrückt.
3. Ziehen Sie den Drücker von der Baugruppe ab.
SmartHandle AX ist demontiert.
9
Sie benötigen zur Demontage folgende Werkzeuge:
TX-15-Schraubendreher

Schlitzschraubendreher

PH-2-Schraubendreher

1,5-mm-Sechskantschlüssel

Beschläge entfernen
1. Demontieren Sie ggfs. elektronische Zylinder.
2. Schrauben Sie die Madenschrauben beider Drücker heraus.
3. Hebeln Sie ggfs. die Rosettenabdeckungen mit einem Schlitzschrau-
bendreher ab.
4. Nehmen Sie ggfs. die Rosettenabdeckungen ab.
5. Hebeln Sie die Abdeckung des Innendrückers mit einem Schlitzschrau-
bendreher ab.
6. Schrauben Sie die Verbindungsschrauben der Adapterplatten auf der
Innenseite heraus.
7. Ziehen Sie den Innendrücker zusammen mit der Adapterplatte vom
Vierkant ab.
