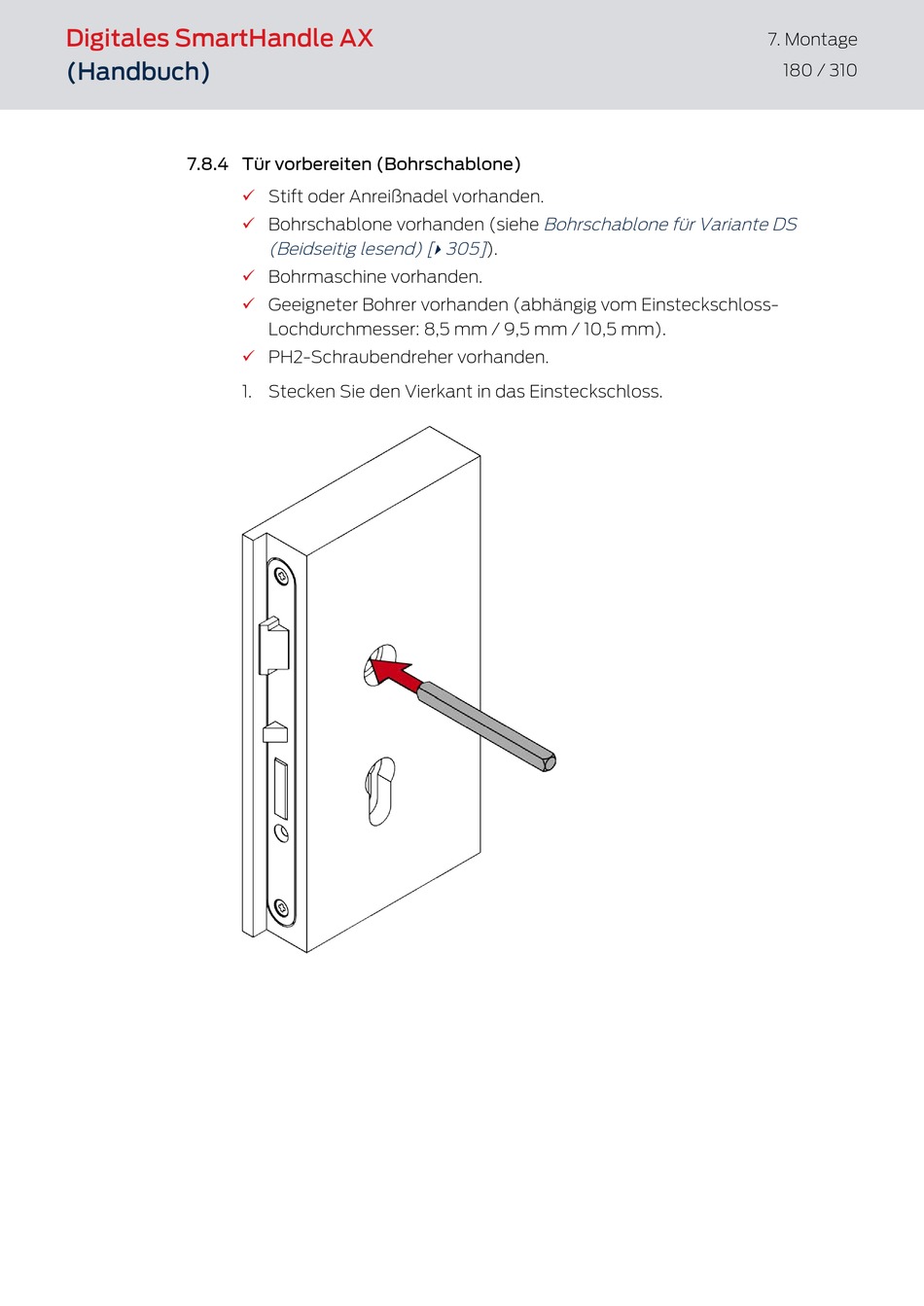

7.8.4 Tür vorbereiten (Bohrschablone)
ü Stift oder Anreißnadel vorhanden.
ü Bohrschablone vorhanden (siehe
(Beidseitig lesend) [
ü Bohrmaschine vorhanden.
Geeigneter Bohrer vorhanden (abhängig vom Einsteckschloss-
ü
Lochdurchmesser: 8,5 mm / 9,5 mm / 10,5 mm).
PH2-Schraubendreher vorhanden.
ü
1. Stecken Sie den Vierkant in das Einsteckschloss.
Bohrschablone für Variante DS
305]
).
}
