Simons Voss Technologies Digitales SmartHandle AX Handbuch Seite 31

Digitales SmartHandle AX
(Handbuch)
Ø Befestigungslöcher
5,5 mm - 6,3 mm
6,4 mm - 7,3 mm
7,4 mm - 8,7 mm
≥ 8,8 mm

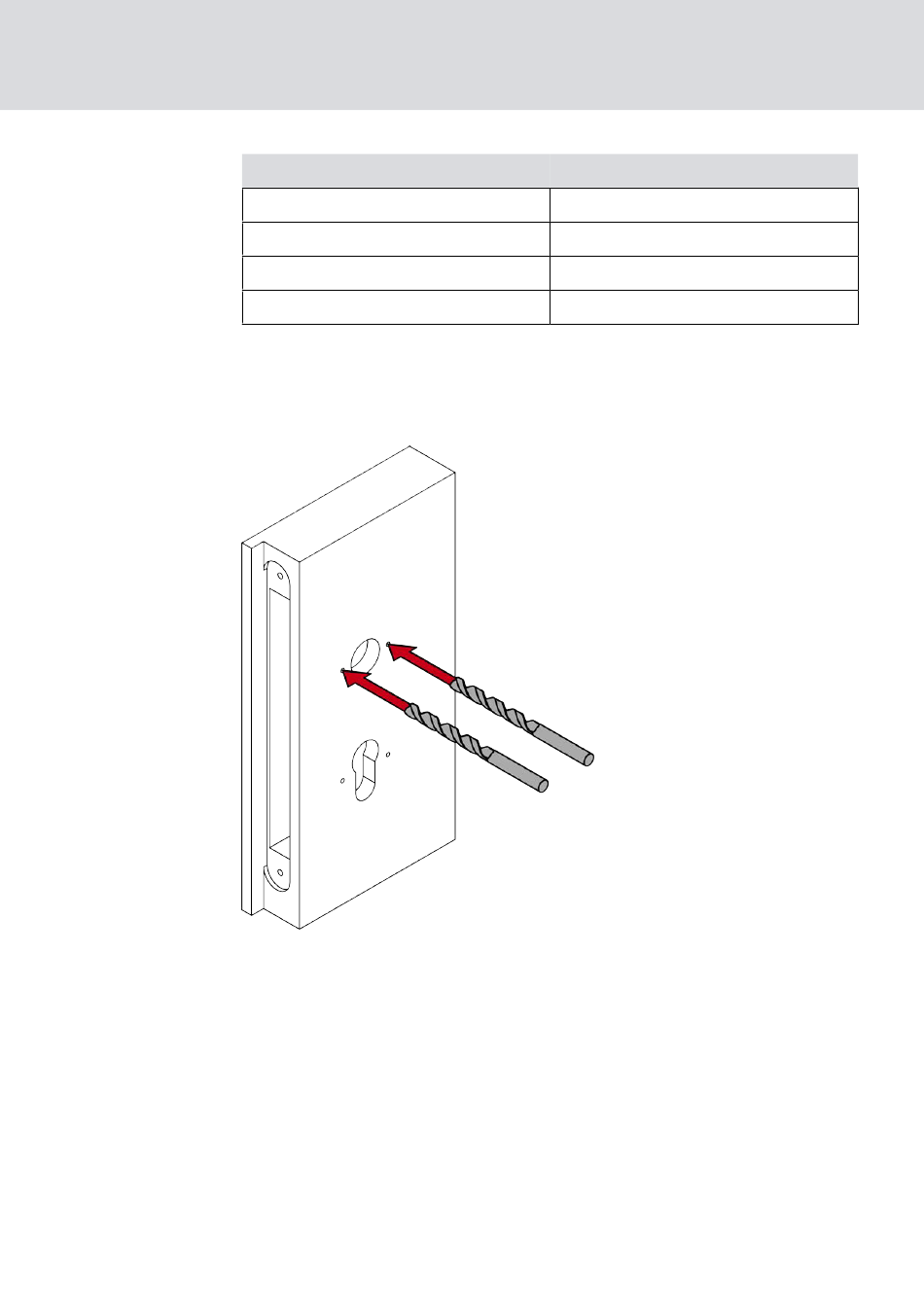

9. Bestimmen Sie mit dem gemessenen Durchmesser den benötigten
Bohrer.
10. Bohren Sie die benötigten Löcher.
Benötigter Bohrer
8,5 mm
8,5 mm
9,5 mm
10,5 mm
7. Montage
31 / 310
