Simons Voss Technologies Digitales SmartHandle AX Handbuch Seite 271

Digitales SmartHandle AX
(Handbuch)
16.4.2 CISA

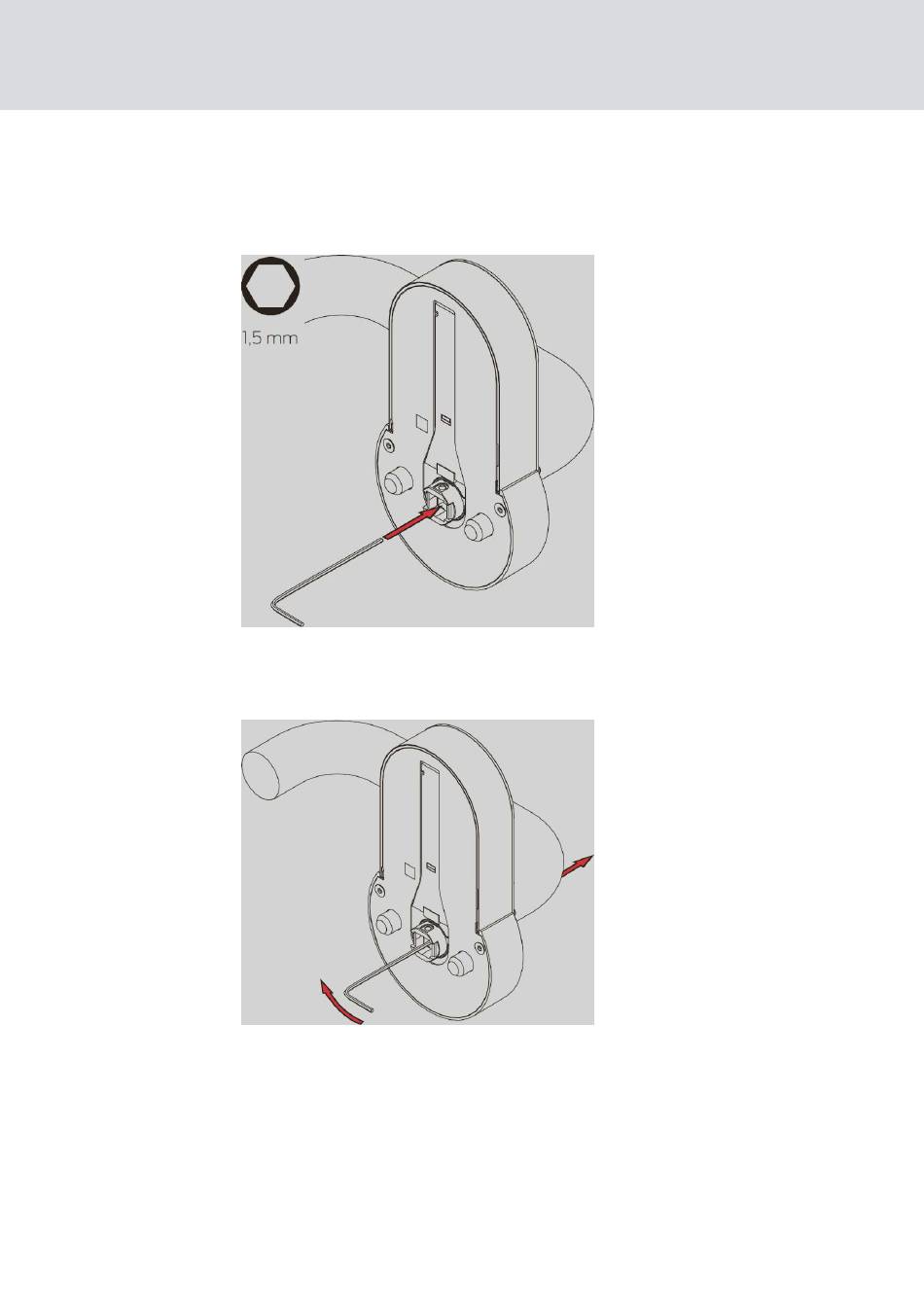

Drücker von Baugruppe entfernen
1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehen Loch in
der Vierkantaufnahme.
2. Drücken Sie den Sechskantschlüssel zum näheren Rand hin und halten
Sie ihn gedrückt.
3. Ziehen Sie den Drücker von der Baugruppe ab.
9 SmartHandle AX ist demontiert.
1. Demontieren Sie die Panikstange wie in der Dokumentation des Her-
stellers bis auf die Aufnahmeplatte.
16. Demontage
271 / 310
