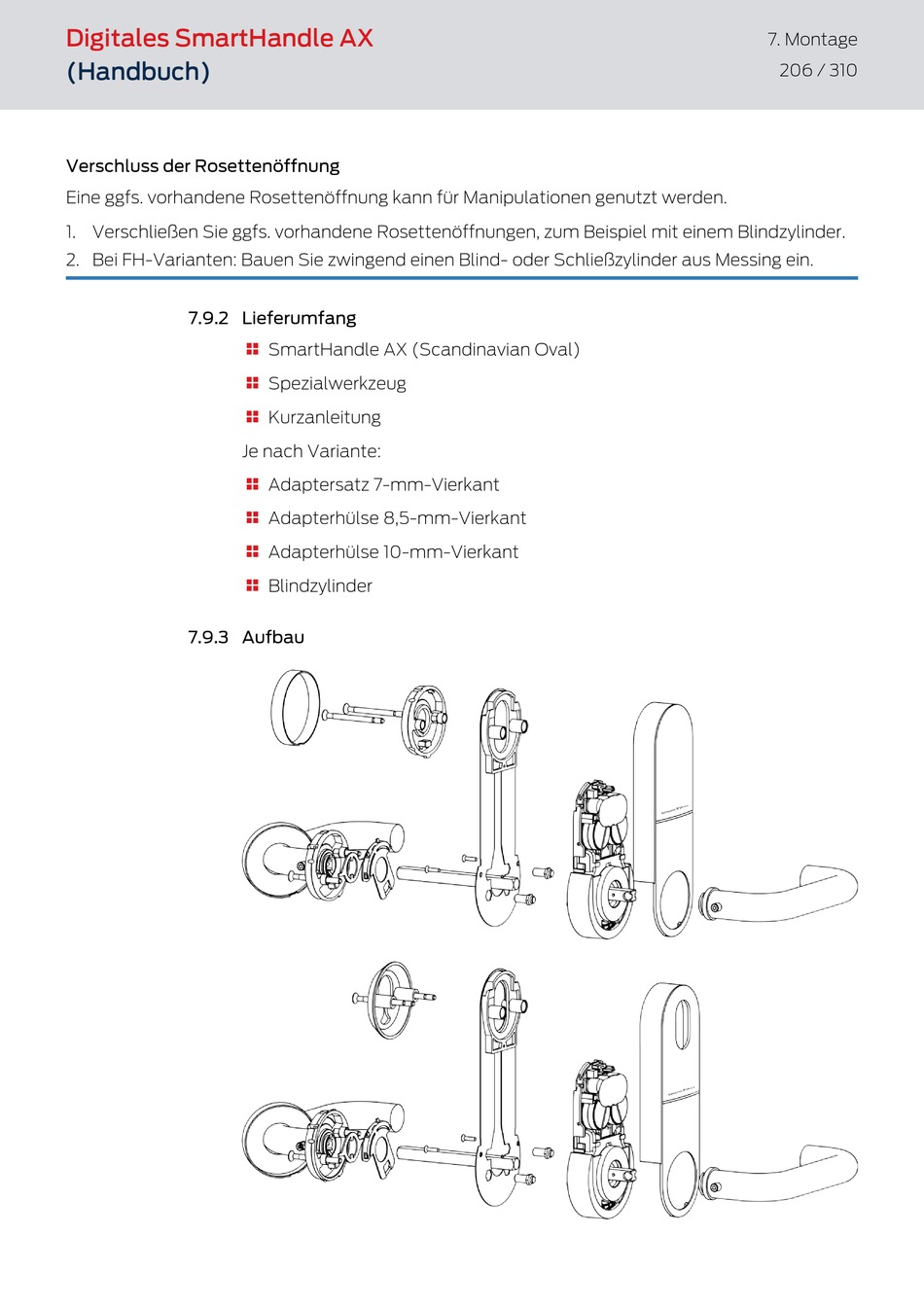

Simons Voss Technologies Digitales SmartHandle AX Handbuch Seite 206

Digitales SmartHandle AX
(Handbuch)
Verschluss der Rosettenöffnung
Eine ggfs. vorhandene Rosettenöffnung kann für Manipulationen genutzt werden.
1. Verschließen Sie ggfs. vorhandene Rosettenöffnungen, zum Beispiel mit einem Blindzylinder.
2. Bei FH-Varianten: Bauen Sie zwingend einen Blind- oder Schließzylinder aus Messing ein.
7.9.2 Lieferumfang
7.9.3 Aufbau
SmartHandle AX (Scandinavian Oval)

Spezialwerkzeug

Kurzanleitung

Je nach Variante:
Adaptersatz 7-mm-Vierkant

Adapterhülse 8,5-mm-Vierkant

Adapterhülse 10-mm-Vierkant

Blindzylinder

7. Montage
206 / 310
