Digitales SmartHandle AX
(Handbuch)

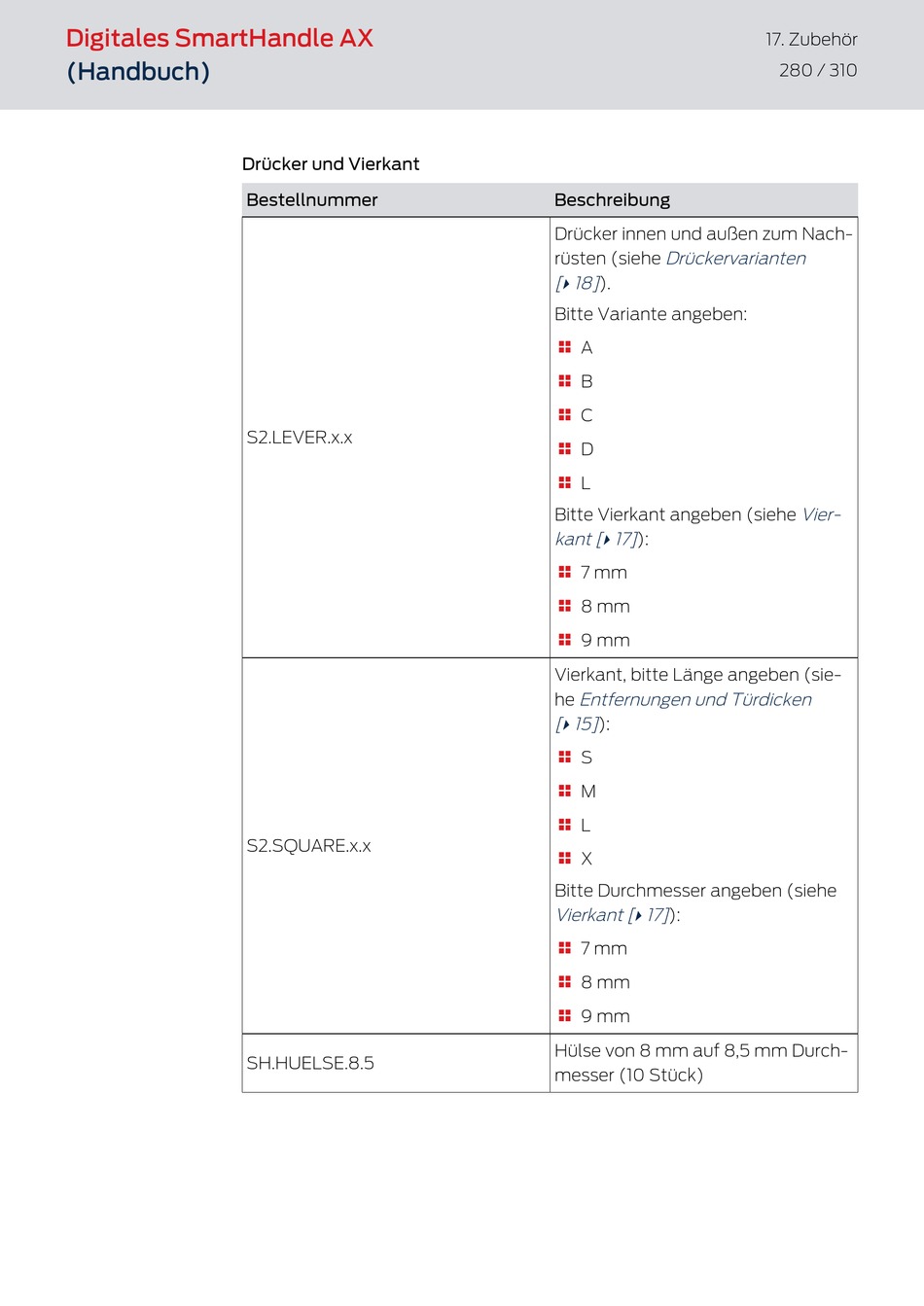

Drücker und Vierkant
Bestellnummer
S2.LEVER.x.x
S2.SQUARE.x.x
SH.HUELSE.8.5
Beschreibung
Drücker innen und außen zum Nach-
Drückervarianten
rüsten (siehe
[ 18] ).
}
Bitte Variante angeben:
A

B

C

D

L

Bitte Vierkant angeben (siehe
kant [ 17]
):
}
7 mm

8 mm

9 mm

Vierkant, bitte Länge angeben (sie-
he Entfernungen und Türdicken
[ 15]
):
}
S

M

L

X

Bitte Durchmesser angeben (siehe
Vierkant [ 17] ):
}
7 mm

8 mm

9 mm

Hülse von 8 mm auf 8,5 mm Durch-
messer (10 Stück)
17. Zubehör
