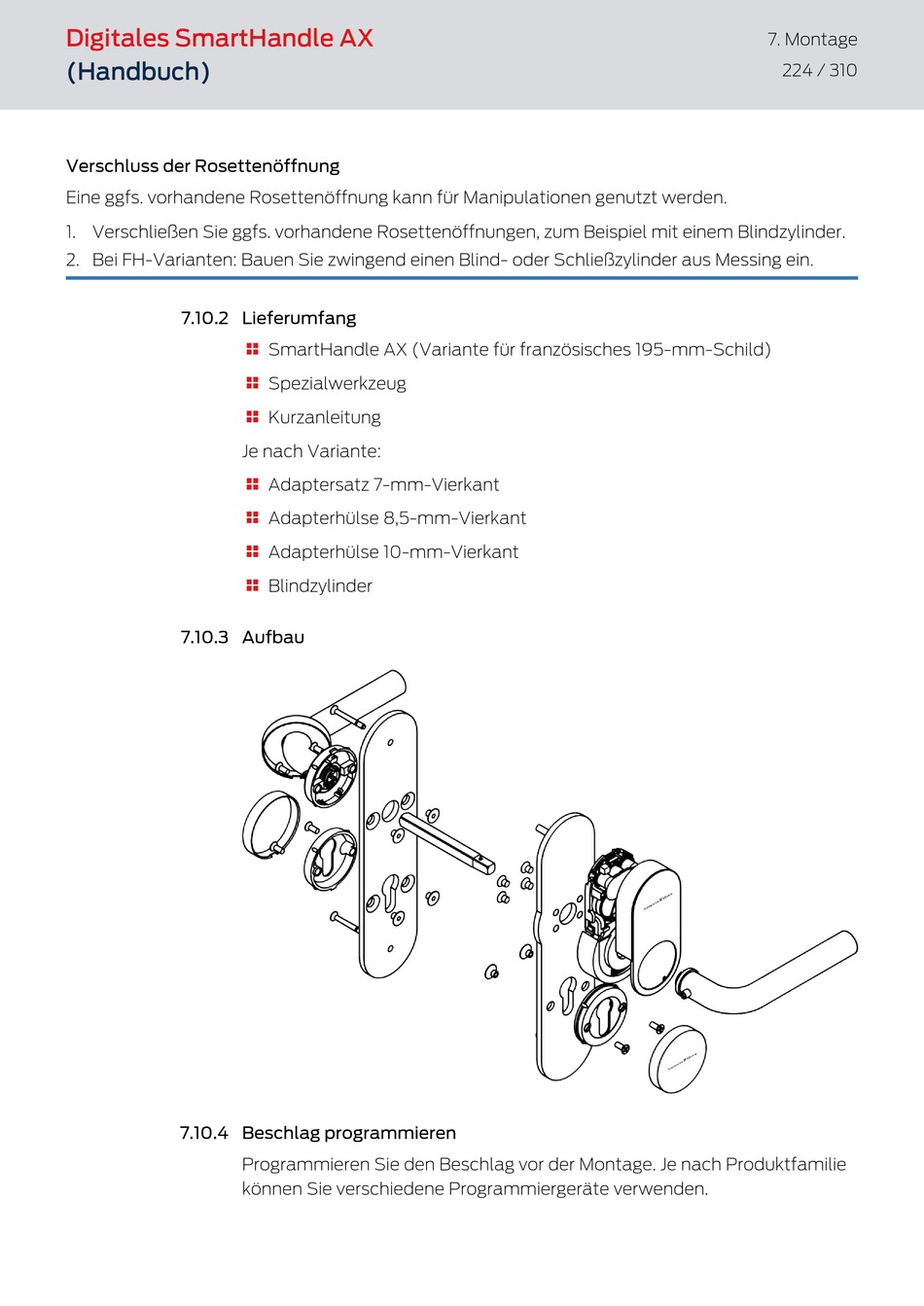

Simons Voss Technologies Digitales SmartHandle AX Handbuch Seite 224

Digitales SmartHandle AX
(Handbuch)
Verschluss der Rosettenöffnung
Eine ggfs. vorhandene Rosettenöffnung kann für Manipulationen genutzt werden.
1. Verschließen Sie ggfs. vorhandene Rosettenöffnungen, zum Beispiel mit einem Blindzylinder.
2. Bei FH-Varianten: Bauen Sie zwingend einen Blind- oder Schließzylinder aus Messing ein.
7.10.2 Lieferumfang
7.10.3 Aufbau
7.10.4 Beschlag programmieren
SmartHandle AX (Variante für französisches 195-mm-Schild)

Spezialwerkzeug

Kurzanleitung

Je nach Variante:
Adaptersatz 7-mm-Vierkant

Adapterhülse 8,5-mm-Vierkant

Adapterhülse 10-mm-Vierkant

Blindzylinder

Programmieren Sie den Beschlag vor der Montage. Je nach Produktfamilie
können Sie verschiedene Programmiergeräte verwenden.
7. Montage
224 / 310
