Digitales SmartHandle AX
(Handbuch)
6.4 Entfernungen und Türdicken

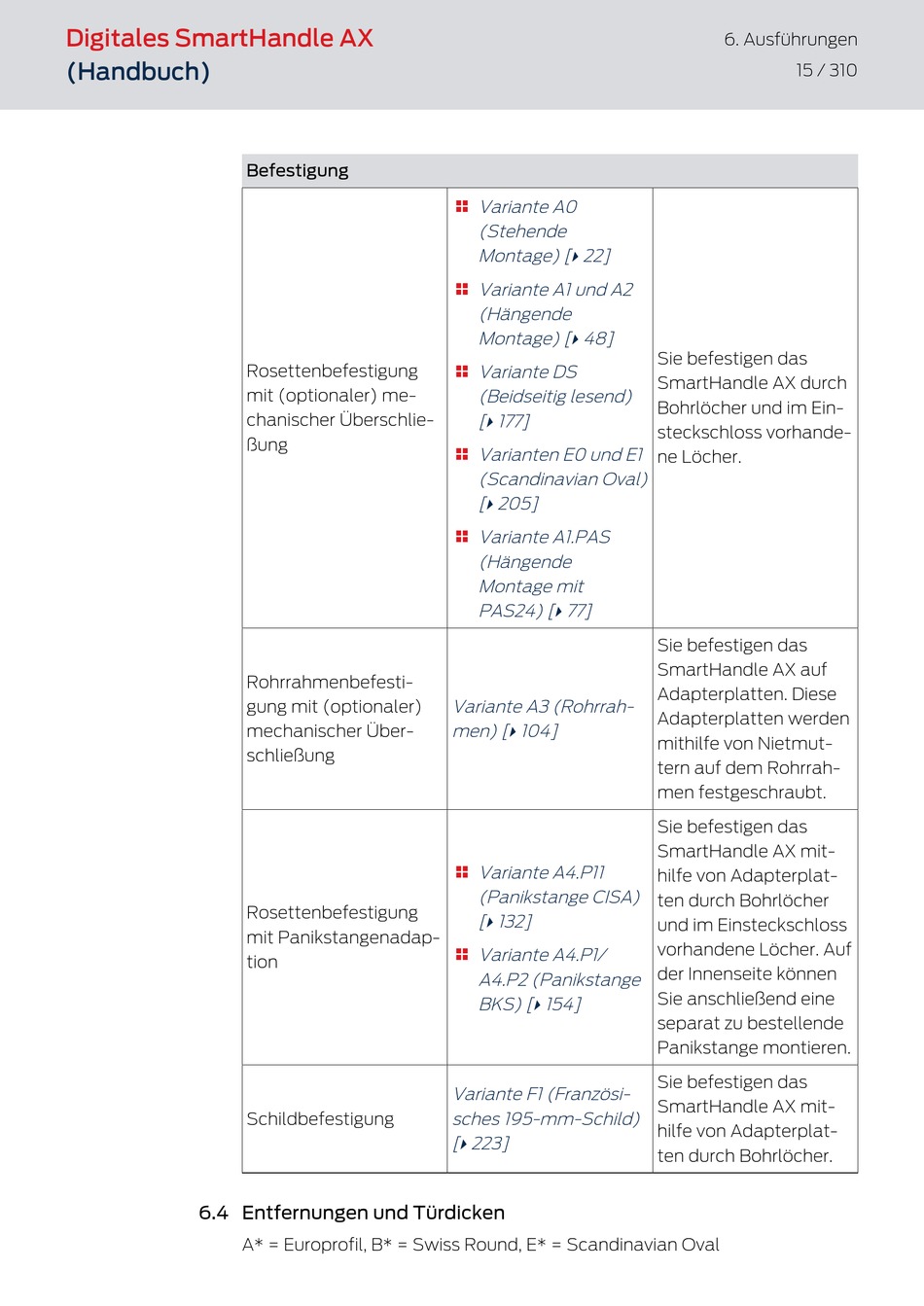

Befestigung
Rosettenbefestigung
mit (optionaler) me-
chanischer Überschlie-
ßung
Rohrrahmenbefesti-
gung mit (optionaler)
mechanischer Über-
schließung
Rosettenbefestigung
mit Panikstangenadap-
tion
Schildbefestigung
A* = Europrofil, B* = Swiss Round, E* = Scandinavian Oval
Variante A0

(Stehende
Montage) [ 22]
}
Variante A1 und A2

(Hängende
Montage) [ 48]
}
Variante DS

(Beidseitig lesend)
[ 177]
}
Varianten E0 und E1

(Scandinavian Oval)
[ 205]
}
Variante A1.PAS

(Hängende
Montage mit
PAS24) [ 77]
}
Variante A3 (Rohrrah-
men) [ 104]
}
Variante A4.P11

(Panikstange CISA)
[ 132]
}
Variante A4.P1/

A4.P2 (Panikstange
BKS) [ 154]
}
Variante F1 (Französi-
sches 195-mm-Schild)
[ 223]
}
6. Ausführungen
15 / 310
Sie befestigen das
SmartHandle AX durch
Bohrlöcher und im Ein-
steckschloss vorhande-
ne Löcher.
Sie befestigen das
SmartHandle AX auf
Adapterplatten. Diese
Adapterplatten werden
mithilfe von Nietmut-
tern auf dem Rohrrah-
men festgeschraubt.
Sie befestigen das
SmartHandle AX mit-
hilfe von Adapterplat-
ten durch Bohrlöcher
und im Einsteckschloss
vorhandene Löcher. Auf
der Innenseite können
Sie anschließend eine
separat zu bestellende
Panikstange montieren.
Sie befestigen das
SmartHandle AX mit-
hilfe von Adapterplat-
ten durch Bohrlöcher.
