Digitales SmartHandle AX
(Handbuch)

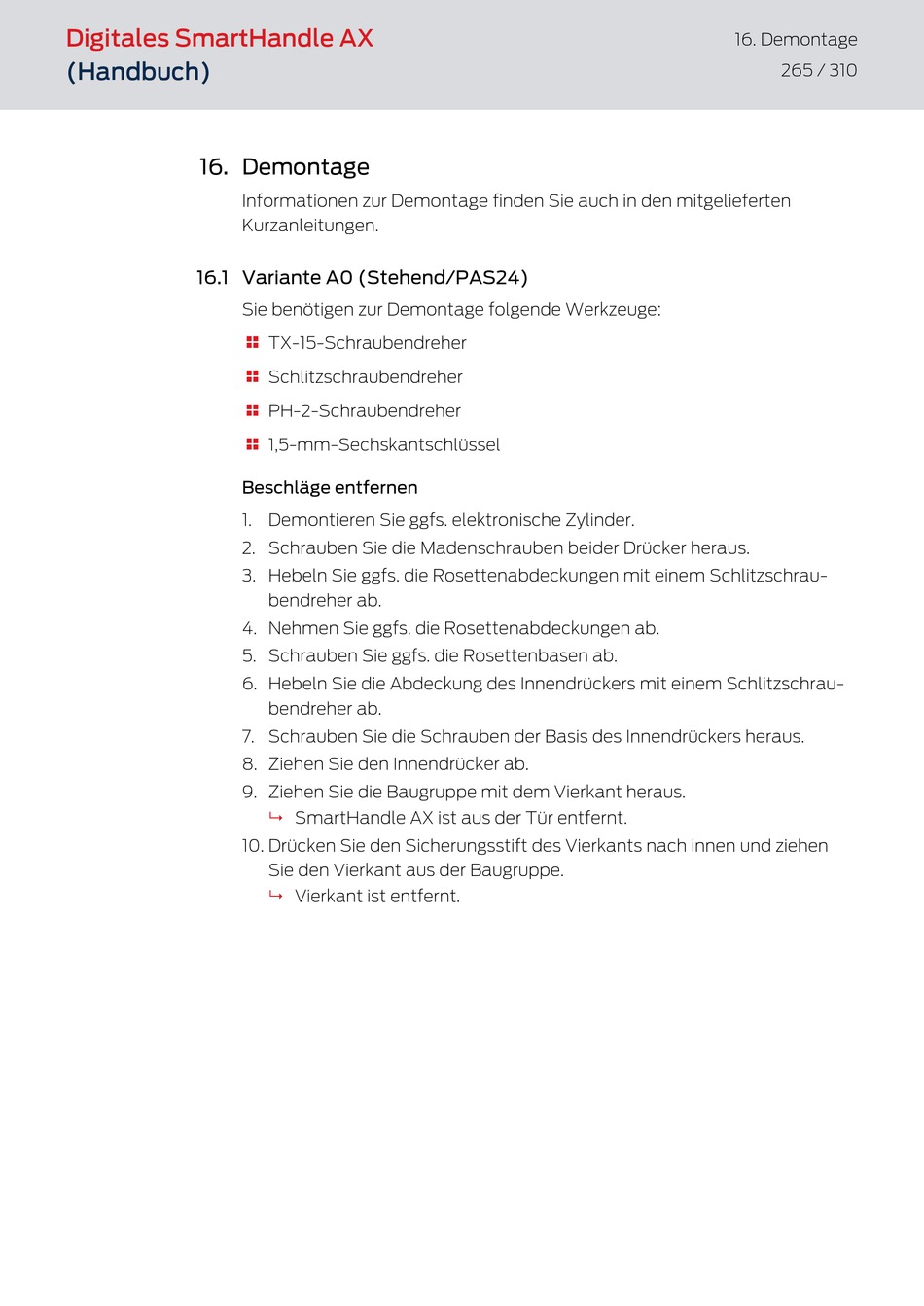

16. Demontage
16.1 Variante A0 (Stehend/PAS24)
Informationen zur Demontage finden Sie auch in den mitgelieferten
Kurzanleitungen.
Sie benötigen zur Demontage folgende Werkzeuge:
TX-15-Schraubendreher
Schlitzschraubendreher
PH-2-Schraubendreher
1,5-mm-Sechskantschlüssel
Beschläge entfernen
1. Demontieren Sie ggfs. elektronische Zylinder.
2. Schrauben Sie die Madenschrauben beider Drücker heraus.
3. Hebeln Sie ggfs. die Rosettenabdeckungen mit einem Schlitzschrau-
bendreher ab.
4. Nehmen Sie ggfs. die Rosettenabdeckungen ab.
5. Schrauben Sie ggfs. die Rosettenbasen ab.
6. Hebeln Sie die Abdeckung des Innendrückers mit einem Schlitzschrau-
bendreher ab.
7. Schrauben Sie die Schrauben der Basis des Innendrückers heraus.
8. Ziehen Sie den Innendrücker ab.
9. Ziehen Sie die Baugruppe mit dem Vierkant heraus.
SmartHandle AX ist aus der Tür entfernt.
9
10. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
9
Vierkant ist entfernt.
16. Demontage
265 / 310
