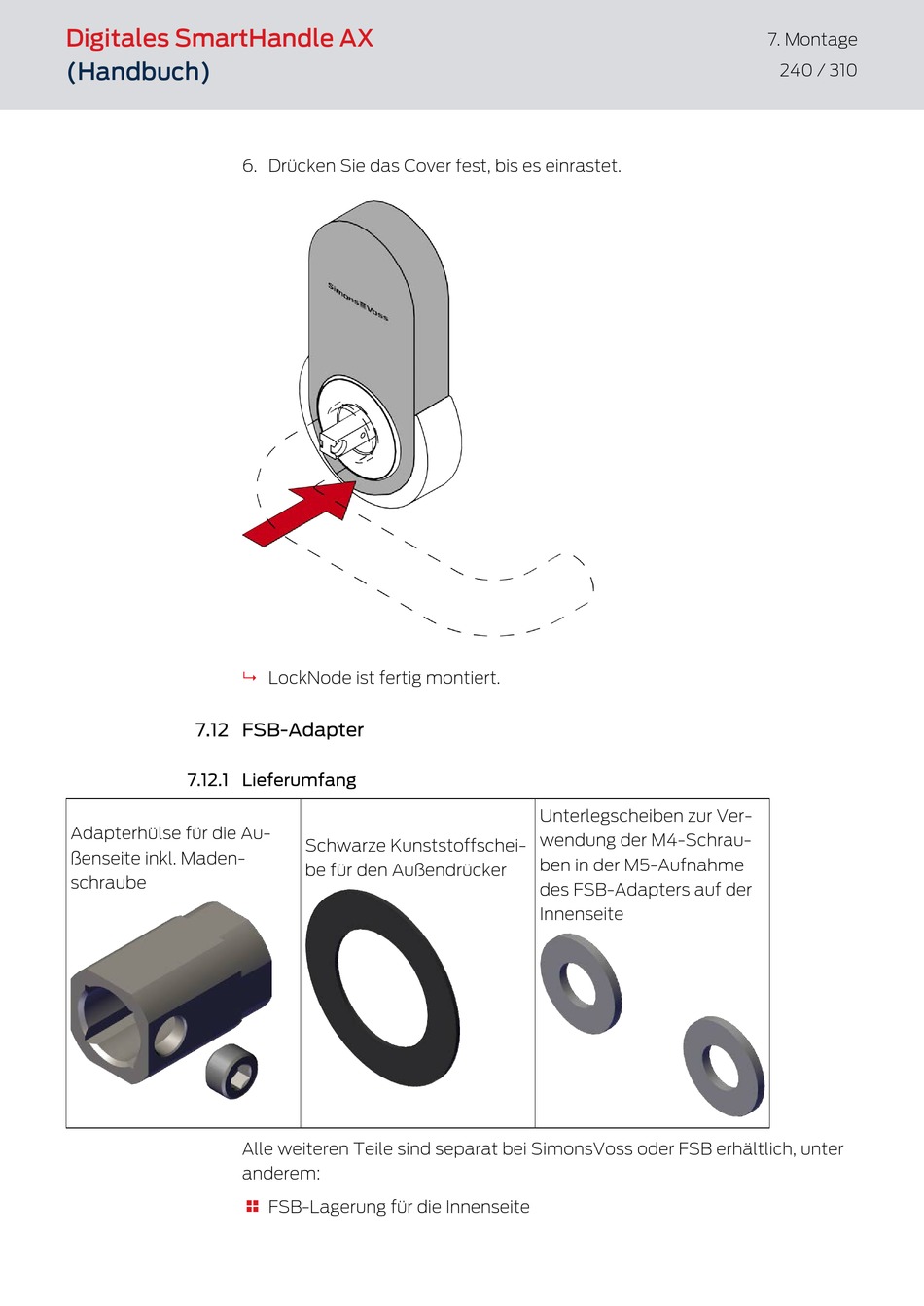

Simons Voss Technologies Digitales SmartHandle AX Handbuch Seite 240

Digitales SmartHandle AX
(Handbuch)
7.12 FSB-Adapter
7.12.1 Lieferumfang
Adapterhülse für die Au-
ßenseite inkl. Maden-
schraube
6. Drücken Sie das Cover fest, bis es einrastet.
LockNode ist fertig montiert.
9
Schwarze Kunststoffschei-
be für den Außendrücker
Alle weiteren Teile sind separat bei SimonsVoss oder FSB erhältlich, unter
anderem:
FSB-Lagerung für die Innenseite

Unterlegscheiben zur Ver-
wendung der M4-Schrau-
ben in der M5-Aufnahme
des FSB-Adapters auf der
Innenseite
7. Montage
240 / 310
