16.6 Variante E0 und E1 (Scandinavian Oval)

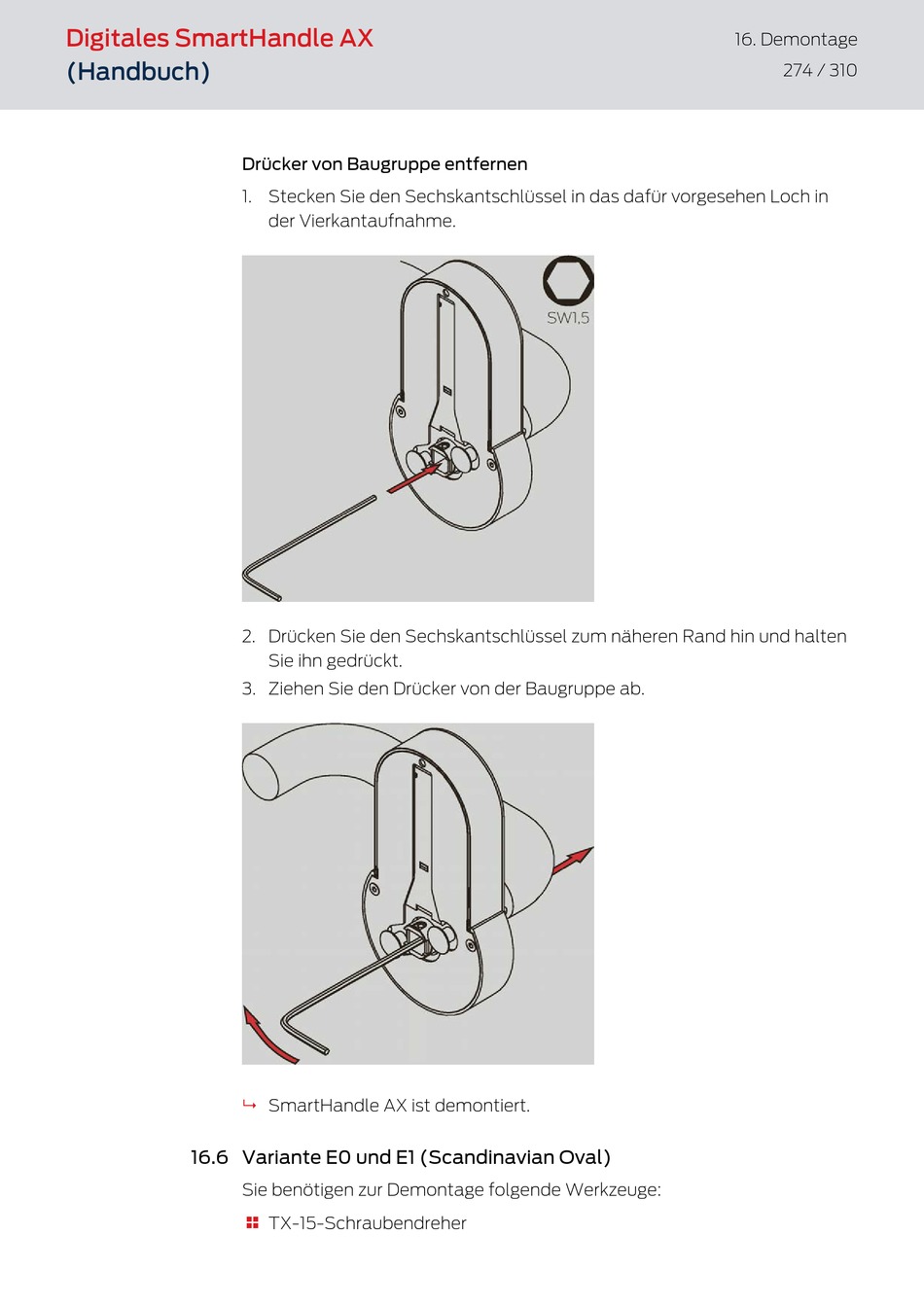

Drücker von Baugruppe entfernen
1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehen Loch in
der Vierkantaufnahme.
2. Drücken Sie den Sechskantschlüssel zum näheren Rand hin und halten
Sie ihn gedrückt.
3. Ziehen Sie den Drücker von der Baugruppe ab.
9 SmartHandle AX ist demontiert.
Sie benötigen zur Demontage folgende Werkzeuge:
TX-15-Schraubendreher

