Digitales SmartHandle AX
(Handbuch)

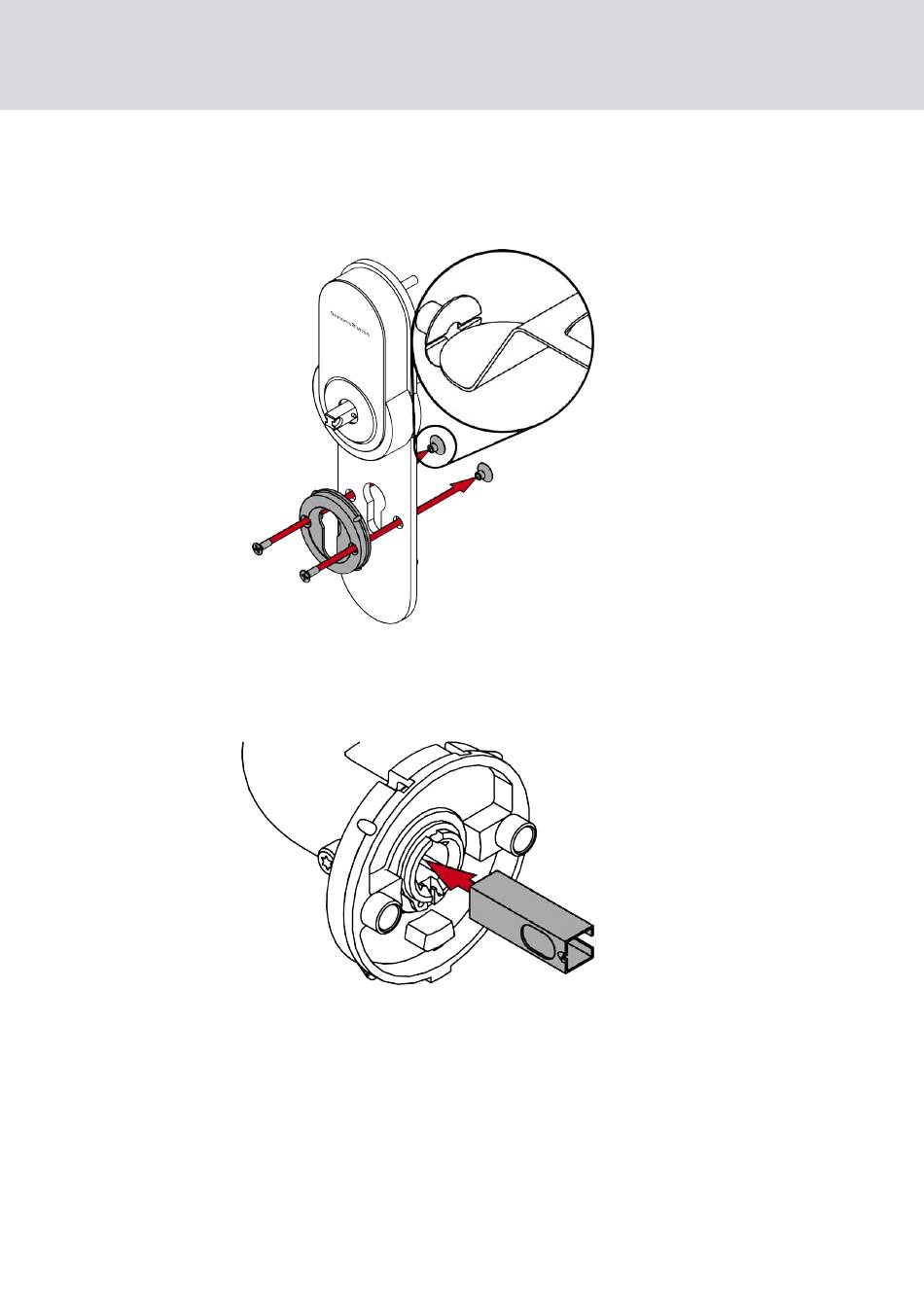

7. Halten Sie die Senkmuttern mit dem Spezialwerkzeug fest und schrau-
ben Sie die Rosettenbasis an der Außen-Adapterplatte fest (PH2, Dreh-
moment: 1,1 Nm).
8. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in die Vierkant-Auf-
nahme des Innendrückers, dass die Aussparung zur Madenschraube
zeigt.
7. Montage
228 / 310
