Digitales SmartHandle AX
(Handbuch)

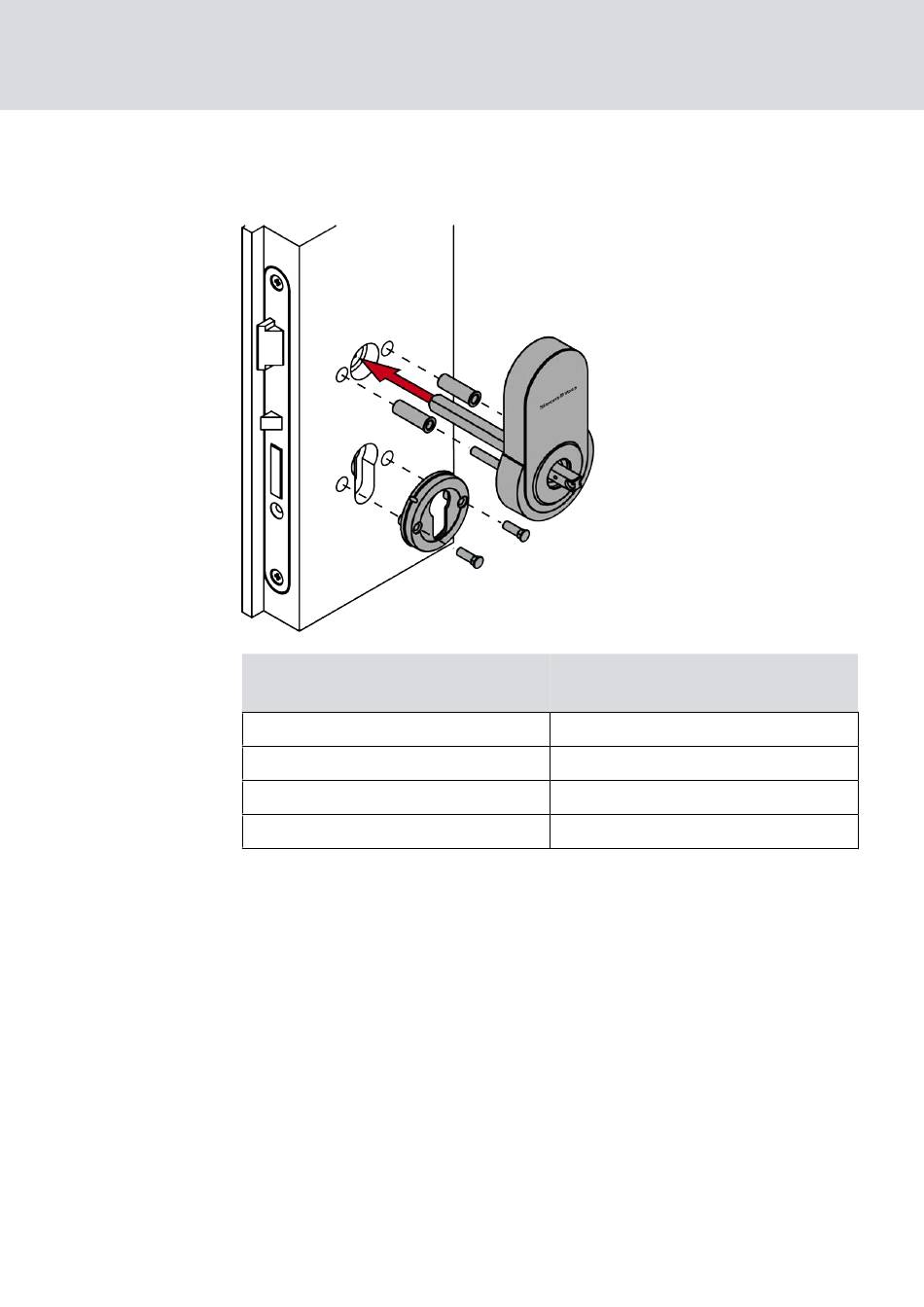

13. Stecken Sie den Beschlag mit dem Vierkant in die Tür. Verwenden Sie
ggfs. Adapterhülsen.
Ø Einsteckschloss-Befestigungs-
loch
5,5 mm - 6,3 mm
6,4 mm - 7,3 mm
7,4 mm - 8,7 mm
≥ 8,8 mm
14. Stecken Sie die Rosettenbasis mit den Hülsenmuttern in die Tür.
Adapterhülsen
keine Adapterhülsen
6,4 mm
7,4 mm
8,8 mm
7. Montage
