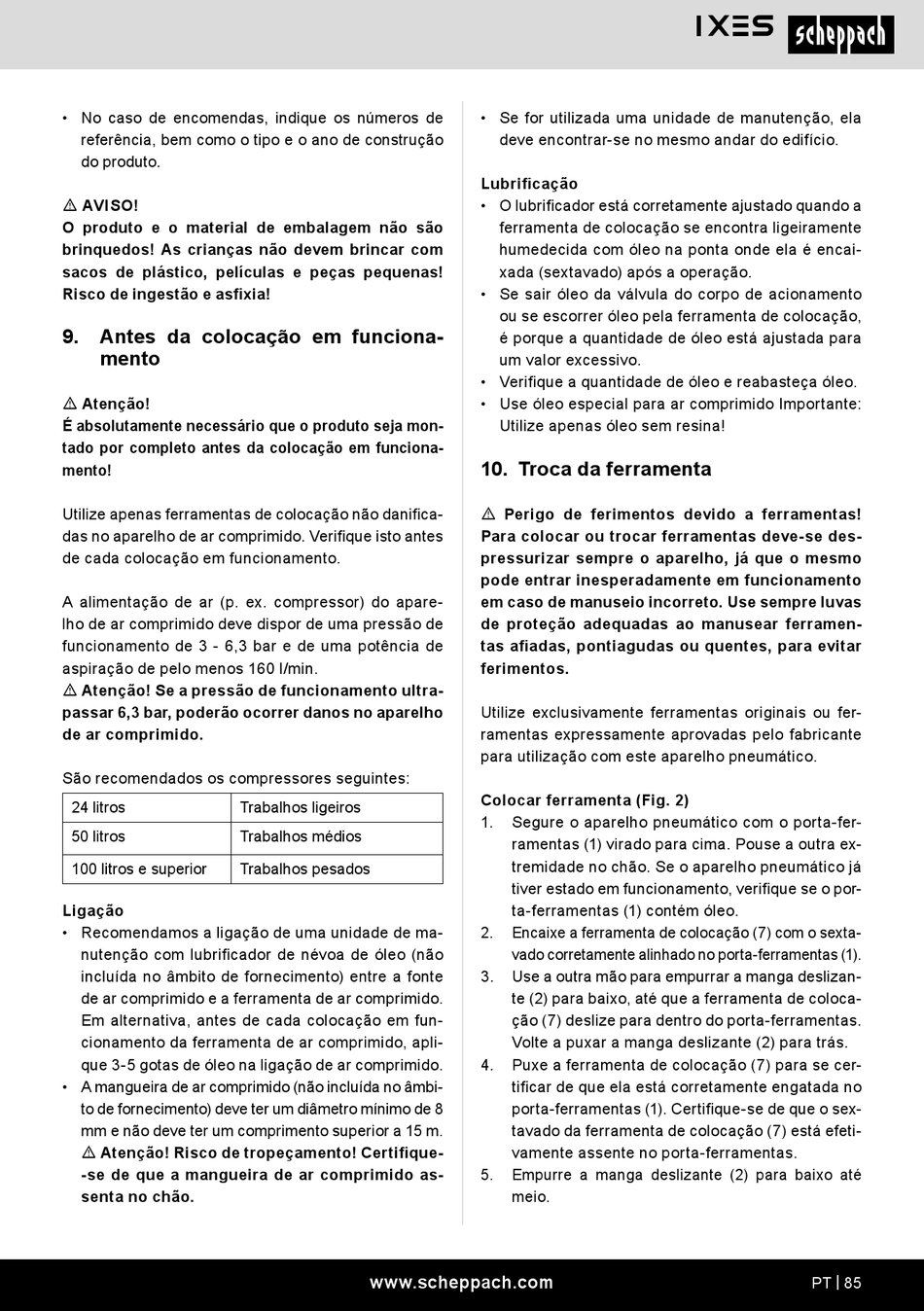

• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9.
Antes da colocação em funciona-
mento
m Atenção!
É absolutamente necessário que o produto seja mon-
tado por completo antes da colocação em funciona-
mento!
Utilize apenas ferramentas de colocação não danifica-
das no aparelho de ar comprimido. Verifique isto antes
de cada colocação em funcionamento.
A alimentação de ar (p. ex. compressor) do apare-
lho de ar comprimido deve dispor de uma pressão de
funcionamento de 3 - 6,3 bar e de uma potência de
aspiração de pelo menos 160 l/min.
m Atenção! Se a pressão de funcionamento ultra-
passar 6,3 bar, poderão ocorrer danos no aparelho
de ar comprimido.
São recomendados os compressores seguintes:
24 litros
50 litros
100 litros e superior
Ligação
• Recomendamos a ligação de uma unidade de ma-
nutenção com lubrificador de névoa de óleo (não
incluída no âmbito de fornecimento) entre a fonte
de ar comprimido e a ferramenta de ar comprimido.
Em alternativa, antes de cada colocação em fun-
cionamento da ferramenta de ar comprimido, apli-
que 3-5 gotas de óleo na ligação de ar comprimido.
• A mangueira de ar comprimido (não incluída no âmbi-
to de fornecimento) deve ter um diâmetro mínimo de 8
mm e não deve ter um comprimento superior a 15 m.
m Atenção! Risco de tropeçamento! Certifique-
-se de que a mangueira de ar comprimido as-
senta no chão.
Trabalhos ligeiros
Trabalhos médios
Trabalhos pesados
www.scheppach.com
• Se for utilizada uma unidade de manutenção, ela
deve encontrar-se no mesmo andar do edifício.
Lubrificação
• O lubrificador está corretamente ajustado quando a
ferramenta de colocação se encontra ligeiramente
humedecida com óleo na ponta onde ela é encai-
xada (sextavado) após a operação.
• Se sair óleo da válvula do corpo de acionamento
ou se escorrer óleo pela ferramenta de colocação,
é porque a quantidade de óleo está ajustada para
um valor excessivo.
• Verifique a quantidade de óleo e reabasteça óleo.
• Use óleo especial para ar comprimido Importante:
Utilize apenas óleo sem resina!
10. Troca da ferramenta
m Perigo de ferimentos devido a ferramentas!
Para colocar ou trocar ferramentas deve-se des-
pressurizar sempre o aparelho, já que o mesmo
pode entrar inesperadamente em funcionamento
em caso de manuseio incorreto. Use sempre luvas
de proteção adequadas ao manusear ferramen-
tas afiadas, pontiagudas ou quentes, para evitar
ferimentos.
Utilize exclusivamente ferramentas originais ou fer-
ramentas expressamente aprovadas pelo fabricante
para utilização com este aparelho pneumático.
Colocar ferramenta (Fig. 2)
1.
Segure o aparelho pneumático com o porta-fer-
ramentas (1) virado para cima. Pouse a outra ex-
tremidade no chão. Se o aparelho pneumático já
tiver estado em funcionamento, verifique se o por-
ta-ferramentas (1) contém óleo.
2.
Encaixe a ferramenta de colocação (7) com o sexta-
vado corretamente alinhado no porta-ferramentas (1).
3.
Use a outra mão para empurrar a manga deslizan-
te (2) para baixo, até que a ferramenta de coloca-
ção (7) deslize para dentro do porta-ferramentas.
Volte a puxar a manga deslizante (2) para trás.
4.
Puxe a ferramenta de colocação (7) para se cer-
tificar de que ela está corretamente engatada no
porta-ferramentas (1). Certifique-se de que o sex-
tavado da ferramenta de colocação (7) está efeti-
vamente assente no porta-ferramentas.
5.
Empurre a manga deslizante (2) para baixo até
meio.
PT | 85
