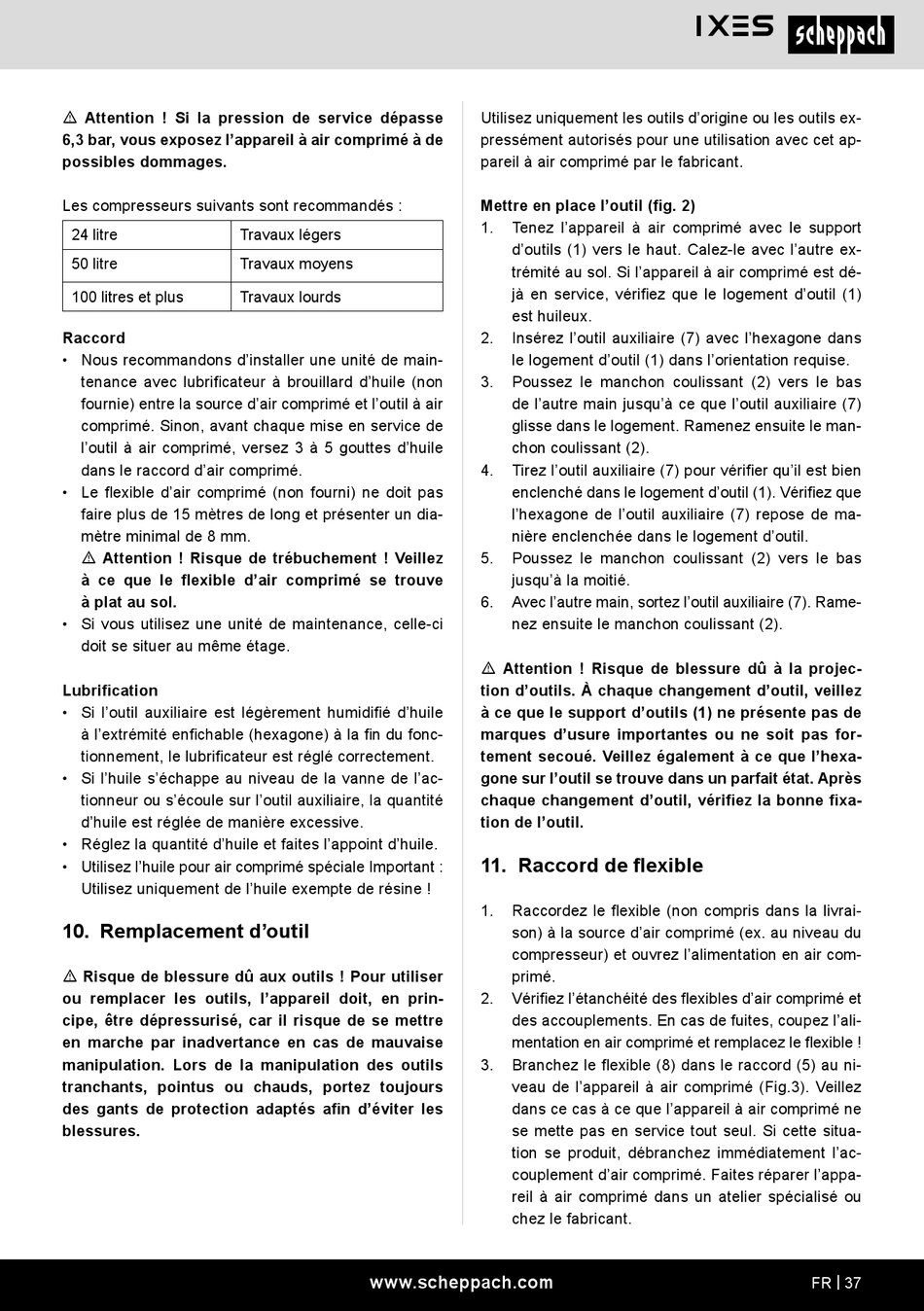

m Attention ! Si la pression de service dépasse
6,3 bar, vous exposez l'appareil à air comprimé à de
possibles dommages.
Les compresseurs suivants sont recommandés :
24 litre
50 litre
100 litres et plus
Raccord
• Nous recommandons d'installer une unité de main-
tenance avec lubrificateur à brouillard d'huile (non
fournie) entre la source d'air comprimé et l'outil à air
comprimé. Sinon, avant chaque mise en service de
l'outil à air comprimé, versez 3 à 5 gouttes d'huile
dans le raccord d'air comprimé.
• Le flexible d'air comprimé (non fourni) ne doit pas
faire plus de 15 mètres de long et présenter un dia-
mètre minimal de 8 mm.
m Attention ! Risque de trébuchement ! Veillez
à ce que le flexible d'air comprimé se trouve
à plat au sol.
• Si vous utilisez une unité de maintenance, celle-ci
doit se situer au même étage.
Lubrification
• Si l'outil auxiliaire est légèrement humidifié d'huile
à l'extrémité enfichable (hexagone) à la fin du fonc-
tionnement, le lubrificateur est réglé correctement.
• Si l'huile s'échappe au niveau de la vanne de l'ac-
tionneur ou s'écoule sur l'outil auxiliaire, la quantité
d'huile est réglée de manière excessive.
• Réglez la quantité d'huile et faites l'appoint d'huile.
• Utilisez l'huile pour air comprimé spéciale Important :
Utilisez uniquement de l'huile exempte de résine !
10. Remplacement d'outil
m Risque de blessure dû aux outils ! Pour utiliser
ou remplacer les outils, l'appareil doit, en prin-
cipe, être dépressurisé, car il risque de se mettre
en marche par inadvertance en cas de mauvaise
manipulation. Lors de la manipulation des outils
tranchants, pointus ou chauds, portez toujours
des gants de protection adaptés afin d'éviter les
blessures.
Travaux légers
Travaux moyens
Travaux lourds
www.scheppach.com
Utilisez uniquement les outils d'origine ou les outils ex-
pressément autorisés pour une utilisation avec cet ap-
pareil à air comprimé par le fabricant.
Mettre en place l'outil (fig. 2)
1.
Tenez l'appareil à air comprimé avec le support
d'outils (1) vers le haut. Calez-le avec l'autre ex-
trémité au sol. Si l'appareil à air comprimé est dé-
jà en service, vérifiez que le logement d'outil (1)
est huileux.
2.
Insérez l'outil auxiliaire (7) avec l'hexagone dans
le logement d'outil (1) dans l'orientation requise.
3.
Poussez le manchon coulissant (2) vers le bas
de l'autre main jusqu'à ce que l'outil auxiliaire (7)
glisse dans le logement. Ramenez ensuite le man-
chon coulissant (2).
4.
Tirez l'outil auxiliaire (7) pour vérifier qu'il est bien
enclenché dans le logement d'outil (1). Vérifiez que
l'hexagone de l'outil auxiliaire (7) repose de ma-
nière enclenchée dans le logement d'outil.
5.
Poussez le manchon coulissant (2) vers le bas
jusqu'à la moitié.
6.
Avec l'autre main, sortez l'outil auxiliaire (7). Rame-
nez ensuite le manchon coulissant (2).
m Attention ! Risque de blessure dû à la projec-
tion d'outils. À chaque changement d'outil, veillez
à ce que le support d'outils (1) ne présente pas de
marques d'usure importantes ou ne soit pas for-
tement secoué. Veillez également à ce que l'hexa-
gone sur l'outil se trouve dans un parfait état. Après
chaque changement d'outil, vérifiez la bonne fixa-
tion de l'outil.
11. Raccord de flexible
1.
Raccordez le flexible (non compris dans la livrai-
son) à la source d'air comprimé (ex. au niveau du
compresseur) et ouvrez l'alimentation en air com-
primé.
2.
Vérifiez l'étanchéité des flexibles d'air comprimé et
des accouplements. En cas de fuites, coupez l'ali-
mentation en air comprimé et remplacez le flexible !
3.
Branchez le flexible (8) dans le raccord (5) au ni-
veau de l'appareil à air comprimé (Fig.3). Veillez
dans ce cas à ce que l'appareil à air comprimé ne
se mette pas en service tout seul. Si cette situa-
tion se produit, débranchez immédiatement l'ac-
couplement d'air comprimé. Faites réparer l'appa-
reil à air comprimé dans un atelier spécialisé ou
chez le fabricant.
FR | 37
