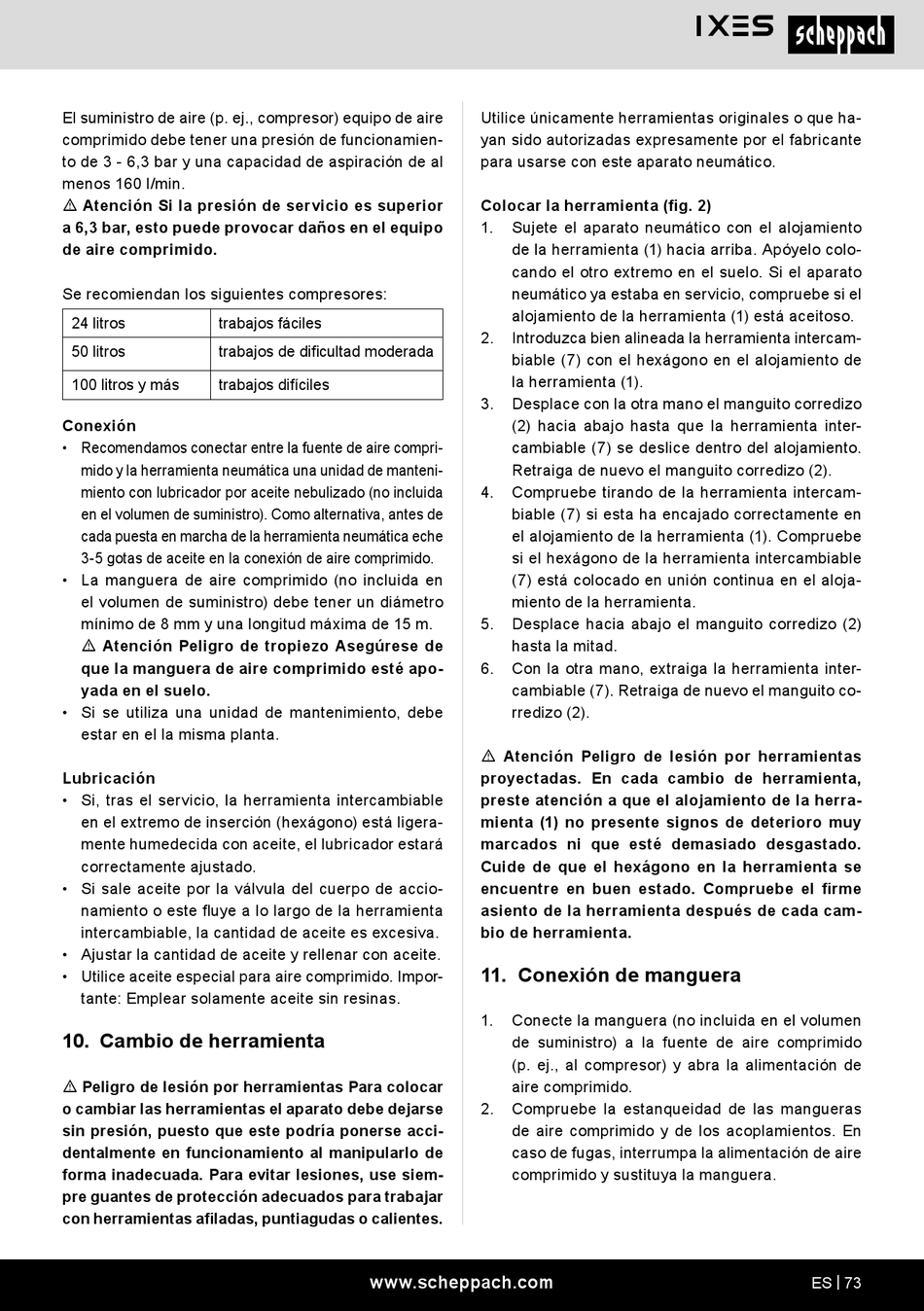

El suministro de aire (p. ej., compresor) equipo de aire
comprimido debe tener una presión de funcionamien-
to de 3 - 6,3 bar y una capacidad de aspiración de al
menos 160 l/min.
m Atención Si la presión de servicio es superior
a 6,3 bar, esto puede provocar daños en el equipo
de aire comprimido.
Se recomiendan los siguientes compresores:
24 litros
trabajos fáciles
50 litros
trabajos de dificultad moderada
100 litros y más
trabajos difíciles
Conexión
• Recomendamos conectar entre la fuente de aire compri-
mido y la herramienta neumática una unidad de manteni-
miento con lubricador por aceite nebulizado (no incluida
en el volumen de suministro). Como alternativa, antes de
cada puesta en marcha de la herramienta neumática eche
3-5 gotas de aceite en la conexión de aire comprimido.
• La manguera de aire comprimido (no incluida en
el volumen de suministro) debe tener un diámetro
mínimo de 8 mm y una longitud máxima de 15 m.
m Atención Peligro de tropiezo Asegúrese de
que la manguera de aire comprimido esté apo-
yada en el suelo.
• Si se utiliza una unidad de mantenimiento, debe
estar en el la misma planta.
Lubricación
• Si, tras el servicio, la herramienta intercambiable
en el extremo de inserción (hexágono) está ligera-
mente humedecida con aceite, el lubricador estará
correctamente ajustado.
• Si sale aceite por la válvula del cuerpo de accio-
namiento o este fluye a lo largo de la herramienta
intercambiable, la cantidad de aceite es excesiva.
• Ajustar la cantidad de aceite y rellenar con aceite.
• Utilice aceite especial para aire comprimido. Impor-
tante: Emplear solamente aceite sin resinas.
10. Cambio de herramienta
m Peligro de lesión por herramientas Para colocar
o cambiar las herramientas el aparato debe dejarse
sin presión, puesto que este podría ponerse acci-
dentalmente en funcionamiento al manipularlo de
forma inadecuada. Para evitar lesiones, use siem-
pre guantes de protección adecuados para trabajar
con herramientas afiladas, puntiagudas o calientes.
Utilice únicamente herramientas originales o que ha-
yan sido autorizadas expresamente por el fabricante
para usarse con este aparato neumático.
Colocar la herramienta (fig. 2)
1.
Sujete el aparato neumático con el alojamiento
de la herramienta (1) hacia arriba. Apóyelo colo-
cando el otro extremo en el suelo. Si el aparato
neumático ya estaba en servicio, compruebe si el
alojamiento de la herramienta (1) está aceitoso.
2.
Introduzca bien alineada la herramienta intercam-
biable (7) con el hexágono en el alojamiento de
la herramienta (1).
3.
Desplace con la otra mano el manguito corredizo
(2) hacia abajo hasta que la herramienta inter-
cambiable (7) se deslice dentro del alojamiento.
Retraiga de nuevo el manguito corredizo (2).
4.
Compruebe tirando de la herramienta intercam-
biable (7) si esta ha encajado correctamente en
el alojamiento de la herramienta (1). Compruebe
si el hexágono de la herramienta intercambiable
(7) está colocado en unión continua en el aloja-
miento de la herramienta.
5.
Desplace hacia abajo el manguito corredizo (2)
hasta la mitad.
6.
Con la otra mano, extraiga la herramienta inter-
cambiable (7). Retraiga de nuevo el manguito co-
rredizo (2).
m Atención Peligro de lesión por herramientas
proyectadas. En cada cambio de herramienta,
preste atención a que el alojamiento de la herra-
mienta (1) no presente signos de deterioro muy
marcados ni que esté demasiado desgastado.
Cuide de que el hexágono en la herramienta se
encuentre en buen estado. Compruebe el firme
asiento de la herramienta después de cada cam-
bio de herramienta.
11. Conexión de manguera
1.
Conecte la manguera (no incluida en el volumen
de suministro) a la fuente de aire comprimido
(p. ej., al compresor) y abra la alimentación de
aire comprimido.
2.
Compruebe la estanqueidad de las mangueras
de aire comprimido y de los acoplamientos. En
caso de fugas, interrumpa la alimentación de aire
comprimido y sustituya la manguera.
www.scheppach.com
ES | 73
