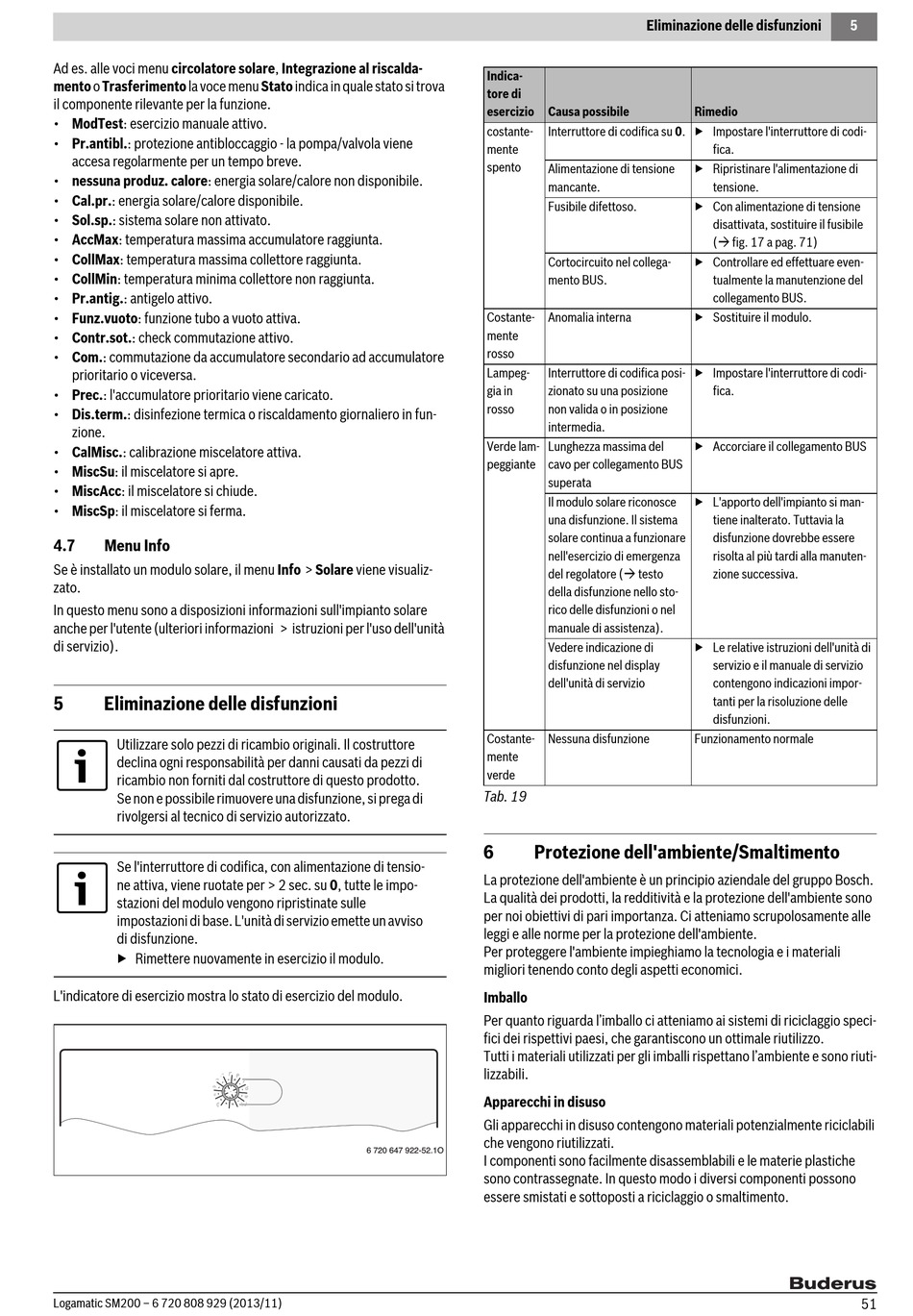

Ad es. alle voci menu circolatore solare, Integrazione al riscalda-
mento o Trasferimento la voce menu Stato indica in quale stato si trova
il componente rilevante per la funzione.
• ModTest: esercizio manuale attivo.
• Pr.antibl.: protezione antibloccaggio - la pompa/valvola viene
accesa regolarmente per un tempo breve.
• nessuna produz. calore: energia solare/calore non disponibile.
• Cal.pr.: energia solare/calore disponibile.
• Sol.sp.: sistema solare non attivato.
• AccMax: temperatura massima accumulatore raggiunta.
• CollMax: temperatura massima collettore raggiunta.
• CollMin: temperatura minima collettore non raggiunta.
• Pr.antig.: antigelo attivo.
• Funz.vuoto: funzione tubo a vuoto attiva.
• Contr.sot.: check commutazione attivo.
• Com.: commutazione da accumulatore secondario ad accumulatore
prioritario o viceversa.
• Prec.: l'accumulatore prioritario viene caricato.
• Dis.term.: disinfezione termica o riscaldamento giornaliero in fun-
zione.
• CalMisc.: calibrazione miscelatore attiva.
• MiscSu: il miscelatore si apre.
• MiscAcc: il miscelatore si chiude.
• MiscSp: il miscelatore si ferma.
4.7

Menu Info

Se è installato un modulo solare, il menu Info > Solare viene visualiz-
zato.
In questo menu sono a disposizioni informazioni sull'impianto solare
anche per l'utente (ulteriori informazioni > istruzioni per l'uso dell'unità
di servizio).
5

Eliminazione delle disfunzioni

Utilizzare solo pezzi di ricambio originali. Il costruttore
declina ogni responsabilità per danni causati da pezzi di
ricambio non forniti dal costruttore di questo prodotto.
Se non e possibile rimuovere una disfunzione, si prega di
rivolgersi al tecnico di servizio autorizzato.
Se l'interruttore di codifica, con alimentazione di tensio-
ne attiva, viene ruotate per > 2 sec. su 0, tutte le impo-
stazioni del modulo vengono ripristinate sulle
impostazioni di base. L'unità di servizio emette un avviso
di disfunzione.
▶ Rimettere nuovamente in esercizio il modulo.
L'indicatore di esercizio mostra lo stato di esercizio del modulo.
4 5 6
3
2
1
0
Logamatic SM200 – 6 720 808 929 (2013/11)
7
8
9
10
6 720 647 922-52.1O
Eliminazione delle disfunzioni
Indica-
tore di
esercizio Causa possibile
costante- Interruttore di codifica su 0. ▶ Impostare l'interruttore di codi-
mente
spento
Alimentazione di tensione
mancante.
Fusibile difettoso.
Cortocircuito nel collega-
mento BUS.
Costante- Anomalia interna
mente
rosso
Lampeg- Interruttore di codifica posi-
gia in zionato su una posizione
rosso non valida o in posizione
intermedia.
Verde lam- Lunghezza massima del
peggiante cavo per collegamento BUS
superata
Il modulo solare riconosce
una disfunzione. Il sistema
solare continua a funzionare
nell'esercizio di emergenza
del regolatore ( testo
della disfunzione nello sto-
rico delle disfunzioni o nel
manuale di assistenza).
Vedere indicazione di
disfunzione nel display
dell'unità di servizio
Costante- Nessuna disfunzione
mente
verde
Tab. 19
6

Protezione dell'ambiente/Smaltimento

La protezione dell'ambiente è un principio aziendale del gruppo Bosch.
La qualità dei prodotti, la redditività e la protezione dell'ambiente sono
per noi obiettivi di pari importanza. Ci atteniamo scrupolosamente alle
leggi e alle norme per la protezione dell'ambiente.
Per proteggere l'ambiente impieghiamo la tecnologia e i materiali
migliori tenendo conto degli aspetti economici.
Imballo
Per quanto riguarda l'imballo ci atteniamo ai sistemi di riciclaggio speci-
fici dei rispettivi paesi, che garantiscono un ottimale riutilizzo.
Tutti i materiali utilizzati per gli imballi rispettano l'ambiente e sono riuti-
lizzabili.
Apparecchi in disuso
Gli apparecchi in disuso contengono materiali potenzialmente riciclabili
che vengono riutilizzati.
I componenti sono facilmente disassemblabili e le materie plastiche
sono contrassegnate. In questo modo i diversi componenti possono
essere smistati e sottoposti a riciclaggio o smaltimento.
5
Rimedio
fica.
▶ Ripristinare l'alimentazione di
tensione.
▶ Con alimentazione di tensione
disattivata, sostituire il fusibile
( fig. 17 a pag. 71)
▶ Controllare ed effettuare even-
tualmente la manutenzione del
collegamento BUS.
▶ Sostituire il modulo.
▶ Impostare l'interruttore di codi-
fica.
▶ Accorciare il collegamento BUS
▶ L'apporto dell'impianto si man-
tiene inalterato. Tuttavia la
disfunzione dovrebbe essere
risolta al più tardi alla manuten-
zione successiva.
▶ Le relative istruzioni dell'unità di
servizio e il manuale di servizio
contengono indicazioni impor-
tanti per la risoluzione delle
disfunzioni.
Funzionamento normale
