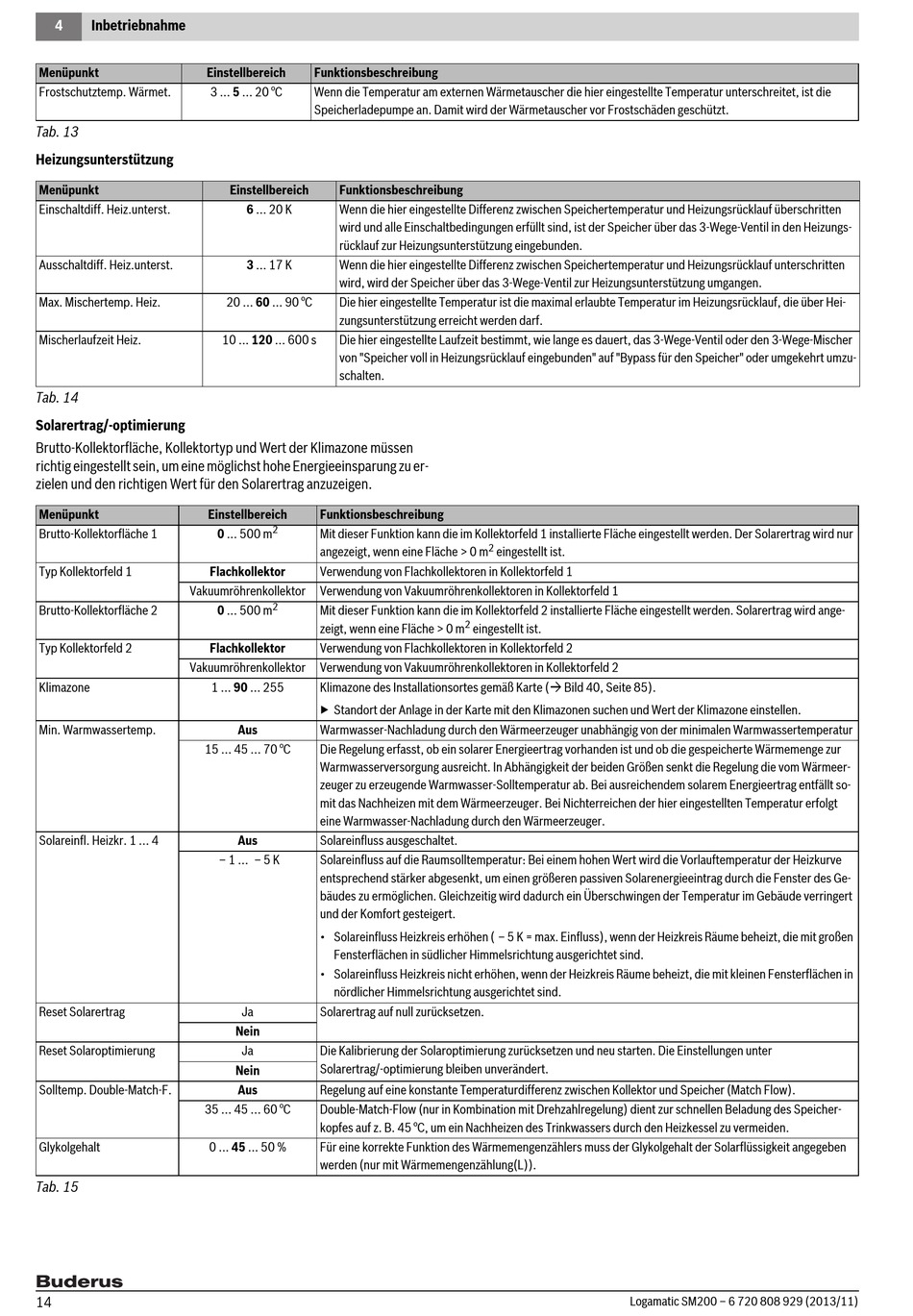

4 Inbetriebnahme
Menüpunkt Einstellbereich
Frostschutztemp. Wärmet.
Tab. 13
Heizungsunterstützung
Menüpunkt
Einschaltdiff. Heiz.unterst.
Ausschaltdiff. Heiz.unterst.
Max. Mischertemp. Heiz.
Mischerlaufzeit Heiz.
Tab. 14
Solarertrag/-optimierung
Brutto-Kollektorfläche, Kollektortyp und Wert der Klimazone müssen
richtig eingestellt sein, um eine möglichst hohe Energieeinsparung zu er-
zielen und den richtigen Wert für den Solarertrag anzuzeigen.
Menüpunkt Einstellbereich
Brutto-Kollektorfläche 1
Typ Kollektorfeld 1
Vakuumröhrenkollektor
Brutto-Kollektorfläche 2
Typ Kollektorfeld 2
Vakuumröhrenkollektor
Klimazone
Min. Warmwassertemp.
15 ... 45 ... 70 °C
Solareinfl. Heizkr. 1 ... 4
Reset Solarertrag
Reset Solaroptimierung
Solltemp. Double-Match-F.
35 ... 45 ... 60 °C
Glykolgehalt
Tab. 15
14
Funktionsbeschreibung
3 ... 5 ... 20 °C Wenn die Temperatur am externen Wärmetauscher die hier eingestellte Temperatur unterschreitet, ist die
Speicherladepumpe an. Damit wird der Wärmetauscher vor Frostschäden geschützt.
Einstellbereich Funktionsbeschreibung
6 ... 20 K Wenn die hier eingestellte Differenz zwischen Speichertemperatur und Heizungsrücklauf überschritten
wird und alle Einschaltbedingungen erfüllt sind, ist der Speicher über das 3-Wege-Ventil in den Heizungs-
rücklauf zur Heizungsunterstützung eingebunden.
3 ... 17 K Wenn die hier eingestellte Differenz zwischen Speichertemperatur und Heizungsrücklauf unterschritten
wird, wird der Speicher über das 3-Wege-Ventil zur Heizungsunterstützung umgangen.
20 ... 60 ... 90 °C Die hier eingestellte Temperatur ist die maximal erlaubte Temperatur im Heizungsrücklauf, die über Hei-
zungsunterstützung erreicht werden darf.
10 ... 120 ... 600 s Die hier eingestellte Laufzeit bestimmt, wie lange es dauert, das 3-Wege-Ventil oder den 3-Wege-Mischer
von "Speicher voll in Heizungsrücklauf eingebunden" auf "Bypass für den Speicher" oder umgekehrt umzu-
schalten.
Funktionsbeschreibung
2
0 ... 500 m Mit dieser Funktion kann die im Kollektorfeld 1 installierte Fläche eingestellt werden. Der Solarertrag wird nur
angezeigt, wenn eine Fläche > 0 m
Flachkollektor Verwendung von Flachkollektoren in Kollektorfeld 1
Verwendung von Vakuumröhrenkollektoren in Kollektorfeld 1
2
0 ... 500 m Mit dieser Funktion kann die im Kollektorfeld 2 installierte Fläche eingestellt werden. Solarertrag wird ange-
zeigt, wenn eine Fläche > 0 m
Flachkollektor Verwendung von Flachkollektoren in Kollektorfeld 2
Verwendung von Vakuumröhrenkollektoren in Kollektorfeld 2
1 ... 90 ... 255 Klimazone des Installationsortes gemäß Karte ( Bild 40, Seite 85).
▶ Standort der Anlage in der Karte mit den Klimazonen suchen und Wert der Klimazone einstellen.
Aus Warmwasser-Nachladung durch den Wärmeerzeuger unabhängig von der minimalen Warmwassertemperatur
Die Regelung erfasst, ob ein solarer Energieertrag vorhanden ist und ob die gespeicherte Wärmemenge zur
Warmwasserversorgung ausreicht. In Abhängigkeit der beiden Größen senkt die Regelung die vom Wärmeer-
zeuger zu erzeugende Warmwasser-Solltemperatur ab. Bei ausreichendem solarem Energieertrag entfällt so-
mit das Nachheizen mit dem Wärmeerzeuger. Bei Nichterreichen der hier eingestellten Temperatur erfolgt
eine Warmwasser-Nachladung durch den Wärmeerzeuger.
Aus Solareinfluss ausgeschaltet.
– 1 ... – 5 K Solareinfluss auf die Raumsolltemperatur: Bei einem hohen Wert wird die Vorlauftemperatur der Heizkurve
entsprechend stärker abgesenkt, um einen größeren passiven Solarenergieeintrag durch die Fenster des Ge-
bäudes zu ermöglichen. Gleichzeitig wird dadurch ein Überschwingen der Temperatur im Gebäude verringert
und der Komfort gesteigert.
• Solareinfluss Heizkreis erhöhen ( – 5 K = max. Einfluss), wenn der Heizkreis Räume beheizt, die mit großen
Fensterflächen in südlicher Himmelsrichtung ausgerichtet sind.
• Solareinfluss Heizkreis nicht erhöhen, wenn der Heizkreis Räume beheizt, die mit kleinen Fensterflächen in
nördlicher Himmelsrichtung ausgerichtet sind.
Ja Solarertrag auf null zurücksetzen.
Nein
Ja Die Kalibrierung der Solaroptimierung zurücksetzen und neu starten. Die Einstellungen unter
Solarertrag/-optimierung bleiben unverändert.
Nein
Aus Regelung auf eine konstante Temperaturdifferenz zwischen Kollektor und Speicher (Match Flow).
Double-Match-Flow (nur in Kombination mit Drehzahlregelung) dient zur schnellen Beladung des Speicher-
kopfes auf z. B. 45 °C, um ein Nachheizen des Trinkwassers durch den Heizkessel zu vermeiden.
0 ... 45 ... 50 % Für eine korrekte Funktion des Wärmemengenzählers muss der Glykolgehalt der Solarflüssigkeit angegeben
werden (nur mit Wärmemengenzählung(L)).
2
eingestellt ist.
2
eingestellt ist.
Logamatic SM200 – 6 720 808 929 (2013/11)
