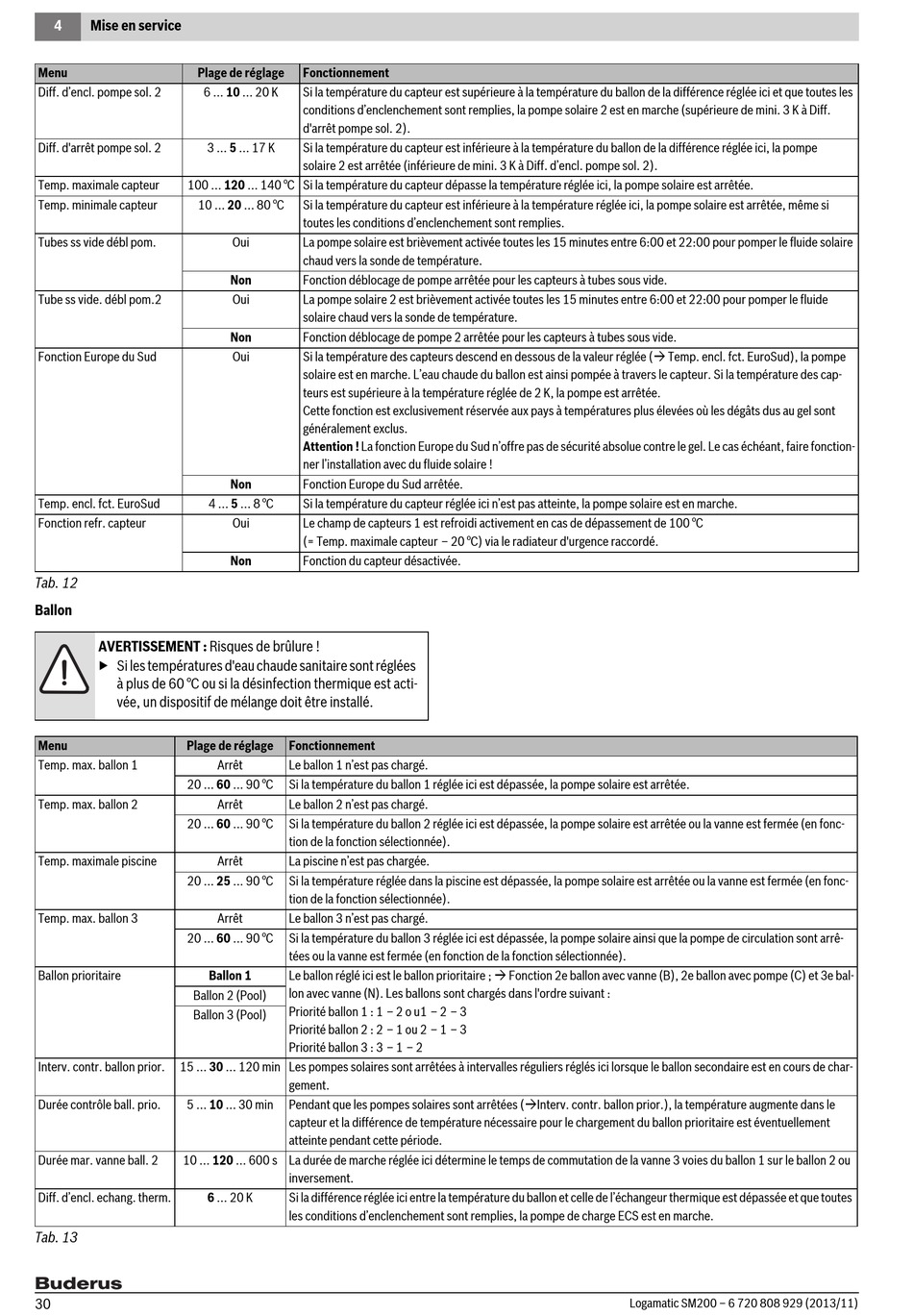

4 Mise en service
Menu Plage de réglage
Diff. d'encl. pompe sol. 2 6 ... 10 ... 20 K
Diff. d'arrêt pompe sol. 2 3 ... 5 ... 17 K
Temp. maximale capteur 100 ... 120 ... 140 °C Si la température du capteur dépasse la température réglée ici, la pompe solaire est arrêtée.
Temp. minimale capteur 10 ... 20 ... 80 °C
Tubes ss vide débl pom.
Tube ss vide. débl pom.2
Fonction Europe du Sud
Temp. encl. fct. EuroSud
Fonction refr. capteur
Tab. 12
Ballon
AVERTISSEMENT : Risques de brûlure !
▶ Si les températures d'eau chaude sanitaire sont réglées
à plus de 60 °C ou si la désinfection thermique est acti-
vée, un dispositif de mélange doit être installé.
Menu Plage de réglage
Temp. max. ballon 1
20 ... 60 ... 90 °C
Temp. max. ballon 2
20 ... 60 ... 90 °C
Temp. maximale piscine
20 ... 25 ... 90 °C
Temp. max. ballon 3
20 ... 60 ... 90 °C
Ballon prioritaire
Ballon 2 (Pool)
Ballon 3 (Pool)
Interv. contr. ballon prior. 15 ... 30 ... 120 min Les pompes solaires sont arrêtées à intervalles réguliers réglés ici lorsque le ballon secondaire est en cours de char-
Durée contrôle ball. prio. 5 ... 10 ... 30 min
Durée mar. vanne ball. 2 10 ... 120 ... 600 s La durée de marche réglée ici détermine le temps de commutation de la vanne 3 voies du ballon 1 sur le ballon 2 ou
Diff. d'encl. echang. therm. 6 ... 20 K
Tab. 13
30
Fonctionnement
Si la température du capteur est supérieure à la température du ballon de la différence réglée ici et que toutes les
conditions d'enclenchement sont remplies, la pompe solaire 2 est en marche (supérieure de mini. 3 K à Diff.
d'arrêt pompe sol. 2).
Si la température du capteur est inférieure à la température du ballon de la différence réglée ici, la pompe
solaire 2 est arrêtée (inférieure de mini. 3 K à Diff. d'encl. pompe sol. 2).
Si la température du capteur est inférieure à la température réglée ici, la pompe solaire est arrêtée, même si
toutes les conditions d'enclenchement sont remplies.
Oui La pompe solaire est brièvement activée toutes les 15 minutes entre 6:00 et 22:00 pour pomper le fluide solaire
chaud vers la sonde de température.
Non Fonction déblocage de pompe arrêtée pour les capteurs à tubes sous vide.
Oui La pompe solaire 2 est brièvement activée toutes les 15 minutes entre 6:00 et 22:00 pour pomper le fluide
solaire chaud vers la sonde de température.
Non Fonction déblocage de pompe 2 arrêtée pour les capteurs à tubes sous vide.
Oui Si la température des capteurs descend en dessous de la valeur réglée ( Temp. encl. fct. EuroSud), la pompe
solaire est en marche. L'eau chaude du ballon est ainsi pompée à travers le capteur. Si la température des cap-
teurs est supérieure à la température réglée de 2 K, la pompe est arrêtée.
Cette fonction est exclusivement réservée aux pays à températures plus élevées où les dégâts dus au gel sont
généralement exclus.
Attention ! La fonction Europe du Sud n'offre pas de sécurité absolue contre le gel. Le cas échéant, faire fonction-
ner l'installation avec du fluide solaire !
Non Fonction Europe du Sud arrêtée.
4 ... 5 ... 8 °C Si la température du capteur réglée ici n'est pas atteinte, la pompe solaire est en marche.
Oui Le champ de capteurs 1 est refroidi activement en cas de dépassement de 100 °C
(= Temp. maximale capteur – 20 °C) via le radiateur d'urgence raccordé.
Non Fonction du capteur désactivée.
Fonctionnement
Arrêt Le ballon 1 n'est pas chargé.
Si la température du ballon 1 réglée ici est dépassée, la pompe solaire est arrêtée.
Arrêt Le ballon 2 n'est pas chargé.
Si la température du ballon 2 réglée ici est dépassée, la pompe solaire est arrêtée ou la vanne est fermée (en fonc-
tion de la fonction sélectionnée).
Arrêt La piscine n'est pas chargée.
Si la température réglée dans la piscine est dépassée, la pompe solaire est arrêtée ou la vanne est fermée (en fonc-
tion de la fonction sélectionnée).
Arrêt Le ballon 3 n'est pas chargé.
Si la température du ballon 3 réglée ici est dépassée, la pompe solaire ainsi que la pompe de circulation sont arrê-
tées ou la vanne est fermée (en fonction de la fonction sélectionnée).
Le ballon réglé ici est le ballon prioritaire ;  Fonction 2e ballon avec vanne (B), 2e ballon avec pompe (C) et 3e bal-
Ballon 1
lon avec vanne (N). Les ballons sont chargés dans l'ordre suivant :
Priorité ballon 1 : 1 – 2 o u1 – 2 – 3
Priorité ballon 2 : 2 – 1 ou 2 – 1 – 3
Priorité ballon 3 : 3 – 1 – 2
gement.
Pendant que les pompes solaires sont arrêtées (Interv. contr. ballon prior.), la température augmente dans le
capteur et la différence de température nécessaire pour le chargement du ballon prioritaire est éventuellement
atteinte pendant cette période.
inversement.
Si la différence réglée ici entre la température du ballon et celle de l'échangeur thermique est dépassée et que toutes
les conditions d'enclenchement sont remplies, la pompe de charge ECS est en marche.
Logamatic SM200 – 6 720 808 929 (2013/11)
