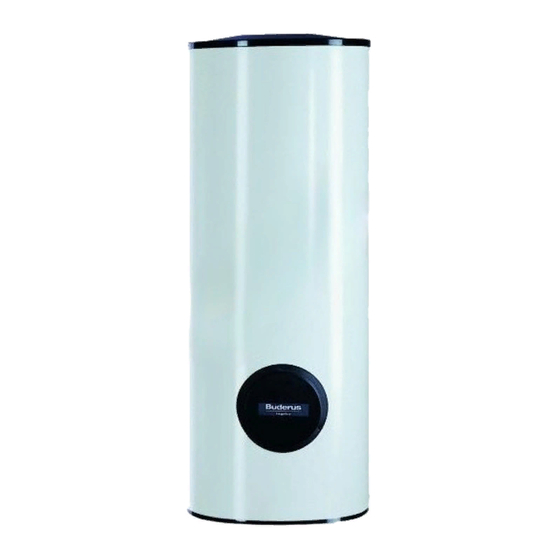

- Seite 1 7 747 001 882 – 09/2006 DE/CH/AT Für das Fachhandwerk Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
....... . . 18 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 3: Allgemeines
Produkts im Internet unter www.buderus.de/konfo abrufen oder bei der zuständigen Buderus-Niederlassung anfordern. ANWENDERHINWEIS Beachten Sie für die Montage und den Betrieb der Heizungsanlage die landes- spezifischen Normen und Richtlinien! Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 4: Werkzeuge, Materialien Und Hilfsmittel
Sie die Standardwerkzeuge aus dem Bereich Gas- und Wasserinstallation. Darüber hinaus sind zweckmäßig: – Buderus Kesselkuli oder Sackkarre mit Spanngurt – Buderus Transportnetz – Nass-/Trockensauger für die Reinigung Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 5: Sicherheit
Situation hin, die zu mittleren oder leichten Körperverletzungen oder zu Sachschäden führen kann. ANWENDERHINWEIS Anwendertipps für eine optimale Geräte- nutzung und -einstellung sowie sonstige nützliche Informationen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 6: Produktbeschreibung
Pos. 11: Tauchhülse eingeschweißt für heizungsseitige für Wartungs- und Reinigungsarbeiten. Regelung – Verkleidungsdeckel (Abb. 1, Pos. 7) Pos. 12: Tauchhülse eingeschweißt für solarseitige Regelung Pos. 13: Fußschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 7: Technische Daten
R ¾ 1465 2150 SM300/1W Tab. 2 Abmessungen und Anschlüsse Inkl. Verkleidungsdeckel, ohne Fußschrauben. Mindesthöhe des Aufstellraumes für den Austausch der Magnesiumanode. Ohne Inhalt, inkl. Verpackung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 8: Absicherungsgrenzen
Solarkreislauf Warmwasser Tab. 3 Absicherungsgrenzen des Warmwasserspeichers Je nach Einbindung in die Heizungsanlage ist eine Einzelabsiche- rung (Sicherheitsventil, Membranausdehnungsgefäß) erforder- lich. Betriebs- und Prüfdrücke sind Überdrücke. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 9: Warmwasserspeicher Transportieren
Warmwasserspeicher mit einem Spanngurt am Kes- selkuli sichern. Warmwasserspeicher zum Aufstellungsort transpor- tieren. Folie, Kanthölzer und Deckelpolster (Styropor) ent- fernen. Abb. 3 Warmwasserspeicher mit dem Kesselkuli transportieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 10: Warmwasserspeicher Montieren
M10 × 30 (Abb. 5, Pos. 2) in den Boden des Warm- wasserspeichers eindrehen. Warmwasserspeicher aufstellen und durch Drehen der Fußschrauben senkrecht ausrichten. ca. 20 Abb. 5 Fußschrauben montieren Pos. 1: Deckelpolster (Styropor) Pos. 2: Fußschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 11: Trinkwasserleitungen Installieren
Pos. 11: Manometeranschlussstutzen Achten Sie darauf, dass flexible (ab 1000 l Inhalt Vorschrift) Schläuche nicht geknickt oder verdreht werden. Pos. 12: Entleerungshahn Austritt Warmwasser Eintritt Kaltwasser Eintritt Zirkulation Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 12: Sicherheitsventil (Bauseitig)
Betriebsbereitschaft des Sicherheitsventils von Zeit zu Zeit durch Anlüften prüfen. 6.2.2 Dichtheit prüfen Alle Anschlüsse, die Reinigungsöffnung und die Inertanode auf Dichtheit prüfen. Alle Leitungen und Anschlüsse spannungsfrei mon- tieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 13: Warmwasser-Temperaturfühler Montieren
ßen Kesselteile berühren. ANWENDERHINWEIS Den elektrischen Anschluss des Tempera- turfühlers entnehmen Sie bitte dem mitge- lieferten Schaltplan. Abb. 8 Fühlersicherung montieren Pos. 1: Fühlersicherung Pos. 2: Tauchhülse Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 14: Inbetriebnahme Und Außerbetriebnahme
Dazu Be- und Entlüftungsventil (Abb. 9, Pos. 1) öffnen. Austritt Warmwasser Eintritt Kaltwasser Alle Anschlüsse, Rohrleitungen und die Reinigungs- Eintritt Zirkulation öffnung auf Dichtheit prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 15: Hinweise Für Den Betrieb
Hygiene in Trinkwasseranlagen (Spülen der Rohrleitun- gen). ANWENDERHINWEIS Informationen zur Bedienung (z. B. das Einstellen der Warmwassertemperatur) können Sie aus der Bedienungsanleitung des Regelgerätes entnehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 16: Wartung
Dichtung (Abb. 10, Pos. 2) entnehmen. Abb. 10 Reinigungsöffnung demontieren Pos. 1: Reinigungsöffnung Pos. 2: Handlochdeckel-Dichtung Pos. 3: Handlochdeckel Pos. 4: Sechskantschrauben Pos. 5: Wärmeschutzelement Pos. 6: Handlochdeckelabdeckung mit Schrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 17: Warmwasserspeicher Reinigen
Reinigung beseitigen (z. B. mit dem kalk- lösenden Mittel CitroPlus der Firma Sanit). Wir empfeh- len Ihnen, die chemische Reinigung von einer Fachfirma durchführen zu lassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 18: Magnesiumanode Prüfen
PTFE-Band) neu ein. Magnesiumanode wieder in die Muffe eindrehen. Magnesiumanode austauschen Wenn die Magnesiumanode verbraucht ist, montie- ren Sie eine neue, wie in Abbildung 12 dargestellt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... -
Seite 19: Warmwasserspeicher Nach Reinigung Wieder In Betrieb Nehmen
(Abb. 1, Seite 6) wieder auf den Warmwasserspei- Pos. 1: Reinigungsöffnung cher legen. Pos. 2: Handlochdeckel-Dichtung Pos. 3: Handlochdeckel Pos. 4: Sechskantschrauben Pos. 5: Wärmeschutzelement Pos. 6: Handlochdeckelabdeckung mit Schrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Bivalenter Speicher-Wassererwärmer SM300/1 • Ausgabe 09/2006... - Seite 20 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
