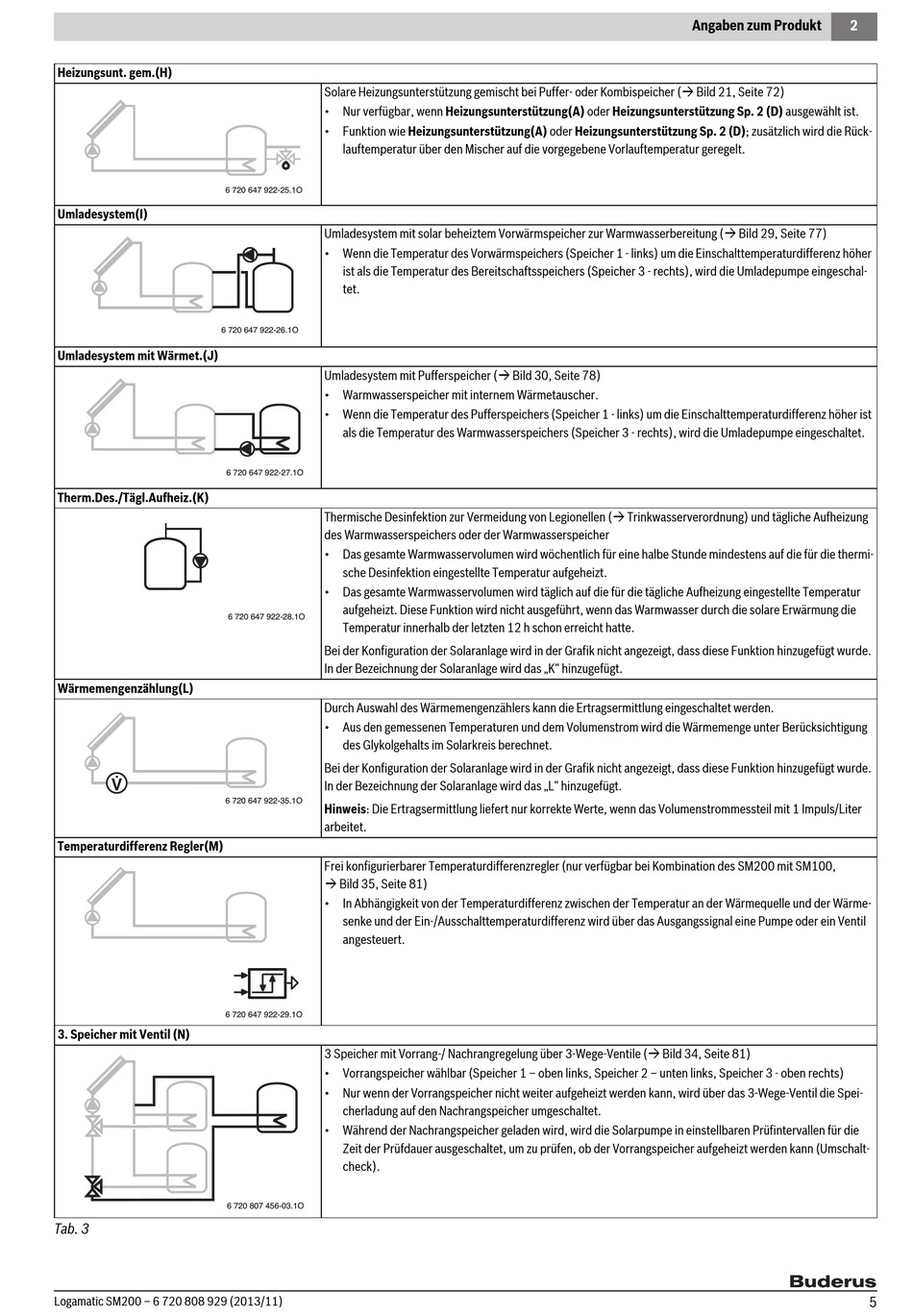

Wärmemengenzählung(L); Temperaturdifferenz Regler(M) - Buderus Logamatic SM200 Installationsanleitung

Heizungsunt. gem.(H)
6 720 647 922-25.1O
Umladesystem(I)
6 720 647 922-26.1O
Umladesystem mit Wärmet.(J)
6 720 647 922-27.1O
Therm.Des./Tägl.Aufheiz.(K)
Wärmemengenzählung(L)
V
6 720 647 922-35.1O

Temperaturdifferenz Regler(M)

6 720 647 922-29.1O
3. Speicher mit Ventil (N)
Tab. 3
Logamatic SM200 – 6 720 808 929 (2013/11)
Solare Heizungsunterstützung gemischt bei Puffer- oder Kombispeicher ( Bild 21, Seite 72)
• Nur verfügbar, wenn Heizungsunterstützung(A) oder Heizungsunterstützung Sp. 2 (D) ausgewählt ist.
• Funktion wie Heizungsunterstützung(A) oder Heizungsunterstützung Sp. 2 (D); zusätzlich wird die Rück-
lauftemperatur über den Mischer auf die vorgegebene Vorlauftemperatur geregelt.
Umladesystem mit solar beheiztem Vorwärmspeicher zur Warmwasserbereitung ( Bild 29, Seite 77)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1 - links) um die Einschalttemperaturdifferenz höher
ist als die Temperatur des Bereitschaftsspeichers (Speicher 3 - rechts), wird die Umladepumpe eingeschal-
tet.
Umladesystem mit Pufferspeicher ( Bild 30, Seite 78)
• Warmwasserspeicher mit internem Wärmetauscher.
• Wenn die Temperatur des Pufferspeichers (Speicher 1 - links) um die Einschalttemperaturdifferenz höher ist
als die Temperatur des Warmwasserspeichers (Speicher 3 - rechts), wird die Umladepumpe eingeschaltet.
Thermische Desinfektion zur Vermeidung von Legionellen ( Trinkwasserverordnung) und tägliche Aufheizung
des Warmwasserspeichers oder der Warmwasserspeicher
• Das gesamte Warmwasservolumen wird wöchentlich für eine halbe Stunde mindestens auf die für die thermi-
sche Desinfektion eingestellte Temperatur aufgeheizt.
• Das gesamte Warmwasservolumen wird täglich auf die für die tägliche Aufheizung eingestellte Temperatur
aufgeheizt. Diese Funktion wird nicht ausgeführt, wenn das Warmwasser durch die solare Erwärmung die
6 720 647 922-28.1O
Temperatur innerhalb der letzten 12 h schon erreicht hatte.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt, dass diese Funktion hinzugefügt wurde.
In der Bezeichnung der Solaranlage wird das „K" hinzugefügt.
Durch Auswahl des Wärmemengenzählers kann die Ertragsermittlung eingeschaltet werden.
• Aus den gemessenen Temperaturen und dem Volumenstrom wird die Wärmemenge unter Berücksichtigung
des Glykolgehalts im Solarkreis berechnet.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt, dass diese Funktion hinzugefügt wurde.
In der Bezeichnung der Solaranlage wird das „L" hinzugefügt.
Hinweis: Die Ertragsermittlung liefert nur korrekte Werte, wenn das Volumenstrommessteil mit 1 Impuls/Liter
arbeitet.
Frei konfigurierbarer Temperaturdifferenzregler (nur verfügbar bei Kombination des SM200 mit SM100,
 Bild 35, Seite 81)
• In Abhängigkeit von der Temperaturdifferenz zwischen der Temperatur an der Wärmequelle und der Wärme-
senke und der Ein-/Ausschalttemperaturdifferenz wird über das Ausgangssignal eine Pumpe oder ein Ventil
angesteuert.
3 Speicher mit Vorrang-/ Nachrangregelung über 3-Wege-Ventile ( Bild 34, Seite 81)
• Vorrangspeicher wählbar (Speicher 1 – oben links, Speicher 2 – unten links, Speicher 3 - oben rechts)
• Nur wenn der Vorrangspeicher nicht weiter aufgeheizt werden kann, wird über das 3-Wege-Ventil die Spei-
cherladung auf den Nachrangspeicher umgeschaltet.
• Während der Nachrangspeicher geladen wird, wird die Solarpumpe in einstellbaren Prüfintervallen für die
Zeit der Prüfdauer ausgeschaltet, um zu prüfen, ob der Vorrangspeicher aufgeheizt werden kann (Umschalt-
check).
6 720 807 456-03.1O
