CV-ondersteuning conform (H)
6 720 647 922-25.1O
Circulatiesysteem (I)
6 720 647 922-26.1O
Circ.syst. met warmtewisselaar (J)
6 720 647 922-27.1O

Therm.desinf./dagelijkse opw. (K)

Warmtemeting (L)
V
6 720 647 922-35.1O
Temperatuurverschil regeling (M)
6 720 647 922-29.1O
3e boiler met ventiel (N)

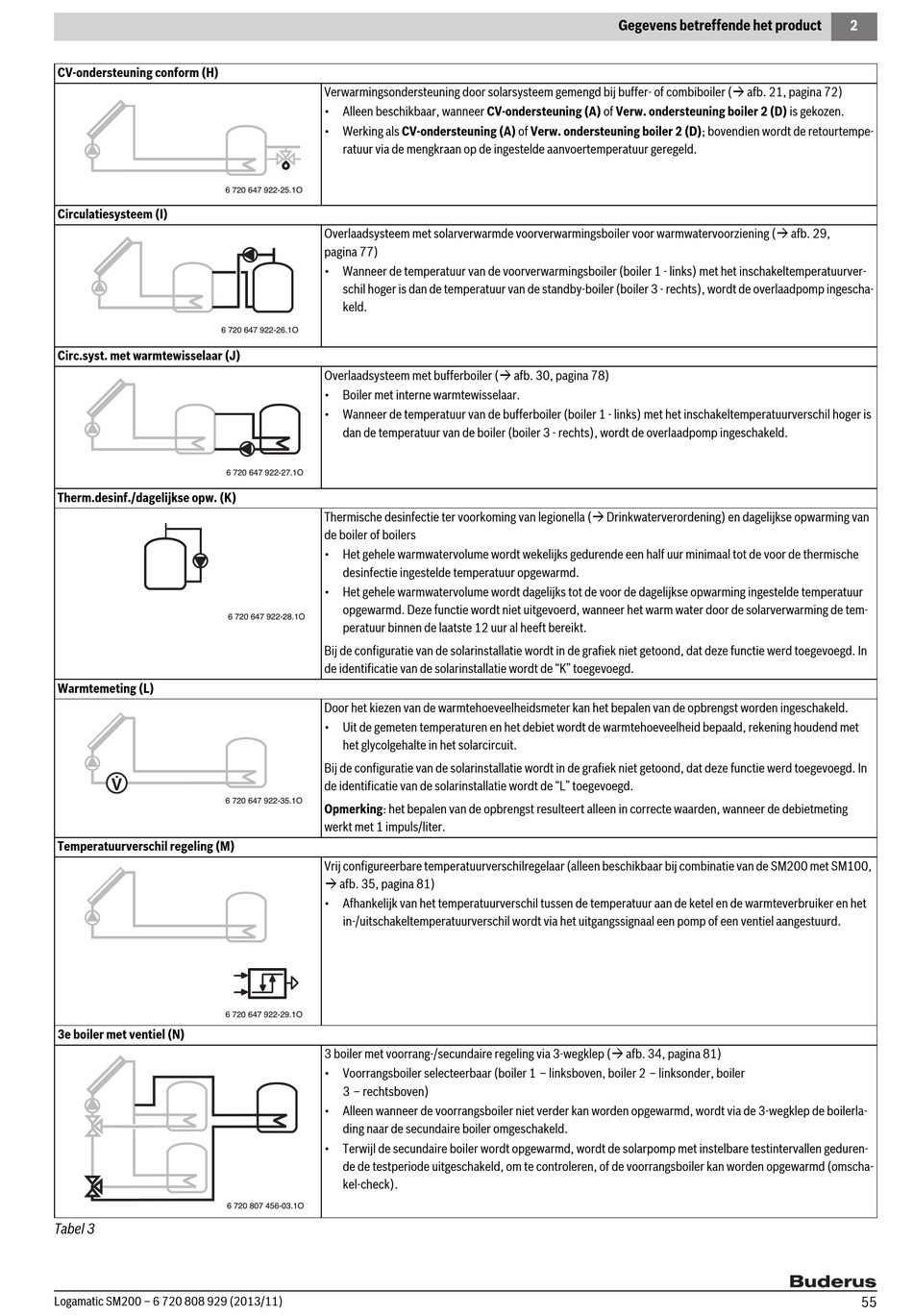

Tabel 3
Logamatic SM200 – 6 720 808 929 (2013/11)
Verwarmingsondersteuning door solarsysteem gemengd bij buffer- of combiboiler ( afb. 21, pagina 72)
• Alleen beschikbaar, wanneer CV-ondersteuning (A) of Verw. ondersteuning boiler 2 (D) is gekozen.
• Werking als CV-ondersteuning (A) of Verw. ondersteuning boiler 2 (D); bovendien wordt de retourtempe-
ratuur via de mengkraan op de ingestelde aanvoertemperatuur geregeld.
Overlaadsysteem met solarverwarmde voorverwarmingsboiler voor warmwatervoorziening ( afb. 29,
pagina 77)
• Wanneer de temperatuur van de voorverwarmingsboiler (boiler 1 - links) met het inschakeltemperatuurver-
schil hoger is dan de temperatuur van de standby-boiler (boiler 3 - rechts), wordt de overlaadpomp ingescha-
keld.
Overlaadsysteem met bufferboiler ( afb. 30, pagina 78)
• Boiler met interne warmtewisselaar.
• Wanneer de temperatuur van de bufferboiler (boiler 1 - links) met het inschakeltemperatuurverschil hoger is
dan de temperatuur van de boiler (boiler 3 - rechts), wordt de overlaadpomp ingeschakeld.
Thermische desinfectie ter voorkoming van legionella ( Drinkwaterverordening) en dagelijkse opwarming van
de boiler of boilers
• Het gehele warmwatervolume wordt wekelijks gedurende een half uur minimaal tot de voor de thermische
desinfectie ingestelde temperatuur opgewarmd.
• Het gehele warmwatervolume wordt dagelijks tot de voor de dagelijkse opwarming ingestelde temperatuur
opgewarmd. Deze functie wordt niet uitgevoerd, wanneer het warm water door de solarverwarming de tem-
6 720 647 922-28.1O
peratuur binnen de laatste 12 uur al heeft bereikt.
Bij de configuratie van de solarinstallatie wordt in de grafiek niet getoond, dat deze functie werd toegevoegd. In
de identificatie van de solarinstallatie wordt de "K" toegevoegd.
Door het kiezen van de warmtehoeveelheidsmeter kan het bepalen van de opbrengst worden ingeschakeld.
• Uit de gemeten temperaturen en het debiet wordt de warmtehoeveelheid bepaald, rekening houdend met
het glycolgehalte in het solarcircuit.
Bij de configuratie van de solarinstallatie wordt in de grafiek niet getoond, dat deze functie werd toegevoegd. In
de identificatie van de solarinstallatie wordt de "L" toegevoegd.
Opmerking: het bepalen van de opbrengst resulteert alleen in correcte waarden, wanneer de debietmeting
werkt met 1 impuls/liter.
Vrij configureerbare temperatuurverschilregelaar (alleen beschikbaar bij combinatie van de SM200 met SM100,
 afb. 35, pagina 81)
• Afhankelijk van het temperatuurverschil tussen de temperatuur aan de ketel en de warmteverbruiker en het
in-/uitschakeltemperatuurverschil wordt via het uitgangssignaal een pomp of een ventiel aangestuurd.
3 boiler met voorrang-/secundaire regeling via 3-wegklep ( afb. 34, pagina 81)
• Voorrangsboiler selecteerbaar (boiler 1 – linksboven, boiler 2 – linksonder, boiler
3 – rechtsboven)
• Alleen wanneer de voorrangsboiler niet verder kan worden opgewarmd, wordt via de 3-wegklep de boilerla-
ding naar de secundaire boiler omgeschakeld.
• Terwijl de secundaire boiler wordt opgewarmd, wordt de solarpomp met instelbare testintervallen geduren-
de de testperiode uitgeschakeld, om te controleren, of de voorrangsboiler kan worden opgewarmd (omscha-
kel-check).
6 720 807 456-03.1O
