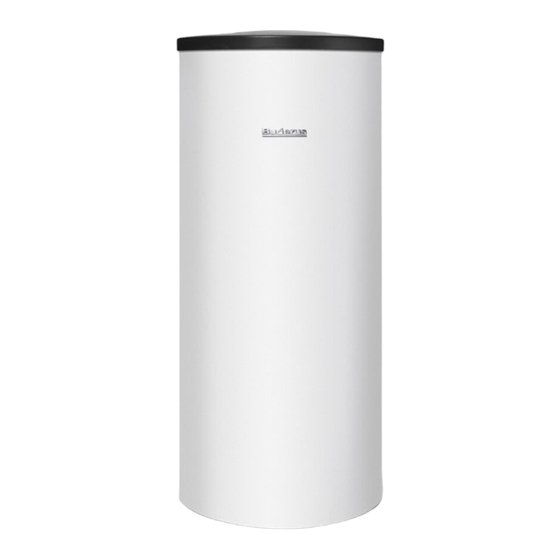

Buderus SNB200 Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Warmwasserspeicher
  5. SNB200
  6. Installations- und bedienungsanleitung
Buderus SNB200 Installations- Und Bedienungsanleitung

Buderus SNB200 Installations- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SNB200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus SNB200

Inhaltszusammenfassung für Buderus SNB200

  • Seite 2 BASIS DOCUMENT - DO NOT PRINT Warmwasserspeicher Installations- und Bedienungsanleitung SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) Vor Installation und Wartung sorgfältig lesen. BASIS DOCUMENT - DO NOT PRINT...

  • Seite 3: Inhaltsverzeichnis

    9.2.3 Magnesiumanode prüfen ......8 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02)

  • Seite 4: Symbolerklärung Und Allgemeine Sicherheitshinweise

    Die beiden Typen SUB300(W) und SMB300(W) sind zusätzlich mit einer Prüföffnung zur Wartung und Reinigung an der Vorderseite aus- gestattet. SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...

  • Seite 5: Technische Daten

    Kaltwasser 10 °C. Messung mit max. Beheizungsleistung. Bei Verringerung der Beheizungsleistung wird N kleiner. 5) Bei Wärmeerzeugern mit höherer Beheizungsleistung auf den angegebenen Wert begrenzen. SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...

  • Seite 6: Vorschriften

    Wenn der Verkleidungsmantel für den Transport abgenommen wurde, muss dieser vor dem hydraulischen Anschluss wieder angebracht werden ( Bild 12, Seite 13). SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...

  • Seite 7: Warmwasserspeicher Hydraulisch Anschließen

    Wenn der Ruhedruck der Anlage 80 % des Sicherheitsventil-Ansprech- drucks überschreitet: ▶ Druckminderer vorschalten ( Bild 14 und Bild 15, Seite 14). SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...

  • Seite 8: Inbetriebnahme

    Recycling oder der Entsorgung zugeführt werden. des Betreibers: Heizungsanlage in Betrieb lassen und die nied- rigste Wassertemperatur einstellen. SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...

  • Seite 9: Wartung

    Reinigung entkalken (z. B. mit einem geeigneten kalklösenden Mittel auf Zitronensäurebasis). ▶ Warmwasserspeicher ausspritzen ( Bild 20, Seite 16). SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 10 Fig. 1 SNB160, SNB200, SUB300 Rp 1 1/2 19 mm 19 mm 6 720 808 558-02.1T Fig. 2 SBB200, SMB300 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 11 Fig. 3 Fig. 4 58 mbar 58 mbar 2000 kg/h 2000 kg/h SMB300(W), SUB300(W) SBB200(W), SMB300(W) SNB160(W), SNB200(W), SBB200(W) SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 12 16 17 6 720 808 558-05.1T Fig. 5 SNB160, SNB200, SUB300 SBB200, SMB300 6 720 808 557-12.1T Fig. 6 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 13 BASIS DOCUMENT - DO NOT PRINT 6 720 808 557-11.1T Fig. 7 6 720 808 557-10.1T 6 720 808 557-08.1T Fig. 8 Fig. 9 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 14 6 720 808 557-06.1T Fig. 10 Fig. 12 6 720 808 558-13.1T 6 720 808 558-07.1T Fig. 13 Fig. 11 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 15 Fig. 14 SNB160, SNB200, SUB300 ≥ DN20 ≤ 10 bar p1 > p2 6 720 647 567-08.3T Fig. 15 SBB200, SMB300 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 16 6 720 807 468-05.1T Fig. 16 Fig. 18 6 720 807 468-14.1T 6 720 808 558-14.1T Fig. 17 Fig. 19 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 17 5 bar (73 psi) 10 °C (50 °F) 6 720 808 558-16.1T 6 720 647 567-21.3ITL Fig. 21 Fig. 23 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 18 6 720 808 558-17.1T Fig. 24 Fig. 26 6 720 808 558-18.1T 6 720 808 558-11.1T Fig. 25 Fig. 27 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
  • Seite 19 Ø ≥ 15 mm (Ø ≥ 0.59 inch) 6 720 801 708-09.1ITL Fig. 28 6 720 808 558-12.1T Fig. 29 SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 808 558 (2014/02) BASIS DOCUMENT - DO NOT PRINT...
