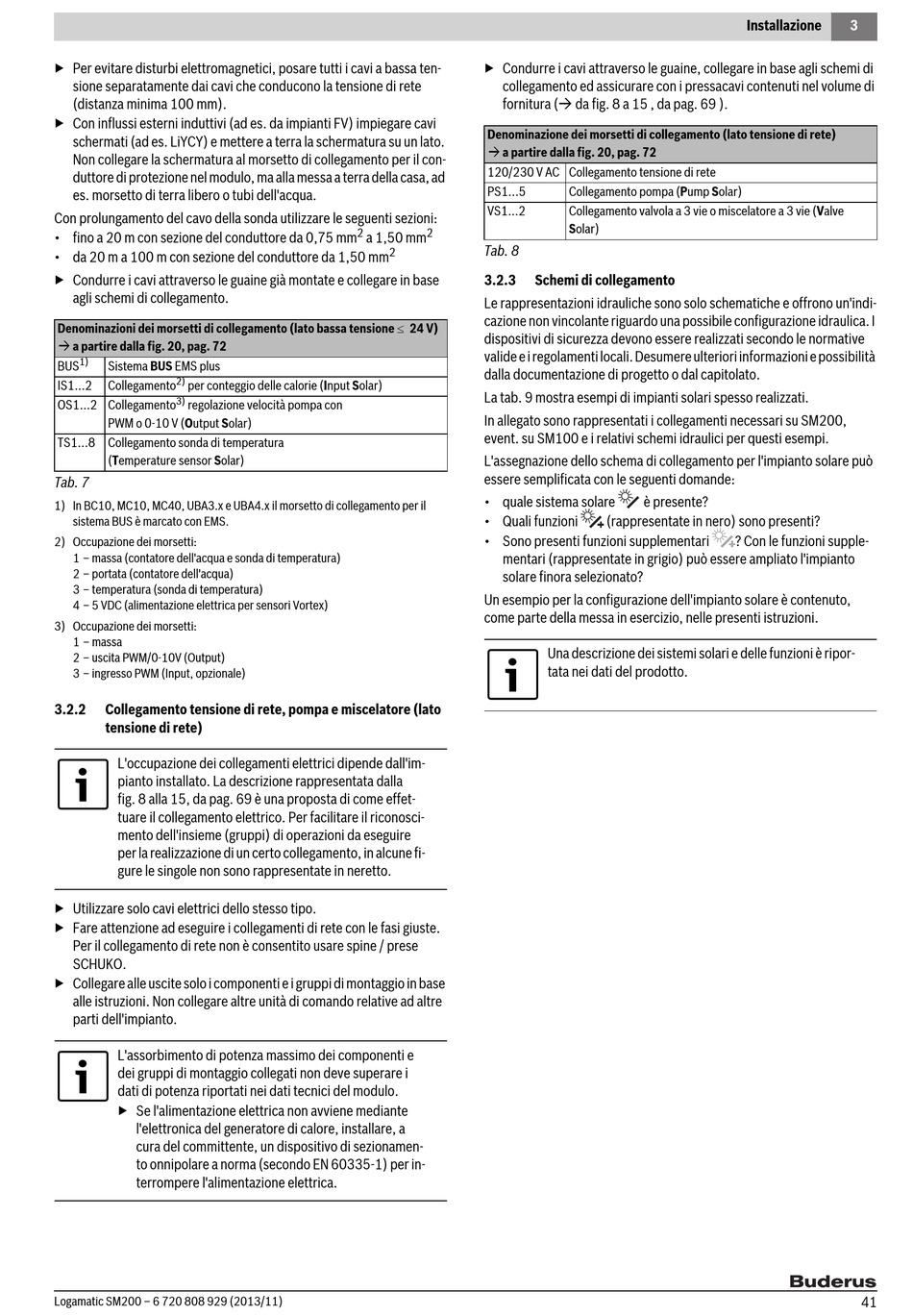

▶ Per evitare disturbi elettromagnetici, posare tutti i cavi a bassa ten-
sione separatamente dai cavi che conducono la tensione di rete
(distanza minima 100 mm).
▶ Con influssi esterni induttivi (ad es. da impianti FV) impiegare cavi
schermati (ad es. LiYCY) e mettere a terra la schermatura su un lato.
Non collegare la schermatura al morsetto di collegamento per il con-
duttore di protezione nel modulo, ma alla messa a terra della casa, ad
es. morsetto di terra libero o tubi dell'acqua.
Con prolungamento del cavo della sonda utilizzare le seguenti sezioni:
• fino a 20 m con sezione del conduttore da 0,75 mm
• da 20 m a 100 m con sezione del conduttore da 1,50 mm
▶ Condurre i cavi attraverso le guaine già montate e collegare in base
agli schemi di collegamento.
Denominazioni dei morsetti di collegamento (lato bassa tensione  24 V)
 a partire dalla fig. 20, pag. 72
1)
BUS Sistema BUS EMS plus
2)
IS1...2 Collegamento per conteggio delle calorie (Input Solar)
3)
OS1...2 Collegamento regolazione velocità pompa con
PWM o 0-10 V (Output Solar)
TS1...8 Collegamento sonda di temperatura
(Temperature sensor Solar)
Tab. 7
1) In BC10, MC10, MC40, UBA3.x e UBA4.x il morsetto di collegamento per il
sistema BUS è marcato con EMS.
2) Occupazione dei morsetti:
1 – massa (contatore dell'acqua e sonda di temperatura)
2 – portata (contatore dell'acqua)
3 – temperatura (sonda di temperatura)
4 – 5 VDC (alimentazione elettrica per sensori Vortex)
3) Occupazione dei morsetti:
1 – massa
2 – uscita PWM/0-10V (Output)
3 – ingresso PWM (Input, opzionale)
3.2.2 Collegamento tensione di rete, pompa e miscelatore (lato
tensione di rete)
L'occupazione dei collegamenti elettrici dipende dall'im-
pianto installato. La descrizione rappresentata dalla
fig. 8 alla 15, da pag. 69 è una proposta di come effet-
tuare il collegamento elettrico. Per facilitare il riconosci-
mento dell'insieme (gruppi) di operazioni da eseguire
per la realizzazione di un certo collegamento, in alcune fi-
gure le singole non sono rappresentate in neretto.
▶ Utilizzare solo cavi elettrici dello stesso tipo.
▶ Fare attenzione ad eseguire i collegamenti di rete con le fasi giuste.
Per il collegamento di rete non è consentito usare spine / prese
SCHUKO.
▶ Collegare alle uscite solo i componenti e i gruppi di montaggio in base
alle istruzioni. Non collegare altre unità di comando relative ad altre
parti dell'impianto.
L'assorbimento di potenza massimo dei componenti e
dei gruppi di montaggio collegati non deve superare i
dati di potenza riportati nei dati tecnici del modulo.
▶ Se l'alimentazione elettrica non avviene mediante
l'elettronica del generatore di calore, installare, a
cura del committente, un dispositivo di sezionamen-
to onnipolare a norma (secondo EN 60335-1) per in-
terrompere l'alimentazione elettrica.
Logamatic SM200 – 6 720 808 929 (2013/11)
▶ Condurre i cavi attraverso le guaine, collegare in base agli schemi di
collegamento ed assicurare con i pressacavi contenuti nel volume di
fornitura ( da fig. 8 a 15 , da pag. 69 ).
Denominazione dei morsetti di collegamento (lato tensione di rete)
 a partire dalla fig. 20, pag. 72
120/230 V AC Collegamento tensione di rete
PS1...5
VS1...2
2 2
a 1,50 mm
Tab. 8
2
3.2.3
Le rappresentazioni idrauliche sono solo schematiche e offrono un'indi-
cazione non vincolante riguardo una possibile configurazione idraulica. I
dispositivi di sicurezza devono essere realizzati secondo le normative
valide e i regolamenti locali. Desumere ulteriori informazioni e possibilità
dalla documentazione di progetto o dal capitolato.
La tab. 9 mostra esempi di impianti solari spesso realizzati.
In allegato sono rappresentati i collegamenti necessari su SM200,
event. su SM100 e i relativi schemi idraulici per questi esempi.
L'assegnazione dello schema di collegamento per l'impianto solare può
essere semplificata con le seguenti domande:
• quale sistema solare
• Quali funzioni
• Sono presenti funzioni supplementari
mentari (rappresentate in grigio) può essere ampliato l'impianto
solare finora selezionato?
Un esempio per la configurazione dell'impianto solare è contenuto,
come parte della messa in esercizio, nelle presenti istruzioni.
Collegamento pompa (Pump Solar)
Collegamento valvola a 3 vie o miscelatore a 3 vie (Valve
Solar)

Schemi di collegamento

è presente?
(rappresentate in nero) sono presenti?
Una descrizione dei sistemi solari e delle funzioni è ripor-
tata nei dati del prodotto.
Installazione 3
? Con le funzioni supple-
41
