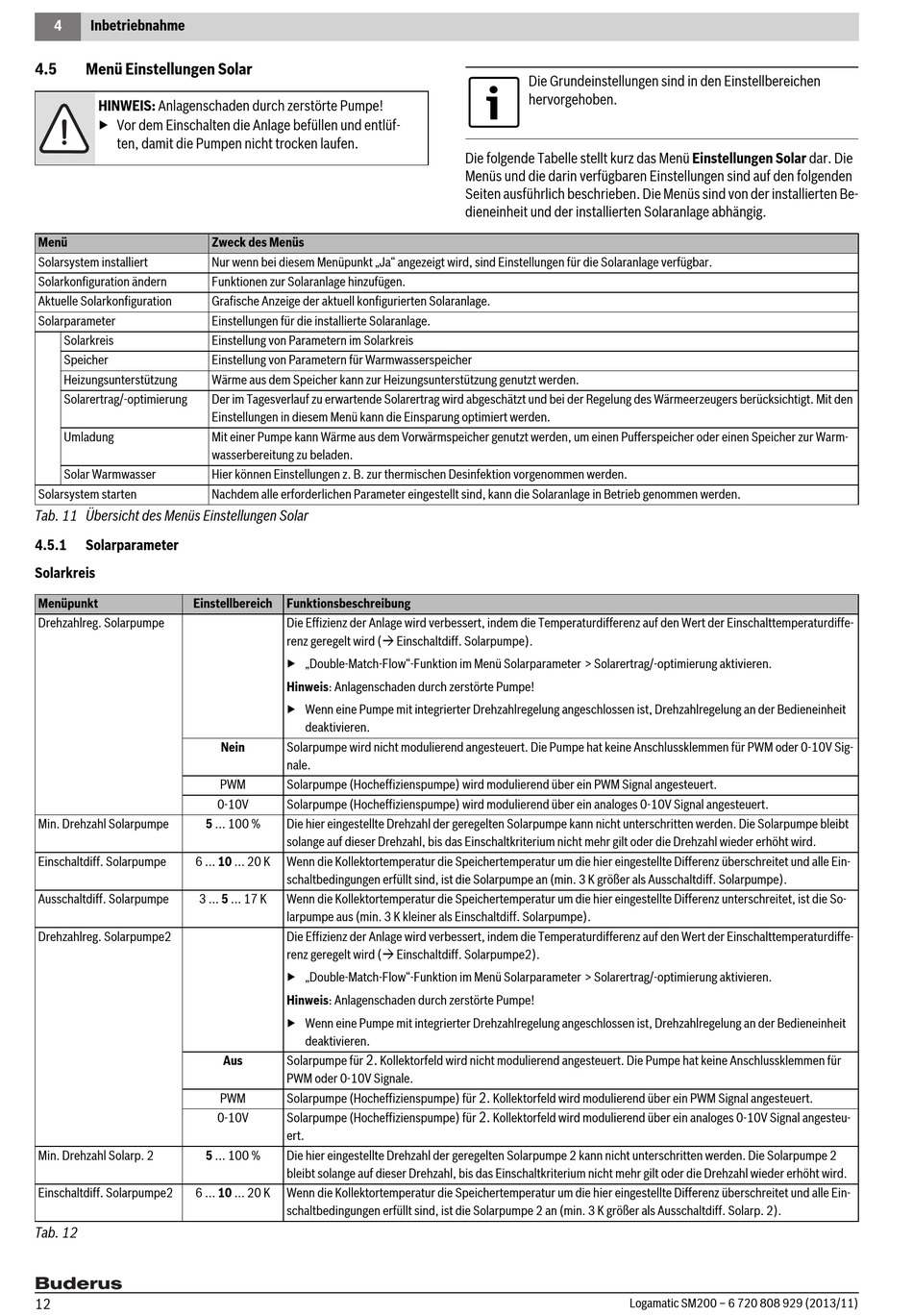

4 Inbetriebnahme
4.5 Menü Einstellungen Solar
HINWEIS: Anlagenschaden durch zerstörte Pumpe!
▶ Vor dem Einschalten die Anlage befüllen und entlüf-
ten, damit die Pumpen nicht trocken laufen.
Menü
Solarsystem installiert
Solarkonfiguration ändern
Aktuelle Solarkonfiguration

Solarparameter

Solarkreis
Speicher
Heizungsunterstützung
Solarertrag/-optimierung
Umladung
Solar Warmwasser
Solarsystem starten
Tab. 11 Übersicht des Menüs Einstellungen Solar
4.5.1 Solarparameter
Solarkreis
Menüpunkt Einstellbereich
Drehzahlreg. Solarpumpe
Min. Drehzahl Solarpumpe 5 ... 100 %
Einschaltdiff. Solarpumpe 6 ... 10 ... 20 K
Ausschaltdiff. Solarpumpe 3 ... 5 ... 17 K
Drehzahlreg. Solarpumpe2
Min. Drehzahl Solarp. 2 5 ... 100 %
Einschaltdiff. Solarpumpe2 6 ... 10 ... 20 K
Tab. 12
12
Zweck des Menüs
Nur wenn bei diesem Menüpunkt „Ja" angezeigt wird, sind Einstellungen für die Solaranlage verfügbar.
Funktionen zur Solaranlage hinzufügen.
Grafische Anzeige der aktuell konfigurierten Solaranlage.
Einstellungen für die installierte Solaranlage.
Einstellung von Parametern im Solarkreis
Einstellung von Parametern für Warmwasserspeicher
Wärme aus dem Speicher kann zur Heizungsunterstützung genutzt werden.
Der im Tagesverlauf zu erwartende Solarertrag wird abgeschätzt und bei der Regelung des Wärmeerzeugers berücksichtigt. Mit den
Einstellungen in diesem Menü kann die Einsparung optimiert werden.
Mit einer Pumpe kann Wärme aus dem Vorwärmspeicher genutzt werden, um einen Pufferspeicher oder einen Speicher zur Warm-
wasserbereitung zu beladen.
Hier können Einstellungen z. B. zur thermischen Desinfektion vorgenommen werden.
Nachdem alle erforderlichen Parameter eingestellt sind, kann die Solaranlage in Betrieb genommen werden.
Funktionsbeschreibung
Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Einschalttemperaturdiffe-
renz geregelt wird ( Einschaltdiff. Solarpumpe).
▶ „Double-Match-Flow"-Funktion im Menü Solarparameter > Solarertrag/-optimierung aktivieren.
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung angeschlossen ist, Drehzahlregelung an der Bedieneinheit
deaktivieren.
Nein Solarpumpe wird nicht modulierend angesteuert. Die Pumpe hat keine Anschlussklemmen für PWM oder 0-10V Sig-
nale.
PWM Solarpumpe (Hocheffizienspumpe) wird modulierend über ein PWM Signal angesteuert.
0-10V Solarpumpe (Hocheffizienspumpe) wird modulierend über ein analoges 0-10V Signal angesteuert.
Die hier eingestellte Drehzahl der geregelten Solarpumpe kann nicht unterschritten werden. Die Solarpumpe bleibt
solange auf dieser Drehzahl, bis das Einschaltkriterium nicht mehr gilt oder die Drehzahl wieder erhöht wird.
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz überschreitet und alle Ein-
schaltbedingungen erfüllt sind, ist die Solarpumpe an (min. 3 K größer als Ausschaltdiff. Solarpumpe).
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz unterschreitet, ist die So-
larpumpe aus (min. 3 K kleiner als Einschaltdiff. Solarpumpe).
Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Einschalttemperaturdiffe-
renz geregelt wird ( Einschaltdiff. Solarpumpe2).
▶ „Double-Match-Flow"-Funktion im Menü Solarparameter > Solarertrag/-optimierung aktivieren.
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung angeschlossen ist, Drehzahlregelung an der Bedieneinheit
deaktivieren.
2.
Aus Solarpumpe für Kollektorfeld wird nicht modulierend angesteuert. Die Pumpe hat keine Anschlussklemmen für
PWM oder 0-10V Signale.
PWM Solarpumpe (Hocheffizienspumpe) für
0-10V Solarpumpe (Hocheffizienspumpe) für
ert.
Die hier eingestellte Drehzahl der geregelten Solarpumpe 2 kann nicht unterschritten werden. Die Solarpumpe 2
bleibt solange auf dieser Drehzahl, bis das Einschaltkriterium nicht mehr gilt oder die Drehzahl wieder erhöht wird.
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz überschreitet und alle Ein-
schaltbedingungen erfüllt sind, ist die Solarpumpe 2 an (min. 3 K größer als Ausschaltdiff. Solarp. 2).
Die Grundeinstellungen sind in den Einstellbereichen
hervorgehoben.
Die folgende Tabelle stellt kurz das Menü Einstellungen Solar dar. Die
Menüs und die darin verfügbaren Einstellungen sind auf den folgenden
Seiten ausführlich beschrieben. Die Menüs sind von der installierten Be-
dieneinheit und der installierten Solaranlage abhängig.
2.
Kollektorfeld wird modulierend über ein PWM Signal angesteuert.
2.
Kollektorfeld wird modulierend über ein analoges 0-10V Signal angesteu-
Logamatic SM200 – 6 720 808 929 (2013/11)
