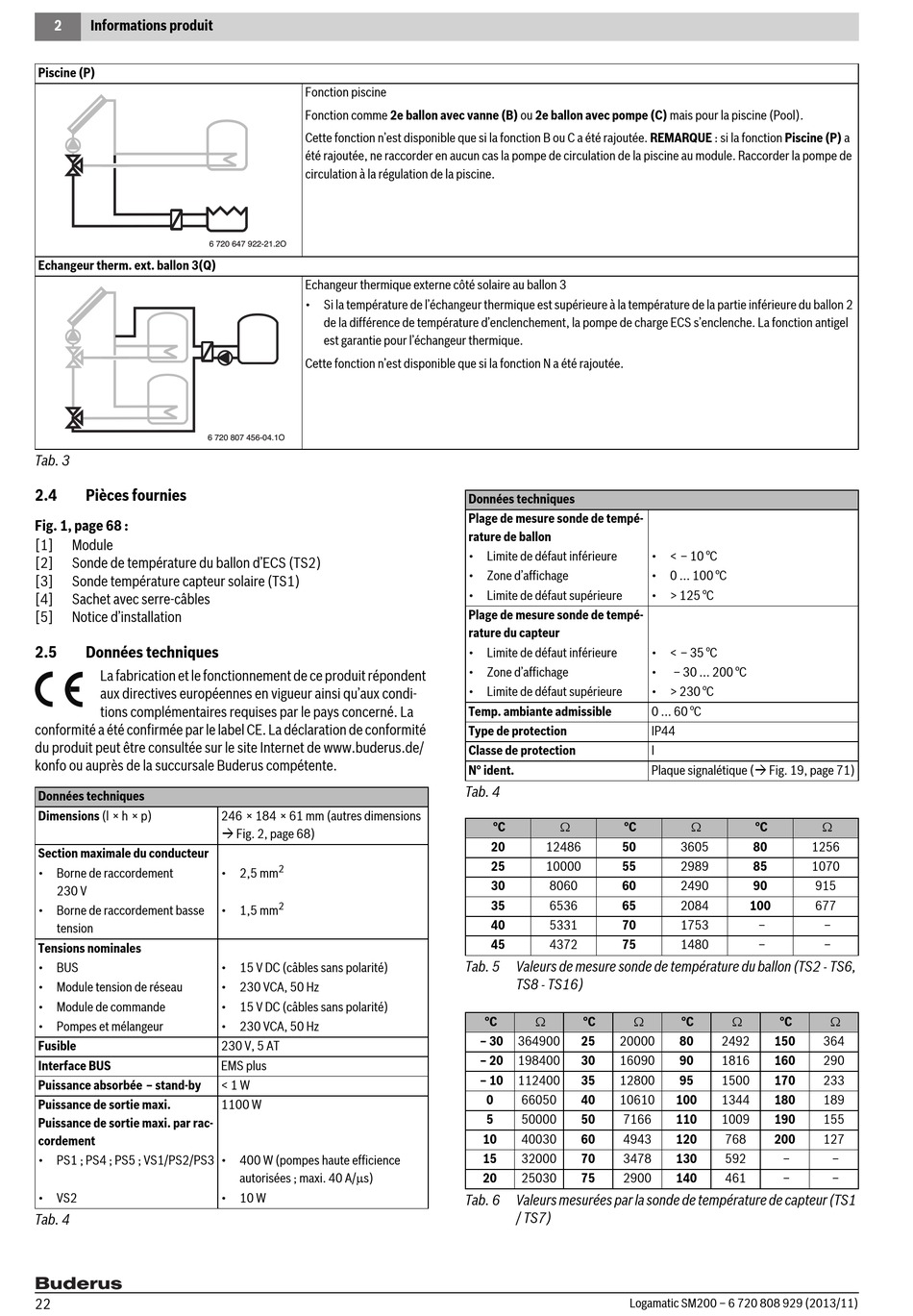

2 Informations produit
Piscine (P)
Echangeur therm. ext. ballon 3(Q)
Tab. 3
2.4 Pièces fournies
Fig. 1, page 68 :
[1] Module
[2] Sonde de température du ballon d'ECS (TS2)
[3] Sonde température capteur solaire (TS1)
[4] Sachet avec serre-câbles
[5] Notice d'installation
2.5 Données techniques
La fabrication et le fonctionnement de ce produit répondent
aux directives européennes en vigueur ainsi qu'aux condi-
tions complémentaires requises par le pays concerné. La
conformité a été confirmée par le label CE. La déclaration de conformité
du produit peut être consultée sur le site Internet de www.buderus.de/
konfo ou auprès de la succursale Buderus compétente.
Données techniques
Dimensions (l × h × p)
Section maximale du conducteur
• Borne de raccordement
230 V
• Borne de raccordement basse
tension
Tensions nominales
• BUS
• Module tension de réseau
• Module de commande
• Pompes et mélangeur
Fusible
Interface BUS
Puissance absorbée – stand-by
Puissance de sortie maxi.
Puissance de sortie maxi. par rac-
cordement
• PS1 ; PS4 ; PS5 ; VS1/PS2/PS3
• VS2
Tab. 4
22
Fonction piscine
Fonction comme 2e ballon avec vanne (B) ou 2e ballon avec pompe (C) mais pour la piscine (Pool).
Cette fonction n'est disponible que si la fonction B ou C a été rajoutée. REMARQUE : si la fonction Piscine (P) a
été rajoutée, ne raccorder en aucun cas la pompe de circulation de la piscine au module. Raccorder la pompe de
circulation à la régulation de la piscine.
6 720 647 922-21.2O
Echangeur thermique externe côté solaire au ballon 3
• Si la température de l'échangeur thermique est supérieure à la température de la partie inférieure du ballon 2
de la différence de température d'enclenchement, la pompe de charge ECS s'enclenche. La fonction antigel
est garantie pour l'échangeur thermique.
Cette fonction n'est disponible que si la fonction N a été rajoutée.
6 720 807 456-04.1O
246 × 184 × 61 mm (autres dimensions
 Fig. 2, page 68)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (câbles sans polarité)
• 230 VCA, 50 Hz
• 15 V DC (câbles sans polarité)
• 230 VCA, 50 Hz
230 V, 5 AT
EMS plus
< 1 W
1100 W
• 400 W (pompes haute efficience
autorisées ; maxi. 40 A/s)
• 10 W
Données techniques
Plage de mesure sonde de tempé-
rature de ballon
• Limite de défaut inférieure
• Zone d'affichage
• Limite de défaut supérieure
Plage de mesure sonde de tempé-
rature du capteur
• Limite de défaut inférieure
• Zone d'affichage
• Limite de défaut supérieure
Temp. ambiante admissible
Type de protection
Classe de protection
N° ident.
Tab. 4

°C °C
20 50
12486
25 10000 55
30 8060 60
35 6536 65
40 5331 70
45 4372 75
Tab. 5 Valeurs de mesure sonde de température du ballon (TS2 - TS6,
TS8 - TS16)
 
°C °C
– 30 364900 25 20000
– 20 198400 30 16090
– 10 112400 35 12800
0 66050 40 10610
5 50000 50 7166
10 40030 60 4943
15 32000 70 3478
20 25030 75 2900
Tab. 6 Valeurs mesurées par la sonde de température de capteur (TS1
/ TS7)
Logamatic SM200 – 6 720 808 929 (2013/11)
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
• – 30 ... 200 °C
• > 230 °C
0 ... 60 °C
IP44
I
Plaque signalétique ( Fig. 19, page 71)
 
°C
80
3605 1256
2989 85 1070
2490 90 915
2084 100 677
1753 –
1480 –

°C °C
80 2492 150 364
90 1816 160 290
95 1500 170 233
100 1344 180 189
110 1009 190 155
120 768 200 127
130 592 –
140 461 –
–
–

–
–
