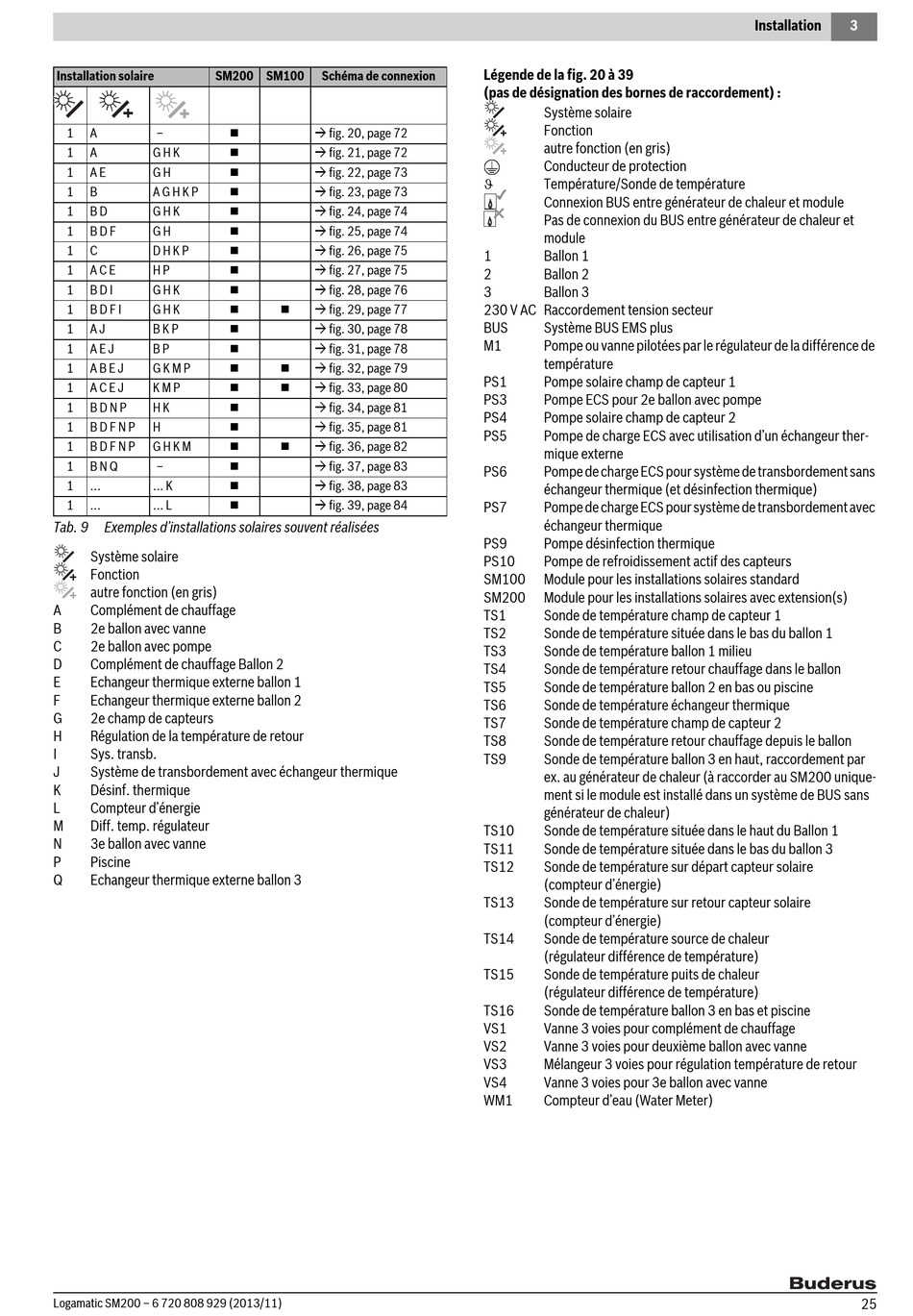

Buderus Logamatic SM200 Installationsanleitung Seite 25

Installation solaire SM200 SM100
1 A –
1 A G H K
1 A E G H
1 B A G H K P
1 B D G H K
1 B D F G H
1 C D H K P
1 A C E H P
1 B D I G H K
1 B D F I G H K
1 A J B K P
1 A E J B P
1 A B E J G K M P
1 A C E J K M P
1 B D N P H K
1 B D F N P H
1 B D F N P G H K M
1 B N Q –
1 ... ... K
1 ... ... L
Tab. 9 Exemples d'installations solaires souvent réalisées
Système solaire
Fonction
autre fonction (en gris)
A Complément de chauffage
B 2e ballon avec vanne
C 2e ballon avec pompe
D Complément de chauffage Ballon 2
E Echangeur thermique externe ballon 1
F Echangeur thermique externe ballon 2
G 2e champ de capteurs
H Régulation de la température de retour
I Sys. transb.
J Système de transbordement avec échangeur thermique
K Désinf. thermique
L Compteur d'énergie
M Diff. temp. régulateur
N 3e ballon avec vanne
P Piscine
Q Echangeur thermique externe ballon 3
Logamatic SM200 – 6 720 808 929 (2013/11)
Schéma de connexion
  fig. 20, page 72
  fig. 21, page 72
  fig. 22, page 73
  fig. 23, page 73
  fig. 24, page 74
  fig. 25, page 74
  fig. 26, page 75
  fig. 27, page 75
  fig. 28, page 76
   fig. 29, page 77
  fig. 30, page 78
  fig. 31, page 78
   fig. 32, page 79
   fig. 33, page 80
  fig. 34, page 81
  fig. 35, page 81
   fig. 36, page 82
  fig. 37, page 83
  fig. 38, page 83
  fig. 39, page 84
Légende de la fig. 20 à 39
(pas de désignation des bornes de raccordement) :
Système solaire
Fonction
autre fonction (en gris)
Conducteur de protection

Température/Sonde de température
Connexion BUS entre générateur de chaleur et module
Pas de connexion du BUS entre générateur de chaleur et
module
1 Ballon 1
2 Ballon 2
3 Ballon 3
230 V AC Raccordement tension secteur
BUS Système BUS EMS plus
M1 Pompe ou vanne pilotées par le régulateur de la différence de
température
PS1 Pompe solaire champ de capteur 1
PS3 Pompe ECS pour 2e ballon avec pompe
PS4 Pompe solaire champ de capteur 2
PS5 Pompe de charge ECS avec utilisation d'un échangeur ther-
mique externe
PS6 Pompe de charge ECS pour système de transbordement sans
échangeur thermique (et désinfection thermique)
PS7 Pompe de charge ECS pour système de transbordement avec
échangeur thermique
PS9 Pompe désinfection thermique
PS10 Pompe de refroidissement actif des capteurs
SM100 Module pour les installations solaires standard
SM200 Module pour les installations solaires avec extension(s)
TS1 Sonde de température champ de capteur 1
TS2 Sonde de température située dans le bas du ballon 1
TS3 Sonde de température ballon 1 milieu
TS4 Sonde de température retour chauffage dans le ballon
TS5 Sonde de température ballon 2 en bas ou piscine
TS6 Sonde de température échangeur thermique
TS7 Sonde de température champ de capteur 2
TS8 Sonde de température retour chauffage depuis le ballon
TS9 Sonde de température ballon 3 en haut, raccordement par
ex. au générateur de chaleur (à raccorder au SM200 unique-
ment si le module est installé dans un système de BUS sans
générateur de chaleur)
TS10 Sonde de température située dans le haut du Ballon 1
TS11 Sonde de température située dans le bas du ballon 3
TS12 Sonde de température sur départ capteur solaire
(compteur d'énergie)
TS13 Sonde de température sur retour capteur solaire
(compteur d'énergie)
TS14 Sonde de température source de chaleur
(régulateur différence de température)
TS15 Sonde de température puits de chaleur
(régulateur différence de température)
TS16 Sonde de température ballon 3 en bas et piscine
VS1 Vanne 3 voies pour complément de chauffage
VS2 Vanne 3 voies pour deuxième ballon avec vanne
VS3 Mélangeur 3 voies pour régulation température de retour
VS4 Vanne 3 voies pour 3e ballon avec vanne
WM1 Compteur d'eau (Water Meter)
Installation 3
25
