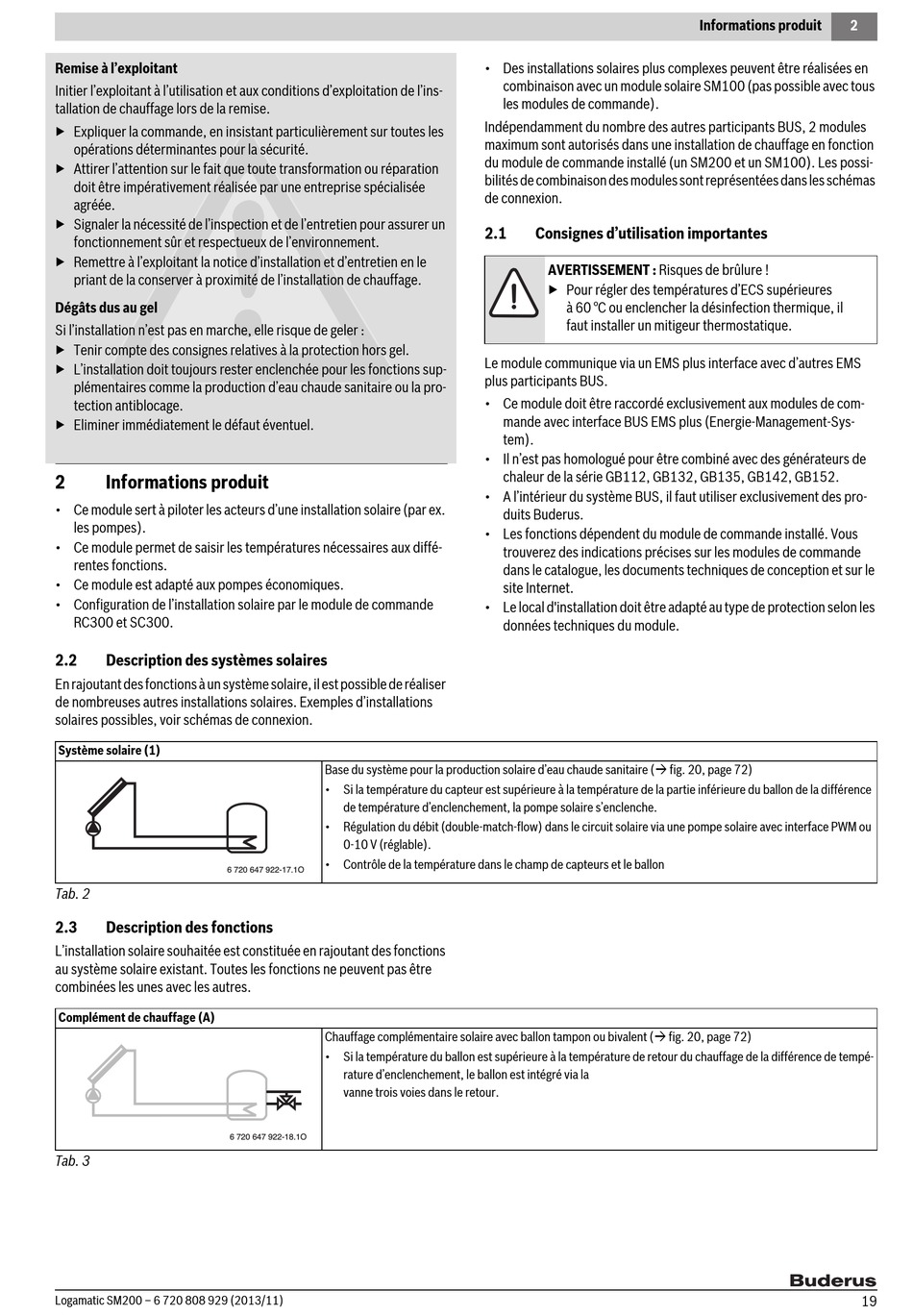

Remise à l'exploitant
Initier l'exploitant à l'utilisation et aux conditions d'exploitation de l'ins-
tallation de chauffage lors de la remise.
▶ Expliquer la commande, en insistant particulièrement sur toutes les
opérations déterminantes pour la sécurité.
▶ Attirer l'attention sur le fait que toute transformation ou réparation
doit être impérativement réalisée par une entreprise spécialisée
agréée.
▶ Signaler la nécessité de l'inspection et de l'entretien pour assurer un
fonctionnement sûr et respectueux de l'environnement.
▶ Remettre à l'exploitant la notice d'installation et d'entretien en le
priant de la conserver à proximité de l'installation de chauffage.
Dégâts dus au gel
Si l'installation n'est pas en marche, elle risque de geler :
▶ Tenir compte des consignes relatives à la protection hors gel.
▶ L'installation doit toujours rester enclenchée pour les fonctions sup-
plémentaires comme la production d'eau chaude sanitaire ou la pro-
tection antiblocage.
▶ Eliminer immédiatement le défaut éventuel.
2

Informations produit

• Ce module sert à piloter les acteurs d'une installation solaire (par ex.
les pompes).
• Ce module permet de saisir les températures nécessaires aux diffé-
rentes fonctions.
• Ce module est adapté aux pompes économiques.
• Configuration de l'installation solaire par le module de commande
RC300 et SC300.
2.2 Description des systèmes solaires
En rajoutant des fonctions à un système solaire, il est possible de réaliser
de nombreuses autres installations solaires. Exemples d'installations
solaires possibles, voir schémas de connexion.
Système solaire (1)
6 720 647 922-17.1O
Tab. 2
2.3

Description des fonctions

L'installation solaire souhaitée est constituée en rajoutant des fonctions
au système solaire existant. Toutes les fonctions ne peuvent pas être
combinées les unes avec les autres.
Complément de chauffage (A)
Tab. 3
Logamatic SM200 – 6 720 808 929 (2013/11)
Base du système pour la production solaire d'eau chaude sanitaire ( fig. 20, page 72)
• Si la température du capteur est supérieure à la température de la partie inférieure du ballon de la différence
de température d'enclenchement, la pompe solaire s'enclenche.
• Régulation du débit (double-match-flow) dans le circuit solaire via une pompe solaire avec interface PWM ou
0-10 V (réglable).
• Contrôle de la température dans le champ de capteurs et le ballon
Chauffage complémentaire solaire avec ballon tampon ou bivalent ( fig. 20, page 72)
• Si la température du ballon est supérieure à la température de retour du chauffage de la différence de tempé-
rature d'enclenchement, le ballon est intégré via la
vanne trois voies dans le retour.
6 720 647 922-18.1O
• Des installations solaires plus complexes peuvent être réalisées en
combinaison avec un module solaire SM100 (pas possible avec tous
les modules de commande).
Indépendamment du nombre des autres participants BUS, 2 modules
maximum sont autorisés dans une installation de chauffage en fonction
du module de commande installé (un SM200 et un SM100). Les possi-
bilités de combinaison des modules sont représentées dans les schémas
de connexion.
2.1

Consignes d'utilisation importantes

AVERTISSEMENT : Risques de brûlure !
▶ Pour régler des températures d'ECS supérieures
à 60 °C ou enclencher la désinfection thermique, il
faut installer un mitigeur thermostatique.
Le module communique via un EMS plus interface avec d'autres EMS
plus participants BUS.
• Ce module doit être raccordé exclusivement aux modules de com-
mande avec interface BUS EMS plus (Energie-Management-Sys-
tem).
• Il n'est pas homologué pour être combiné avec des générateurs de
chaleur de la série GB112, GB132, GB135, GB142, GB152.
• A l'intérieur du système BUS, il faut utiliser exclusivement des pro-
duits Buderus.
• Les fonctions dépendent du module de commande installé. Vous
trouverez des indications précises sur les modules de commande
dans le catalogue, les documents techniques de conception et sur le
site Internet.
• Le local d'installation doit être adapté au type de protection selon les
données techniques du module.
Informations produit 2
