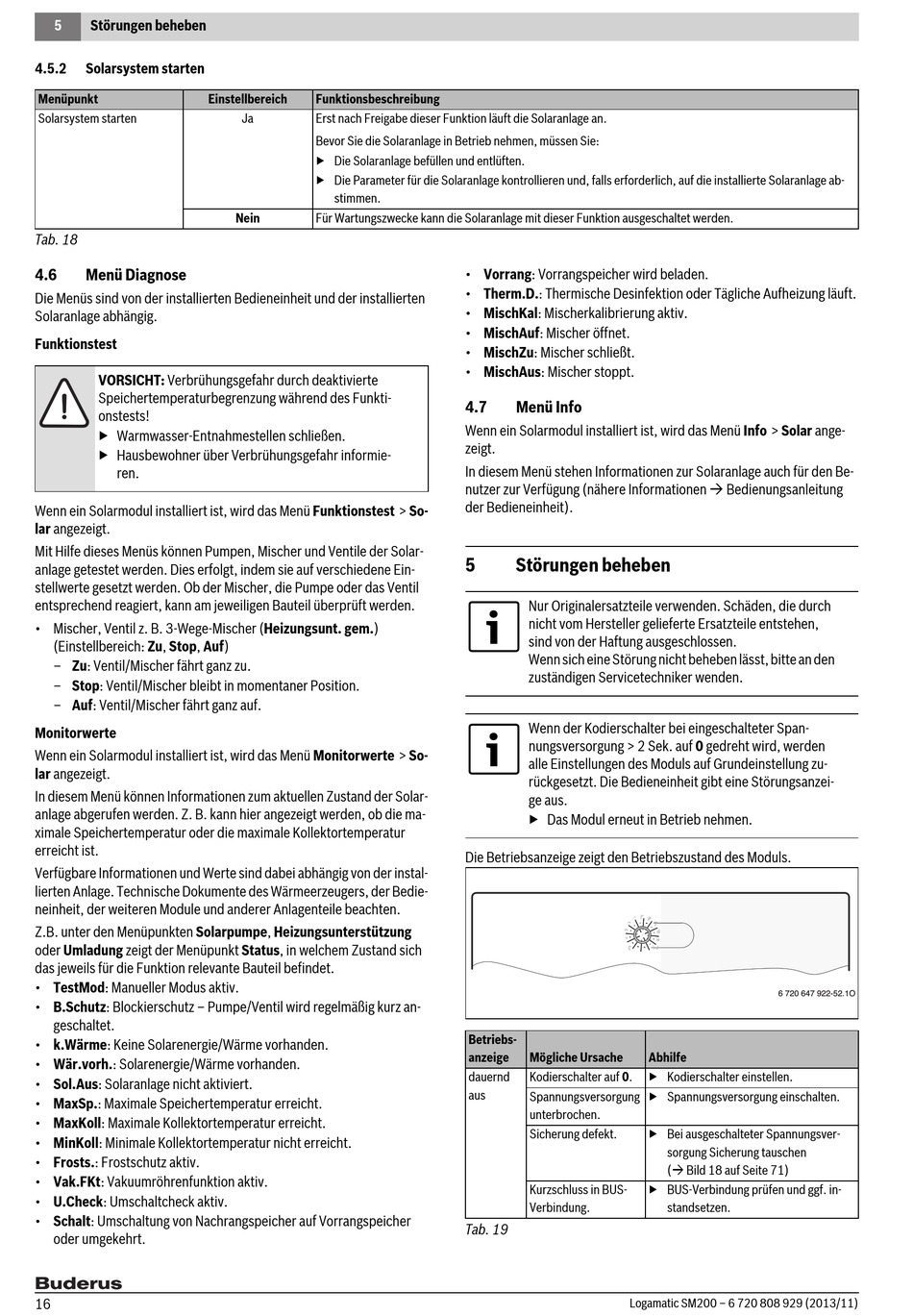

5
Störungen beheben
4.5.2

Solarsystem starten

Menüpunkt
Solarsystem starten
Tab. 18
4.6
Menü Diagnose
Die Menüs sind von der installierten Bedieneinheit und der installierten
Solaranlage abhängig.
Funktionstest
VORSICHT: Verbrühungsgefahr durch deaktivierte
Speichertemperaturbegrenzung während des Funkti-
onstests!
▶ Warmwasser-Entnahmestellen schließen.
▶ Hausbewohner über Verbrühungsgefahr informie-
ren.
Wenn ein Solarmodul installiert ist, wird das Menü Funktionstest > So-
lar angezeigt.
Mit Hilfe dieses Menüs können Pumpen, Mischer und Ventile der Solar-
anlage getestet werden. Dies erfolgt, indem sie auf verschiedene Ein-
stellwerte gesetzt werden. Ob der Mischer, die Pumpe oder das Ventil
entsprechend reagiert, kann am jeweiligen Bauteil überprüft werden.
• Mischer, Ventil z. B. 3-Wege-Mischer (Heizungsunt. gem.)
(Einstellbereich: Zu, Stop, Auf)
– Zu: Ventil/Mischer fährt ganz zu.
– Stop: Ventil/Mischer bleibt in momentaner Position.
– Auf: Ventil/Mischer fährt ganz auf.
Monitorwerte
Wenn ein Solarmodul installiert ist, wird das Menü Monitorwerte > So-
lar angezeigt.
In diesem Menü können Informationen zum aktuellen Zustand der Solar-
anlage abgerufen werden. Z. B. kann hier angezeigt werden, ob die ma-
ximale Speichertemperatur oder die maximale Kollektortemperatur
erreicht ist.
Verfügbare Informationen und Werte sind dabei abhängig von der instal-
lierten Anlage. Technische Dokumente des Wärmeerzeugers, der Bedie-
neinheit, der weiteren Module und anderer Anlagenteile beachten.
Z.B. unter den Menüpunkten Solarpumpe, Heizungsunterstützung
oder Umladung zeigt der Menüpunkt Status, in welchem Zustand sich
das jeweils für die Funktion relevante Bauteil befindet.
• TestMod: Manueller Modus aktiv.
• B.Schutz: Blockierschutz – Pumpe/Ventil wird regelmäßig kurz an-
geschaltet.
• k.Wärme: Keine Solarenergie/Wärme vorhanden.
• Wär.vorh.: Solarenergie/Wärme vorhanden.
• Sol.Aus: Solaranlage nicht aktiviert.
• MaxSp.: Maximale Speichertemperatur erreicht.
• MaxKoll: Maximale Kollektortemperatur erreicht.
• MinKoll: Minimale Kollektortemperatur nicht erreicht.
• Frosts.: Frostschutz aktiv.
• Vak.FKt: Vakuumröhrenfunktion aktiv.
• U.Check: Umschaltcheck aktiv.
• Schalt: Umschaltung von Nachrangspeicher auf Vorrangspeicher
oder umgekehrt.
16
Einstellbereich
Funktionsbeschreibung
Ja
Erst nach Freigabe dieser Funktion läuft die Solaranlage an.
Bevor Sie die Solaranlage in Betrieb nehmen, müssen Sie:
▶ Die Solaranlage befüllen und entlüften.
▶ Die Parameter für die Solaranlage kontrollieren und, falls erforderlich, auf die installierte Solaranlage ab-
stimmen.
Nein
Für Wartungszwecke kann die Solaranlage mit dieser Funktion ausgeschaltet werden.
• Vorrang: Vorrangspeicher wird beladen.
• Therm.D.: Thermische Desinfektion oder Tägliche Aufheizung läuft.
• MischKal: Mischerkalibrierung aktiv.
• MischAuf: Mischer öffnet.
• MischZu: Mischer schließt.
• MischAus: Mischer stoppt.
4.7
Menü Info
Wenn ein Solarmodul installiert ist, wird das Menü Info > Solar ange-
zeigt.
In diesem Menü stehen Informationen zur Solaranlage auch für den Be-
nutzer zur Verfügung (nähere Informationen  Bedienungsanleitung
der Bedieneinheit).
5
Störungen beheben
Nur Originalersatzteile verwenden. Schäden, die durch
nicht vom Hersteller gelieferte Ersatzteile entstehen,
sind von der Haftung ausgeschlossen.
Wenn sich eine Störung nicht beheben lässt, bitte an den
zuständigen Servicetechniker wenden.
Wenn der Kodierschalter bei eingeschalteter Span-
nungsversorgung > 2 Sek. auf 0 gedreht wird, werden
alle Einstellungen des Moduls auf Grundeinstellung zu-
rückgesetzt. Die Bedieneinheit gibt eine Störungsanzei-
ge aus.
▶ Das Modul erneut in Betrieb nehmen.
Die Betriebsanzeige zeigt den Betriebszustand des Moduls.
4 5 6
3
2
1
0
Betriebs-
anzeige
Mögliche Ursache
dauernd
Kodierschalter auf 0.
aus
Spannungsversorgung
unterbrochen.
Sicherung defekt.
Kurzschluss in BUS-
Verbindung.
Tab. 19
Logamatic SM200 – 6 720 808 929 (2013/11)
7
8
9
10
6 720 647 922-52.1O
Abhilfe
▶ Kodierschalter einstellen.
▶ Spannungsversorgung einschalten.
▶ Bei ausgeschalteter Spannungsver-
sorgung Sicherung tauschen
( Bild 18 auf Seite 71)
▶ BUS-Verbindung prüfen und ggf. in-
standsetzen.
