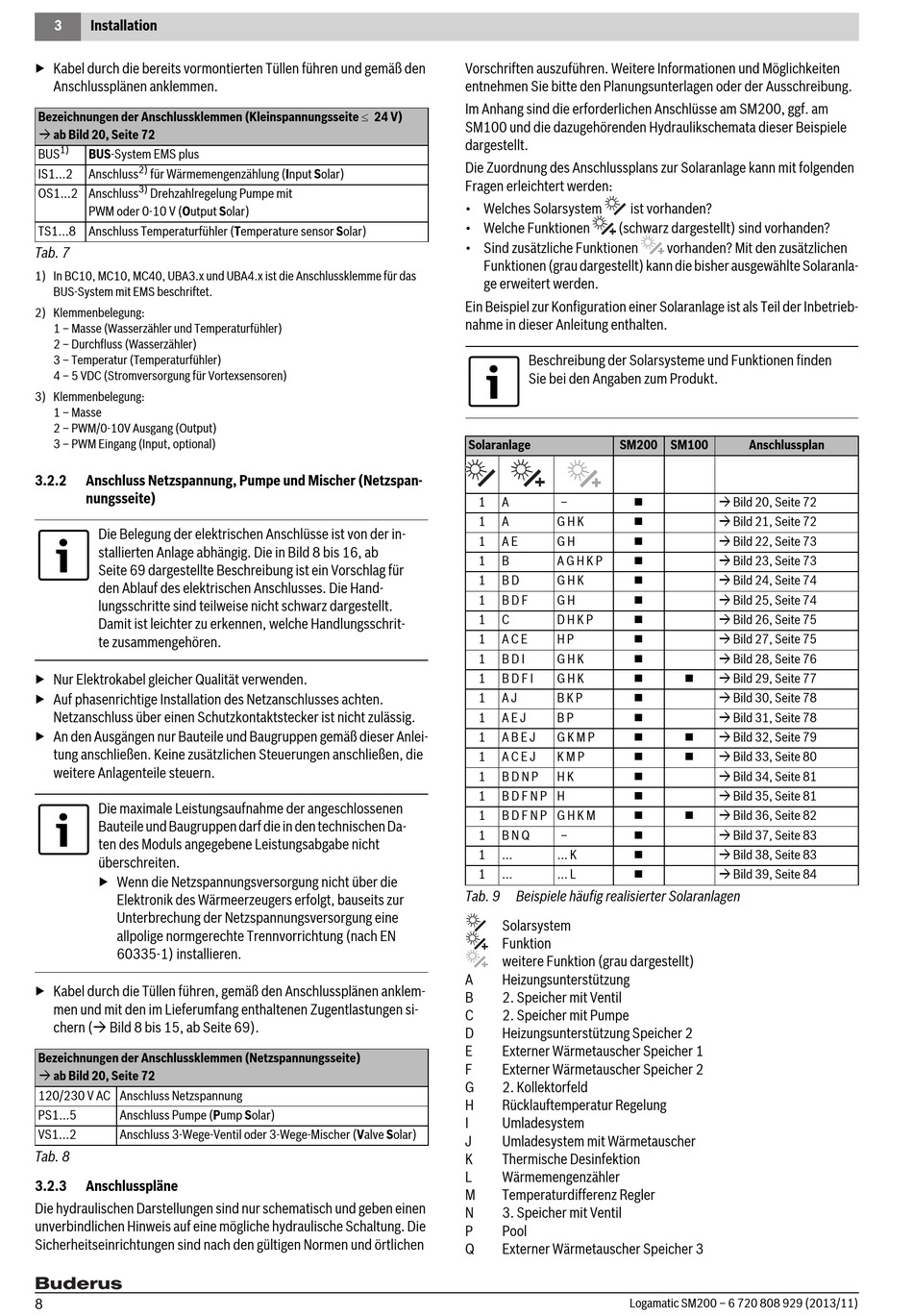

3 Installation
▶ Kabel durch die bereits vormontierten Tüllen führen und gemäß den
Anschlussplänen anklemmen.
Bezeichnungen der Anschlussklemmen (Kleinspannungsseite  24 V)
 ab Bild 20, Seite 72
1)
BUS-System EMS plus
BUS
2)
IS1...2 Anschluss für Wärmemengenzählung (Input Solar)
3)
OS1...2 Anschluss Drehzahlregelung Pumpe mit
PWM oder 0-10 V (Output Solar)
TS1...8 Anschluss Temperaturfühler (Temperature sensor Solar)
Tab. 7
1) In BC10, MC10, MC40, UBA3.x und UBA4.x ist die Anschlussklemme für das
BUS-System mit EMS beschriftet.
2) Klemmenbelegung:
1 – Masse (Wasserzähler und Temperaturfühler)
2 – Durchfluss (Wasserzähler)
3 – Temperatur (Temperaturfühler)
4 – 5 VDC (Stromversorgung für Vortexsensoren)
3) Klemmenbelegung:
1 – Masse
2 – PWM/0-10V Ausgang (Output)
3 – PWM Eingang (Input, optional)
3.2.2 Anschluss Netzspannung, Pumpe und Mischer (Netzspan-
nungsseite)
Die Belegung der elektrischen Anschlüsse ist von der in-
stallierten Anlage abhängig. Die in Bild 8 bis 16, ab
Seite 69 dargestellte Beschreibung ist ein Vorschlag für
den Ablauf des elektrischen Anschlusses. Die Hand-
lungsschritte sind teilweise nicht schwarz dargestellt.
Damit ist leichter zu erkennen, welche Handlungsschrit-
te zusammengehören.
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses achten.
Netzanschluss über einen Schutzkontaktstecker ist nicht zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
Die maximale Leistungsaufnahme der angeschlossenen
Bauteile und Baugruppen darf die in den technischen Da-
ten des Moduls angegebene Leistungsabgabe nicht
überschreiten.
▶ Wenn die Netzspannungsversorgung nicht über die
Elektronik des Wärmeerzeugers erfolgt, bauseits zur
Unterbrechung der Netzspannungsversorgung eine
allpolige normgerechte Trennvorrichtung (nach EN
60335-1) installieren.
▶ Kabel durch die Tüllen führen, gemäß den Anschlussplänen anklem-
men und mit den im Lieferumfang enthaltenen Zugentlastungen si-
chern ( Bild 8 bis 15, ab Seite 69).
Bezeichnungen der Anschlussklemmen (Netzspannungsseite)
 ab Bild 20, Seite 72
120/230 V AC Anschluss Netzspannung
PS1...5 Anschluss Pumpe (Pump Solar)
VS1...2 Anschluss 3-Wege-Ventil oder 3-Wege-Mischer (Valve Solar)
Tab. 8
3.2.3 Anschlusspläne
Die hydraulischen Darstellungen sind nur schematisch und geben einen
unverbindlichen Hinweis auf eine mögliche hydraulische Schaltung. Die
Sicherheitseinrichtungen sind nach den gültigen Normen und örtlichen
8
Vorschriften auszuführen. Weitere Informationen und Möglichkeiten
entnehmen Sie bitte den Planungsunterlagen oder der Ausschreibung.
Im Anhang sind die erforderlichen Anschlüsse am SM200, ggf. am
SM100 und die dazugehörenden Hydraulikschemata dieser Beispiele
dargestellt.
Die Zuordnung des Anschlussplans zur Solaranlage kann mit folgenden
Fragen erleichtert werden:
• Welches Solarsystem ist vorhanden?
• Welche Funktionen (schwarz dargestellt) sind vorhanden?
• Sind zusätzliche Funktionen
Funktionen (grau dargestellt) kann die bisher ausgewählte Solaranla-
ge erweitert werden.
Ein Beispiel zur Konfiguration einer Solaranlage ist als Teil der Inbetrieb-
nahme in dieser Anleitung enthalten.
Beschreibung der Solarsysteme und Funktionen finden
Sie bei den Angaben zum Produkt.
Solaranlage SM200 SM100

1 A –

1 A G H K

1 A E G H

1 B A G H K P

1 B D G H K

1 B D F G H

1 C D H K P

1 A C E H P

1 B D I G H K

1 B D F I G H K

1 A J B K P

1 A E J B P

1 A B E J G K M P

1 A C E J K M P

1 B D N P H K

1 B D F N P H

1 B D F N P G H K M

1 B N Q –

1 ... ... K

1 ... ... L
Tab. 9 Beispiele häufig realisierter Solaranlagen
Solarsystem
Funktion
weitere Funktion (grau dargestellt)
A Heizungsunterstützung
B 2. Speicher mit Ventil
C 2. Speicher mit Pumpe
D Heizungsunterstützung Speicher 2
E Externer Wärmetauscher Speicher 1
F Externer Wärmetauscher Speicher 2
G 2. Kollektorfeld
H Rücklauftemperatur Regelung
I Umladesystem
J Umladesystem mit Wärmetauscher
K Thermische Desinfektion
L Wärmemengenzähler
M Temperaturdifferenz Regler
N 3. Speicher mit Ventil
P Pool
Q Externer Wärmetauscher Speicher 3
Logamatic SM200 – 6 720 808 929 (2013/11)
vorhanden? Mit den zusätzlichen
Anschlussplan
 Bild 20, Seite 72
 Bild 21, Seite 72
 Bild 22, Seite 73
 Bild 23, Seite 73
 Bild 24, Seite 74
 Bild 25, Seite 74
 Bild 26, Seite 75
 Bild 27, Seite 75
 Bild 28, Seite 76
  Bild 29, Seite 77
 Bild 30, Seite 78
 Bild 31, Seite 78
  Bild 32, Seite 79
  Bild 33, Seite 80
 Bild 34, Seite 81
 Bild 35, Seite 81
  Bild 36, Seite 82
 Bild 37, Seite 83
 Bild 38, Seite 83
 Bild 39, Seite 84
