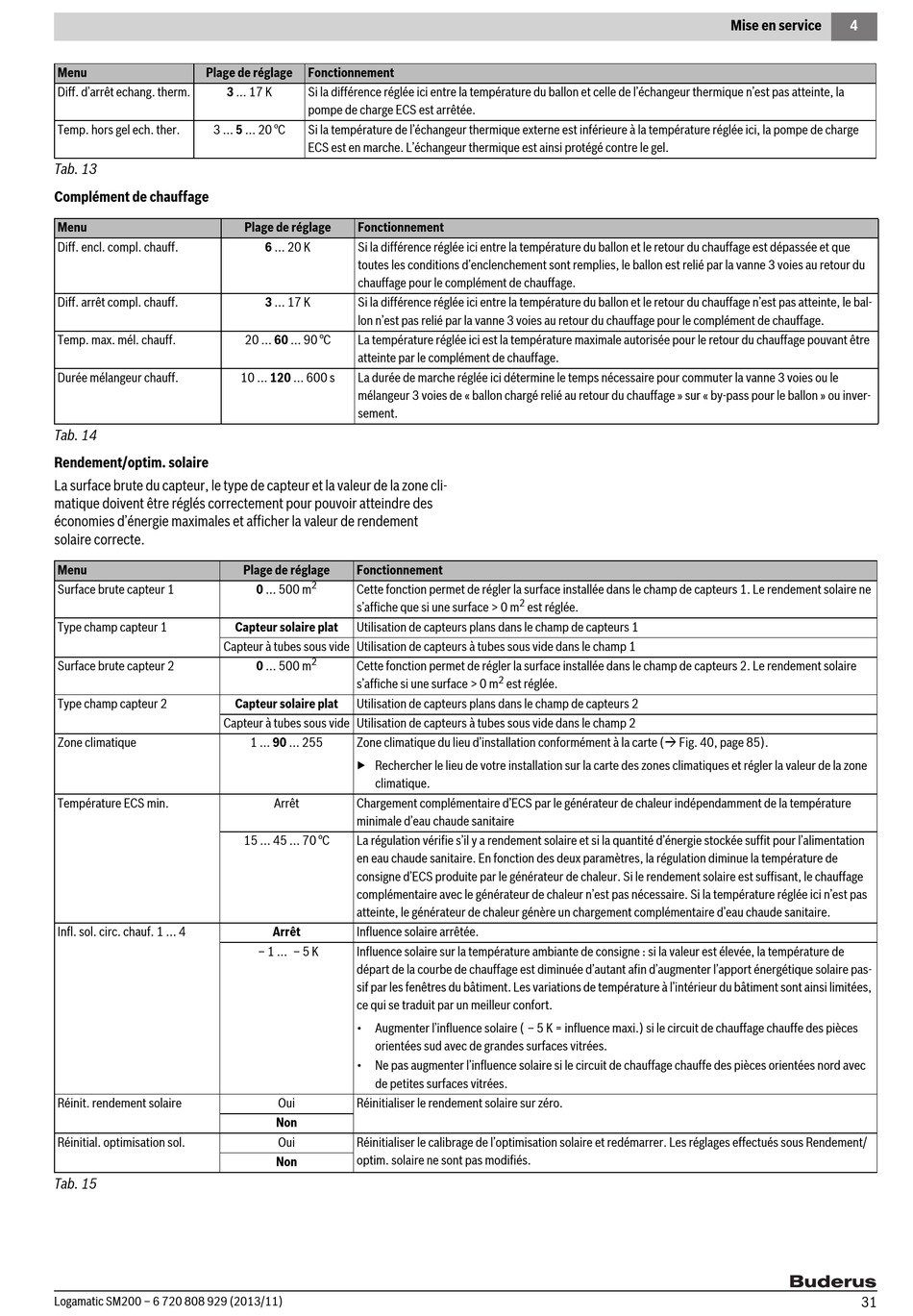

Menu Plage de réglage
Diff. d'arrêt echang. therm. 3 ... 17 K
Temp. hors gel ech. ther. 3 ... 5 ... 20 °C
Tab. 13
Complément de chauffage
Menu
Diff. encl. compl. chauff.
Diff. arrêt compl. chauff.
Temp. max. mél. chauff.
Durée mélangeur chauff.
Tab. 14
Rendement/optim. solaire
La surface brute du capteur, le type de capteur et la valeur de la zone cli-
matique doivent être réglés correctement pour pouvoir atteindre des
économies d'énergie maximales et afficher la valeur de rendement
solaire correcte.
Menu
Surface brute capteur 1
Type champ capteur 1
Capteur à tubes sous vide Utilisation de capteurs à tubes sous vide dans le champ 1
Surface brute capteur 2
Type champ capteur 2
Capteur à tubes sous vide Utilisation de capteurs à tubes sous vide dans le champ 2
Zone climatique
Température ECS min.
Infl. sol. circ. chauf. 1 ... 4
Réinit. rendement solaire
Réinitial. optimisation sol.
Tab. 15
Logamatic SM200 – 6 720 808 929 (2013/11)
Fonctionnement
Si la différence réglée ici entre la température du ballon et celle de l'échangeur thermique n'est pas atteinte, la
pompe de charge ECS est arrêtée.
Si la température de l'échangeur thermique externe est inférieure à la température réglée ici, la pompe de charge
ECS est en marche. L'échangeur thermique est ainsi protégé contre le gel.
Plage de réglage Fonctionnement
6 ... 20 K Si la différence réglée ici entre la température du ballon et le retour du chauffage est dépassée et que
toutes les conditions d'enclenchement sont remplies, le ballon est relié par la vanne 3 voies au retour du
chauffage pour le complément de chauffage.
3 ... 17 K Si la différence réglée ici entre la température du ballon et le retour du chauffage n'est pas atteinte, le bal-
lon n'est pas relié par la vanne 3 voies au retour du chauffage pour le complément de chauffage.
20 ... 60 ... 90 °C La température réglée ici est la température maximale autorisée pour le retour du chauffage pouvant être
atteinte par le complément de chauffage.
10 ... 120 ... 600 s La durée de marche réglée ici détermine le temps nécessaire pour commuter la vanne 3 voies ou le
mélangeur 3 voies de « ballon chargé relié au retour du chauffage » sur « by-pass pour le ballon » ou inver-
sement.
Plage de réglage Fonctionnement
2
0 ... 500 m Cette fonction permet de régler la surface installée dans le champ de capteurs 1. Le rendement solaire ne
s'affiche que si une surface > 0 m
Capteur solaire plat Utilisation de capteurs plans dans le champ de capteurs 1
2
0 ... 500 m Cette fonction permet de régler la surface installée dans le champ de capteurs 2. Le rendement solaire
s'affiche si une surface > 0 m
Capteur solaire plat Utilisation de capteurs plans dans le champ de capteurs 2
1 ... 90 ... 255 Zone climatique du lieu d'installation conformément à la carte ( Fig. 40, page 85).
▶ Rechercher le lieu de votre installation sur la carte des zones climatiques et régler la valeur de la zone
climatique.
Arrêt Chargement complémentaire d'ECS par le générateur de chaleur indépendamment de la température
minimale d'eau chaude sanitaire
15 ... 45 ... 70 °C La régulation vérifie s'il y a rendement solaire et si la quantité d'énergie stockée suffit pour l'alimentation
en eau chaude sanitaire. En fonction des deux paramètres, la régulation diminue la température de
consigne d'ECS produite par le générateur de chaleur. Si le rendement solaire est suffisant, le chauffage
complémentaire avec le générateur de chaleur n'est pas nécessaire. Si la température réglée ici n'est pas
atteinte, le générateur de chaleur génère un chargement complémentaire d'eau chaude sanitaire.
Arrêt Influence solaire arrêtée.
– 1 ... – 5 K Influence solaire sur la température ambiante de consigne : si la valeur est élevée, la température de
départ de la courbe de chauffage est diminuée d'autant afin d'augmenter l'apport énergétique solaire pas-
sif par les fenêtres du bâtiment. Les variations de température à l'intérieur du bâtiment sont ainsi limitées,
ce qui se traduit par un meilleur confort.
• Augmenter l'influence solaire ( – 5 K = influence maxi.) si le circuit de chauffage chauffe des pièces
orientées sud avec de grandes surfaces vitrées.
• Ne pas augmenter l'influence solaire si le circuit de chauffage chauffe des pièces orientées nord avec
de petites surfaces vitrées.
Oui Réinitialiser le rendement solaire sur zéro.
Non
Oui Réinitialiser le calibrage de l'optimisation solaire et redémarrer. Les réglages effectués sous Rendement/
optim. solaire ne sont pas modifiés.
Non
2
est réglée.
2
est réglée.
